10.2 Kombination von Öffnungs und Anwesenheitssensoren +
seitliche Anwesenheitssensoren
Die elektrischen Anschlüsse müssen bei unterbrochener Stromversorgung ausge-
führt werden
PAS024AS(W) (1)
PAS005AP(1) PASAA2 (1)
SENSOR
„ACHTUNG"! : schneiden Sie bitte NICHT die Kabelseite ab, die an den SENSOR ein-
gesteckt wird! (siehe Grafik):
DE
PAS005AP(2)
PAS024AS(W) (2)
PASAA2 (2)
30

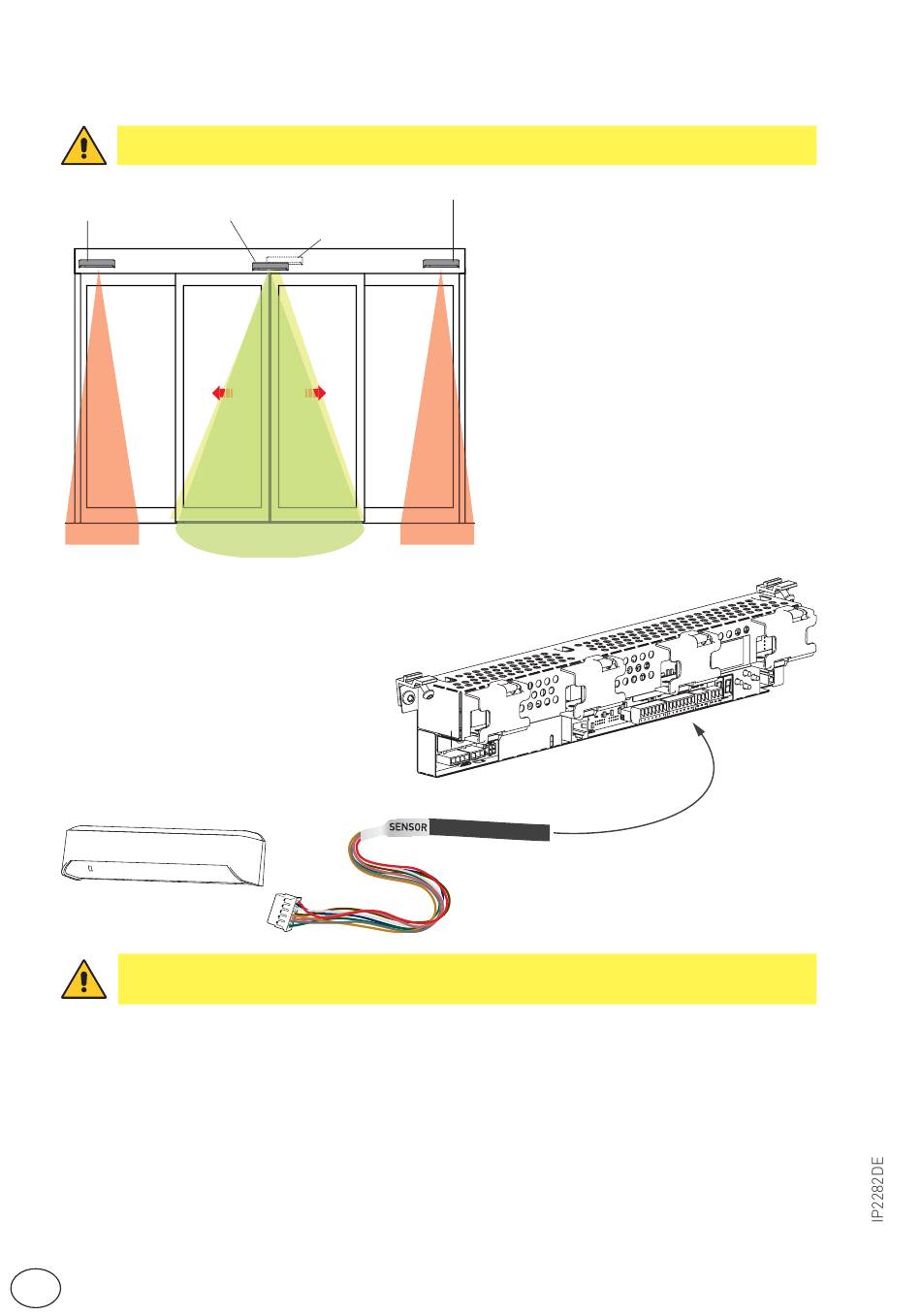

In dem dargestellten Beispiel werden
die Öffnungbefehle und die Absi-
cherung der Hauptschließkante (
Durchgangsöffnung) von den beiden
Kombi-Sensoren in der Türmitte
ausgeführt.
Die Absicherungen der Nebenschließ-
kanten erfolgt durch die beiden seitli-
chen Anwesenheitssensoren.
HINWEIS: Wird nur 1 Sensor instal-
liert, sind die Anschlüsse des Sensors
1 zu benutzen.
Steuerung
(kurz MCU)
