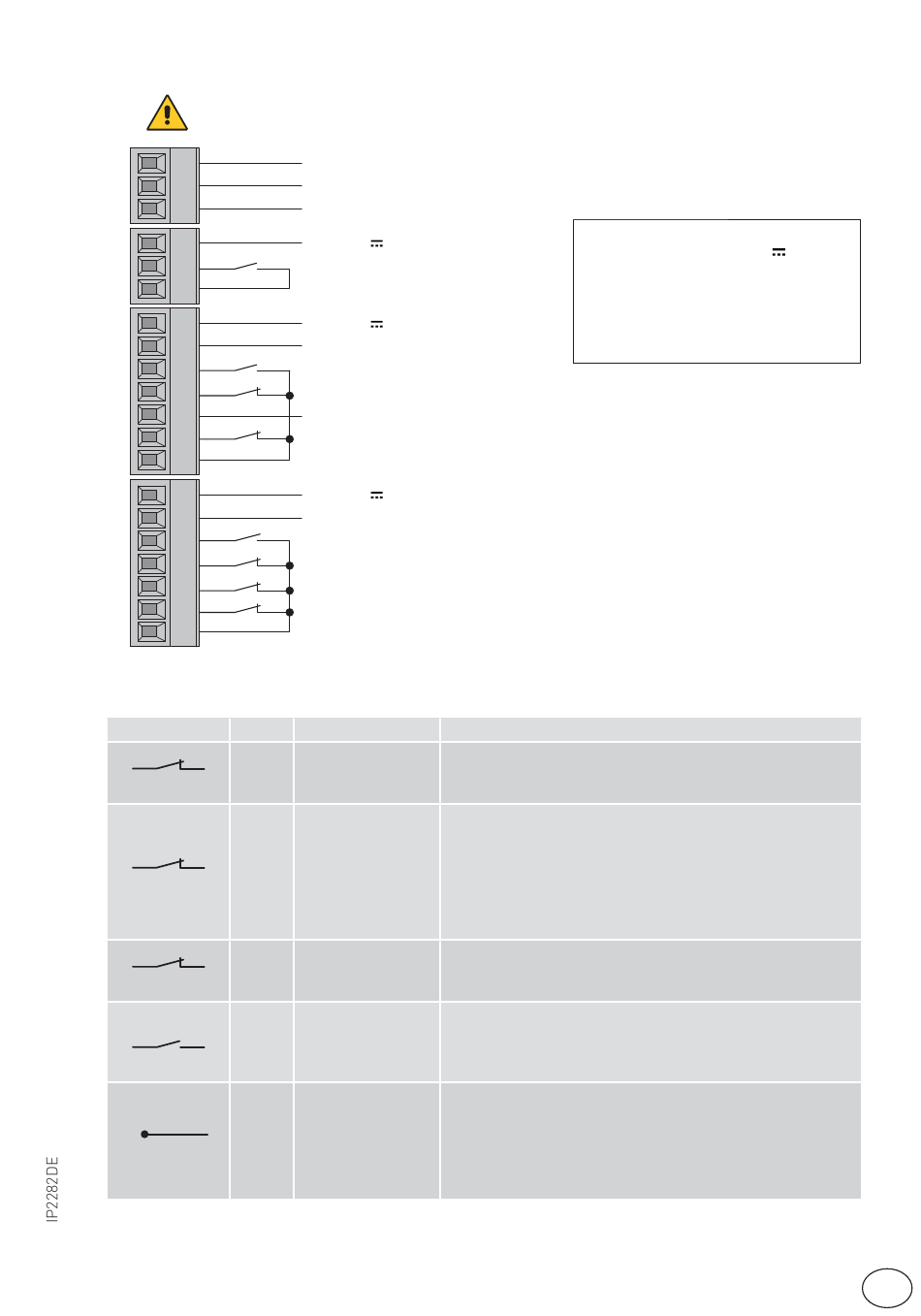

6.2 Klemmenbelegung der Steuerung

Jumper the unused N.C. contacts
Die nicht belegten NC-Kontakte der Sicherheiten überbrücken
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
6.2.1 Befehle
Klemmen
1 2
N.C.
(Ref. Parameter 27)
1 3
N.C.
(Ref. Parameter 46)
1 4
N.C.
(Ref. Parameter 28)
1 5 N.O.
6
(Ref. Parameter 29)
DO NOT USE NICHT VERWENDEN
Blocking device
Verriegelung
}
}
blocking device connection
Anschlüsse für die Verriegelung
Verriegelung Blocking device
(+) 24 V
Öffnungsimpulsgeber Innen Inner side opening
(-) 0 V
(+) 24 V
Test Anwesenheitssensoren Haupt-
Central presence sensor test
schließkante
Key opening
Öffnung mit Schlüssel
Safety photocell 2 or central presence sensor 2
Anwesenheitssensor 2 Hauptschließkante
DO NOT USE
NICHT VERWENDEN
Safety photocell 1 or central presence sensor 1
Anwesenheitssensor 1 Hauptschließkante
(-) 0 V
(+) 24 V
Side presence sensor test
Test Anwesenheitssensoren Nebenschließkanten
Outer side opening
Öffnungsimpulsgeber Außen
Side presence sensor 2
Anwesenheitssensor 2 Nebenschließkante
Stop
Stop
Side presence sensor 1 Anwesenheitssensor 1 Nebenschließkante
(-) 0 V
ANWESENHEITS- Schließen Sie den Anwesenheitssensor 1 Nebenschließkante
SENSOR 1 NEBEN- wie im Beispiel in Absatz 10.2 gezeigt an.
SCHLIESSKANTE
STOP Das Öffnen des Sicherheitskontakts stoppt die Bewegung
des Antriebs.
ACHTUNG: Wenn der Kontakt wieder geschlossen wird,
schließt sich die Tür.
ACHTUNG: Die Notöffnung (12V-Akku) hat Priorität (= die
Tür öffnet sich bei einem Stromausfall, auch wenn der
STOP-Kontakt geöffnet ist).
ANWESENHEITS- Schließen Sie den Anwesenheitssensor 2 Nebenschießkante
SENSOR 2 NEBEN- wie im Beispiel in Absatz 10.2 gezeigt an.
SCHLIESSKANTE
ÖFFNUNGSIM- Schließen Sie den Öffnungsimpulsgeber Außen wie in den
PULSGEBER Beispielen in Absätzen 10.1 und 10.2 gezeigt an.
AUSSEN Die Schließung des Kontakts aktiviert eine Öffnungsbewe-
gung.
TEST ANWESEN- Die Testklemme an die Anwesenheitssensoren Nebenschließ-
HEITSSENSOREN kanten anschließen.
NEBENSCHLIESS- Die Klemme 6 aktiviert vor jeder Türbewegung einen Test der
KANTEN seitlichen Anwesenheitssensoren.Wenn der Test fehlschlägt
erscheint ein Alarmsignal auf dem Display, die Tür fährt auf
und bleibt offen, bis der Fehler behoben ist.
HINWEIS: Stromversorgungsausgang
für externes Zubehör 24V
Die maximale Stromaufnahme von
0,64 A entspricht der Summe aller
Klemmen am Stromversorgungs-
ausgang
(1-7;8-14;15-17)
(immer verwenden falls nur 1 Anwesen-
heitssensor angeschlossen wird)
(use this contact
(immer verwenden falls nur 1 Anwesen-
heitssensor angeschlossen wird)
if used only
one sensor)
