DITEC DAS107PLUS Technisches Handbuch Seite 18

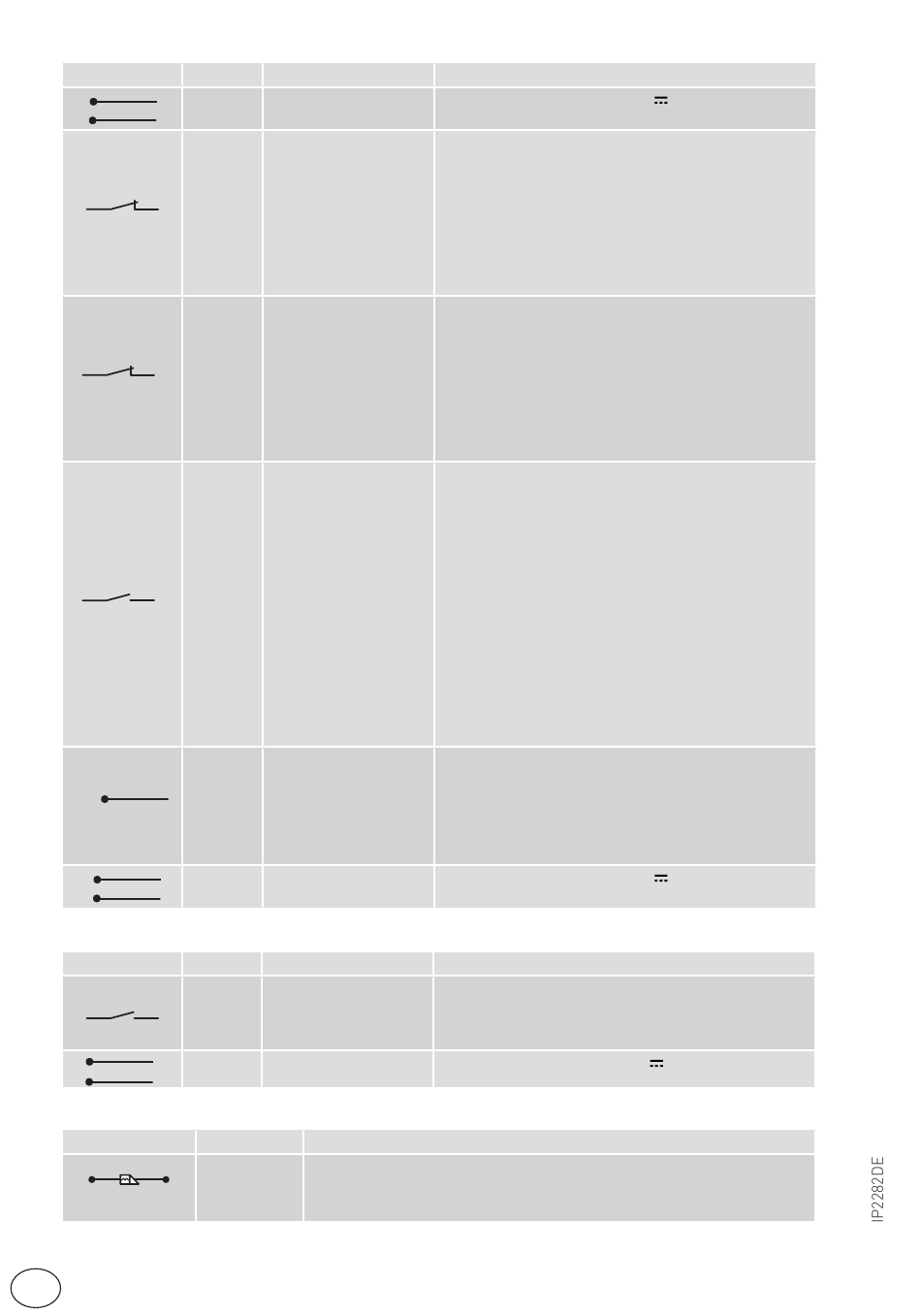

Klemmen
1 -
7 +
8 9
(Ref. Parameter 07)
8 11
(Ref. Parameter 08)
8 12
(Ref. Parameter 04)
13
(Ref. Parameter 09)
8 -
14 +
Kontakt
15 16
15 -
17 +
Kontakt
18 19
(Ref. Parameter 05)
DE
STROMVERSORGUNG
DES ZUBEHÖRS
ANWESENHEITS-
SENSOR 1 HAUPT-
SCHLIESSKANTE
N.C.
ANWESENHEITS-
SENSOR 2 HAUPT-
SCHLIESSKANTE
N.C.
SCHLÜSSELBEFEHL
AUF
N.O.
TEST
ANWESENHEITS-
SENSOREN HAUPT-
SCHLIESSKANTE
STROMVERSORGUNG
DES ZUBEHÖRS
ÖFFNUNGSIMPULSGE-
BER INNEN
N.O.
STROMVERSORGUNG
DES ZUBEHÖRS
Ausgang für Anschluss der elektromechanischen Verriegelung (optio-
ANSCHLUSS
nal).
DER VERRIE-
Der Verriegelungs-Typ wir automatisch während der Lernfahrt erkannt.
GELUNG
Beschreibung
Stromversorgung Zubehör 24 V
Den Anwesenheitssensor 1 Hauptschließkante wie
in den Beispielen in Absätze 10.1 und 10.2 angegeben
anschließen.
Den Anwesenheitssensor 2 Hauptschließkante wie
in den Beispielen in Absatz 10.1 und 10.2 angegeben
anschließen.
Die Schließung des Kontakts über einen Impulsgeber
(Schlüsseltaster) aktiviert eine Öffnungsbewegung
und danach eine Schliessbewegung, nach der mit
Parameter 04 eingestellten Zeit. Kann als übergeord-
neter Öffnungsbefehl im Modus TÜR GESCHLOSSEN
verwendet werden:
•Bei Anliegen von Netzspannung oder Akku-Not-
be-trieb bewirkt ein Befehl 8-12 eine Teilöffnung. Die
Tür schließt nach der mit Parameter 04 eingestellten
Zeit wieder.
•Ist keine Netzspannung vorhanden, reaktiviert ein
Befehl 8-12 die Akkus, falls vorhanden, für die Zeit,
die notwendig ist, um eine vollständige Öffnungs-
be-wegung durchzuführen, Anschließend werden die
Akkus wieder von der Steuerung getrennt.
Die Testklemme an die Anwesenheitssensoren
Hauptschließkante anschließen.Die Klemme 13
aktiviert vor jedem Vorgang einen Test der mittleren
Sicherheitssensoren.Wenn der Test fehlschlägt er-
scheint ein Alarmsignal auf dem Display, die Tür fährt
auf und bleibt offen, bis der Fehler behoben ist.
Stromversorgung Zubehör 24 V
Beschreibung
Schließen Sie den inneren Öffnungsimpulsgeber wie in
den Beispielen in Absatz 10.1 und 10.2 gezeigt an.
Die Schließung des Kontakts aktiviert eine Öffnungs-
bewegung.
Stromversorgung Zubehör 24 V .
Beschreibung
