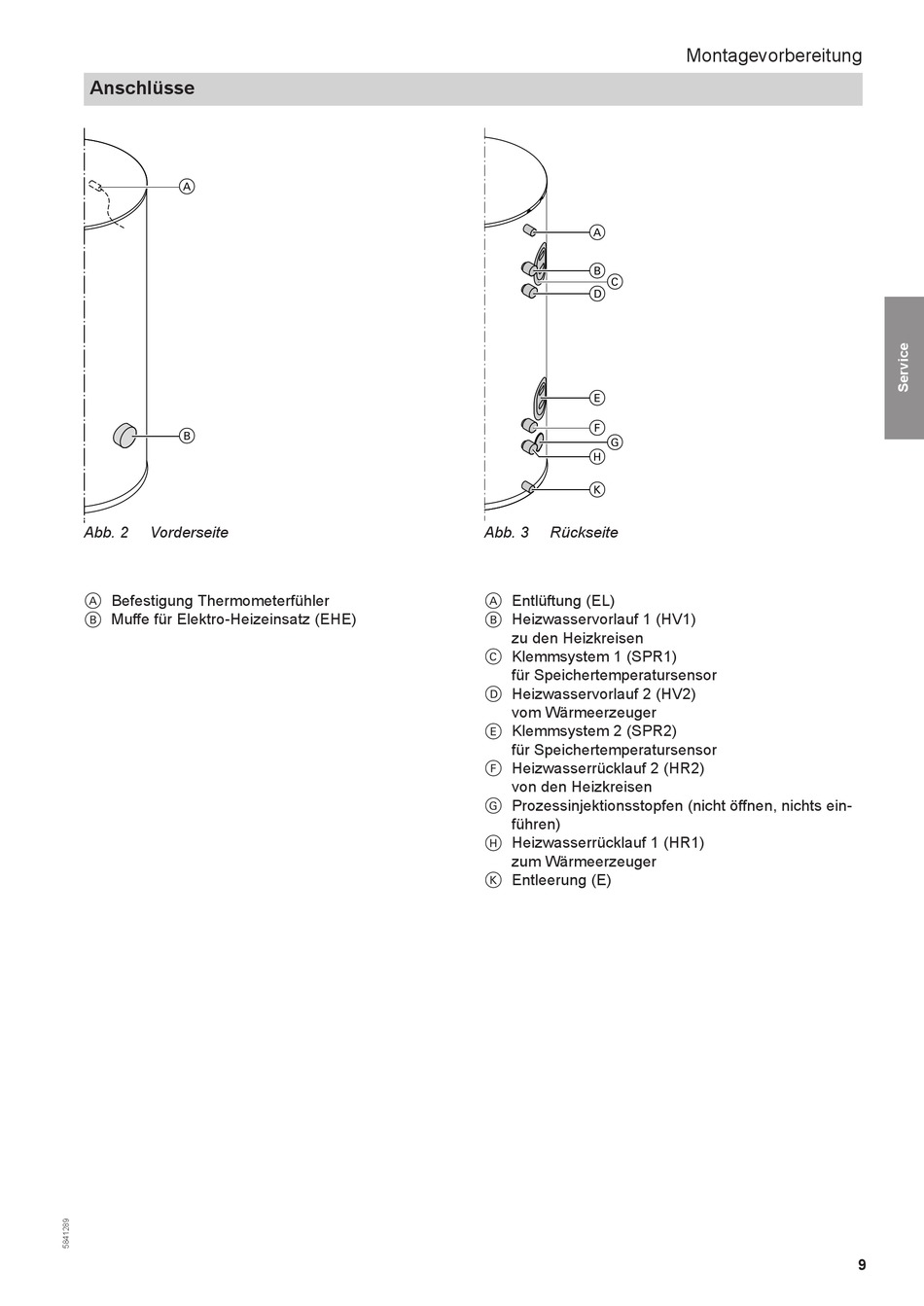

Anschlüsse - Viessmann Vitocell 100-E Typ SVWA Montage- Und Serviceanleitung Für Die Fachkraft

Anschlüsse
A
B
Abb. 2 Vorderseite
A Befestigung Thermometerfühler
Muffe für Elektro-Heizeinsatz (EHE)
B
A
B
C
D
E
F
G
H
K
Abb. 3 Rückseite
A Entlüftung (EL)
Heizwasservorlauf 1 (HV1)
B
zu den Heizkreisen
Klemmsystem 1 (SPR1)
C
für Speichertemperatursensor
Heizwasservorlauf 2 (HV2)
D
vom Wärmeerzeuger
Klemmsystem 2 (SPR2)
E
für Speichertemperatursensor
Heizwasserrücklauf 2 (HR2)
F
von den Heizkreisen
Prozessinjektionsstopfen (nicht öffnen, nichts ein-
G
führen)
Heizwasserrücklauf 1 (HR1)
H
zum Wärmeerzeuger
Entleerung (E)
K
Montagevorbereitung
