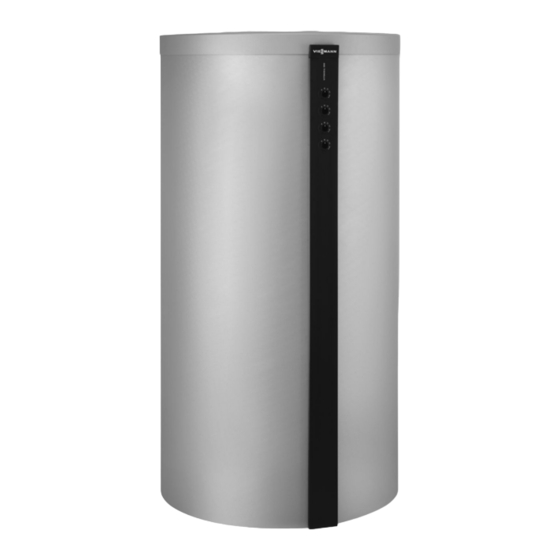

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-E Typ SVPA Heizwasser-Pufferspeicher 1500 und 2000 l Gültigkeitshinweise siehe letzte Seite VITOCELL 100-E Bitte aufbewahren! 5682 363 8/2015...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Montagevorbereitung Anschlüsse .................... Aufstellung ..................... Montageablauf Montage ....................Heizwasser-Pufferspeicher ausrichten ..........■ Thermometerfühler anbauen (falls vorhanden) ........■ 2-teiligen Wärmedämm-Mantel anbauen ........... ■ Abdeckleisten anbauen (2-teiliger Wärmedämm-Mantel) ....10 ■... -
Seite 4: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 5: Bestimmungsgemäße Verwendung
Information Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in geschlosse- Darüber hinausgehende Verwendung ist vom Herstel- nen Systemen gemäß EN 12828 / DIN 1988 bzw. ler fallweise freizugeben. Solaranlagen gemäß EN 12977 unter Berücksichti- gung der zugehörigen Montage-, Service- und Bedie- Fehlgebrauch des Gerätes bzw. -
Seite 6: Montagevorbereitung Anschlüsse
Montagevorbereitung Anschlüsse Abb. 2 Rückseite Abb. 1 Vorderseite Heizwasservorlauf 1 (HV 1) Befestigung Thermometerfühler Heizwasservorlauf 2 (HV 2)/Heizwasserrücklauf max. 4 Thermometer (TH, Zubehör) (HR 1) Heizwasserrücklauf (HR 2) Heizwasserrücklauf (HR 3) Tauchhülse für Thermometerfühler (TR 1) Tauchhülse für Thermometerfühler (TR 2) Tauchhülse für Thermometerfühler (TR 3) Tauchhülse für Thermometerfühler (TR 4) Aufstellung... -
Seite 7: Montageablauf
Montageablauf Montage Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten Heizwasser-Pufferspeicher ausrichten Hinweis Nicht benötigte Anschlüsse mit Kappen verschließen. Abb. 3 Typenschild 3 Stellfüße 3. Stellfüße bis zum Anschlag in die Standfüße ein- schrauben. -
Seite 8: Thermometerfühler Anbauen (Falls Vorhanden)
Montageablauf Montage (Fortsetzung) Thermometerfühler anbauen (falls vorhanden) Abb. 4 1. Thermometerfühler durch die Abdeckleiste führen 4. Fühler außen an der Andrückfeder der Fühlerbefes- und Thermometer einstecken. tigung so anlegen, dass er vorn mit der Feder abschließt. 2. 3 Thermometerfühler bis zum Anschlag in Klemm- bügel stecken und Flügelmutter anziehen. - Seite 9 Montageablauf Montage (Fortsetzung) Abb. 5 1. Auf Speicherrückseite: Klippverschlüsse auf das 3. Die Klippverschlüsse auf der Speicherrückseite bis Kantenprofil des rechten und linken Wärmedämm- zum Anschlag zusammenschieben. Mantels stecken. Wärmedämm-Mantel um den Speicherkörper legen. 4. Die Klippverschlüsse auf der Speichervorderseite bis zum Anschlag zusammenschieben.
-
Seite 10: Abdeckleisten Anbauen (2-Teiliger Wärmedämm-Mantel)
Montageablauf Montage (Fortsetzung) Abdeckleisten anbauen (2-teiliger Wärmedämm-Mantel) Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. Abb. 6 Typenschild 3-teiligen Wärmedämm-Mantel anbauen Hinweis ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. ■ Es dürfen keine Vliesreste durch die Speicheran- schlüsse in den Speicher geraten. - Seite 11 Montageablauf Montage (Fortsetzung) Abb. 7 1. Wärmedämm-Mantel Mitte zwischen die Speicher- 6. Nächsten Wärmedämm-Mantel am Speicherkörper anschlüsse schieben und an den Speicherkörper anlegen. anlegen. 7. Beide Wärmedämm-Mäntel mit den Klippverschlüs- 2. Klippverschlüsse auf linkes Kantenprofil des Wär- sen verbinden. medämm-Mantels stecken. Hinweis 3.
- Seite 12 Montageablauf Montage (Fortsetzung) 9. Alle Klippverschlüsse bis zum Anschlag zusam- menschieben. Abb. 8...
-
Seite 13: Abdeckleisten Anbauen (3-Teiliger Wärmedämm-Mantel)
Montageablauf Montage (Fortsetzung) Abdeckleisten anbauen (3-teiliger Wärmedämm-Mantel) 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. 2. Für die Anschlüsse die perforierten Öffnungen an den Abdeckleisten ausschneiden. Abb. 9 Typenschild... -
Seite 14: Deckel Anbauen (2-Teiliger Wärmedämm-Mantel)
Montageablauf Montage (Fortsetzung) Deckel anbauen (2-teiliger Wärmedämm-Mantel) Abb. 10 Viessmann Schriftzug... -
Seite 15: Deckel Anbauen (3-Teiliger Wärmedämm-Mantel)
Montageablauf Montage (Fortsetzung) Deckel anbauen (3-teiliger Wärmedämm-Mantel) Abb. 11 Viessmann Schriftzug Vlies-Seite der Dämmung nach unten Speichertemperatursensor einbauen Speichertemperatursensor liegt in der Verpackung ■ der Regelung. ■ Falls in der Tauchhülse bereits ein Thermometerfüh- ler montiert ist, Leitung des Fühlers nicht knicken. -
Seite 16: Heizwasserseitig Anschließen
Montageablauf Montage (Fortsetzung) Abb. 12 Heizwasserseitig anschließen Die Vitocell 100-E können in beliebiger Anzahl in Rei- Hinweis hen- oder Parallelschaltung zusammengeschlossen Lage der Anschlüsse siehe Seite 6. werden. Verbindungsleitungen und Entlüfter sind bau- seits zu stellen. 1. Alle Rohrleitungen mit lösbaren Verbindungen anschließen. -
Seite 17: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Folgende Angaben sind erforderlich: ■ Herstell-Nr. (siehe Typenschild) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Bau- gruppe (aus dieser Einzelteilliste) -
Seite 18: Speicherkörper
Einzelteillisten Speicherkörper 0004 0002 0001 0003 0005 0006 0007 Abb. 13... - Seite 19 Einzelteillisten Speicherkörper (Fortsetzung) Pos. Bezeichnung 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 100-E SVPA 0004 Klemmbügel 0005 Thermometer 0006 Flexrohr G 2 0007 Montage- und Serviceanleitung Vitocell 100-E...
-
Seite 20: Wärmedämmung 2-Teilig
Einzelteillisten Wärmedämmung 2-teilig 0001 0002 0007 0003 0009 0004 0005 0006 0008 0011 0010 0012 0013 Abb. 14... - Seite 21 Einzelteillisten Wärmedämmung 2-teilig (Fortsetzung) Pos. Bezeichnung 0001 Deckel 0002 Wärmedämm-Matte oben 0003 Wärmedämm-Mantel links 0004 Wärmedämm-Mantel rechts 0005 Abdeckkappe mit Schriftzug 0006 Abdeckleiste 0007 Abdeckleiste 0008 Abdeckung Thermometer (grau) 0009 Klippverschluss (6 Stück) 0010 Wärmedämmkappe 0011 Wärmedämm-Matte unten 0012 Rosette für Tauchhülse 0013 Rosette...
-
Seite 22: Wärmedämmung 3-Teilig
Einzelteillisten Wärmedämmung 3-teilig 0001 0002 0007 0003 0005 0008 0003 0006 0004 0011 0008 0012 0010 0009 Abb. 15... - Seite 23 Einzelteillisten Wärmedämmung 3-teilig (Fortsetzung) Pos. Bezeichnung 0001 Deckel 0002 Wärmedämm-Matte oben 0003 Wärmedämm-Mantel Seite 0004 Wärmedämm-Mantel Mitte 0005 Abdeckkappe mit Schriftzug 0006 Abdeckung Thermometer (grau) 0007 Abdeckleiste 0008 Abdeckleiste 0009 Klippverschluss (6 Stück) 0010 Wärmedämm-Matte unten 0011 Wärmedämmkappe 0012 Rosette für Tauschhülse...
-
Seite 24: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 25: Technische Daten
Technische Daten Produktkennwerte Vitocell 100-E Speicherinhalt 1500 2000 Wärmedämmung standard hocheffizient standard hocheffizient (2-teilig) (3-teilig) (2-teilig) (3-teilig) Bereitschaftswärmeaufwand kWh/24 h 4,55 nach EN 12 897: 2006 bei 45 K Temperaturdiffe- renz Energieeffizienzklasse Abmessungen Länge ( mit Wärmedämmung 1310 1400 1310 1400 ■... -
Seite 28: Gültigkeitshinweis
