Workzone 124078 Gebrauchsanleitung

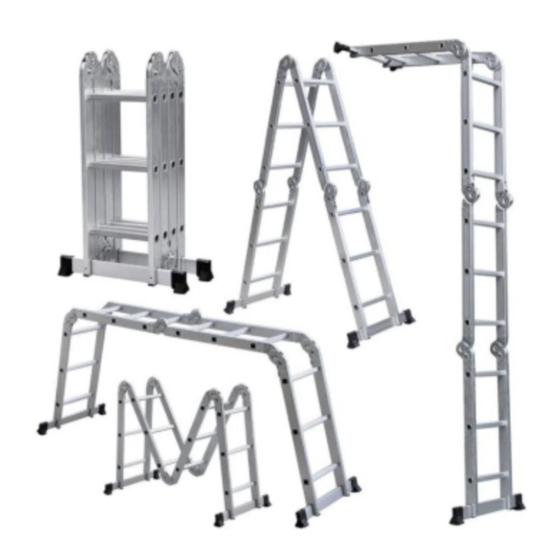

Multifunktionsleiter 4 × 3
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Workzone 124078
Inhaltszusammenfassung für Workzone 124078
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ................4 Verwendung ................5 Lieferumfang/Teile .............6 Allgemeines ................. 7 Gebrauchsanleitung lesen und aufbewahren ....7 Zeichenerklärung ..............7 Sicherheit ................11 Bestimmungsgemäßer Gebrauch ........11 Sicherheitshinweise ............... 12 Erstgebrauch ..............16 Leiter und Lieferumfang prüfen .......... 16 Grundreinigung ..............16 Standfüße montieren ............16 Leiter aufstellen ..............17 Reinigung ................ -
Seite 6: Lieferumfang/Teile
Lieferumfang/Teile Scharnier Sprosse Bodenplatte groß Bodenplatte klein Schraube, 4× Mutter, 4× Unterlegscheibe, 4× Standfuß, 2× Sicherungshebel... -
Seite 7: Allgemeines
Allgemeines Allgemeines Gebrauchsanleitung lesen und aufbewahren Diese Gebrauchsanleitung gehört zu dieser Multifunktionsleiter 4 × 3. Sie enthält wichtige Informationen zum Aufbau und zum Gebrauch. Um die Verständlichkeit zu erhöhen, wird die Multifunktionsleiter 4 × 3 im Folgenden nur „Leiter“ genannt. Lesen Sie die Gebrauchsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch, bevor Sie die Leiter einsetzen. - Seite 8 Allgemeines Die Leiter als Anlegeleiter hat eine Höhe von 3,30 m. 3,3 m Die Leiter als abgewinkelte Anlegeleiter hat eine Höhe von 2,43 m. 243 cm Die zusammengeklappte Leiter hat eine Höhe von 0,9 m. 0,9 m Das maximale Benutzergewicht beträgt 150 kg. MAX.
- Seite 9 Allgemeines Überprüfen Sie die Standfüße der Leiter vor jedem Gebrauch. Achten Sie darauf, die Leiter vor Gebrauch vollständig zu öffnen. Achten Sie auf den korrekten Anlegewinkel. 65°-75° Sicheren Sie das obere und untere Ende der Leiter. Stellen Sie die Leiter nur auf einem ebenen Untergrund auf. Stellen Sie die Leiter nur auf einen unbeweglichen Untergrund.
- Seite 10 Allgemeines Entfernen Sie Schmutz unter der Leiter, bevor Sie diese aufstellen. Steigen Sie nicht von der Seite aus auf die Leiter. Sorgen Sie für einen sicheren Stand auf der Leiter. Ölen Sie die Scharniere regelmäßig. Die Anlehnfläche muss eben, fest und ausreichend groß sein, sodass beide Leiterholme gleichzeitig auf der Anlehnfläche Halt finden.
-
Seite 11: Sicherheit
Sicherheit Verwenden Sie die Leiter nicht als Überbrückung. Achten Sie beim Transportieren der Leiter auf Starkstromleitungen. Steigen Sie nur mit dem Gesicht zur Leiter auf oder ab. Sicherheit Bestimmungsgemäßer Gebrauch Die Leiter ist ausschließlich als Aufstiegshilfe mit einer Maximalbelastung von 150 kg konzipiert. -
Seite 12: Sicherheitshinweise
Sicherheit Sicherheitshinweise WARNUNG! Erstickungsgefahr! Wenn Kinder mit der Verpackungsfolie spielen, können sie sich darin verfangen und ersticken. − Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. WARNUNG! Stromschlaggefahr! Arbeiten an elektrischen Anlagen oder Leitungen können zu elektri- schen Schlägen führen, da die Leiter elektrisch leitend ist. −... - Seite 13 Sicherheit − Beachten Sie für den Gebrauch der Leiter unbedingt die Hin- weise im Kapitel „Zeichenerklärung“. − Stellen Sie sicher, dass die Leiter für den jeweiligen Einsatz geeignet ist. − Lehnen Sie die Leiter nur gegen feste und ebene Flächen. −...
- Seite 14 Sicherheit − Gurten Sie sich auf der Leiter an, wenn Sie freihändig arbeiten und tragen Sie das Werkzeug in geeigneten Taschen. Sichern Sie die Leiter durch eine weitere Person gegen Wegrutschen. − Steigen Sie nur mit festen, sauberen und trockenen Schuhen auf die Leiter.
- Seite 15 Sicherheit − Überprüfen Sie vor jedem Gebrauch, und vor allem nach einer längeren Nicht-Nutzung, die Funktionstüchtigkeit der Leiter. − Die Leiter muss auf einem ebenen, waagerechten und unbe- weglichen Untergrund stehen. − Lehnen Sie die Leiter als Anlegeleiter nur gegen eine ebene, feste Fläche und sichern Sie sie vor der Benutzung durch eine Befestigung oder geeigneten Einrichtung zur SIcherstellung der Standfestigkeit.
-
Seite 16: Erstgebrauch
Erstgebrauch HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Leiter kann zu Beschädigungen der Leiter führen. − Falls Sie Schmiermittel auftragen, vermeiden Sie, dass dieses auf die Sprossen oder die Streben gelangt. Erstgebrauch Leiter und Lieferumfang prüfen HINWEIS! Beschädigungsgefahr! Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen Gegenständen öffnen, kann die Oberfläche der Leiter schnell beschädigt werden. -
Seite 17: Leiter Aufstellen
Leiter aufstellen Montieren Sie vor dem ersten Gebrauch der Leiter die Standfüße. 1. Schieben Sie die Standfüße in das untere Ende der Leiter (siehe Abb. C) 2. Sichern Sie die Standfüße mit den Schrauben , Unterlegscheiben (siehe Abb. C). Muttern 3. - Seite 18 Leiter aufstellen WARNUNG! Verletzungsgefahr! Wenn Sie die Leiter unsachgemäß verwenden, können Sie sich ver- letzen. − Stellen Sie sich nicht auf die obersten zwei Sprossen der Steh- leiter. − Stellen Sie sicher, dass die Leiter ordnungsgemäß gesichert ist, wenn Sie sie umstellen. −...
-
Seite 19: Reinigung
Reinigung Reinigung HINWEIS! Beschädigungsgefahr! Wenn Sie die Leiter unsachgemäß reinigen, kann dies zu Beschädi- gungen an den Oberflächen der Leiter führen. − Verwenden Sie keine aggressiven Reinigungsmittel sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Diese können die Oberflächen beschädigen. -
Seite 20: Fehlersuche
Fehlersuche HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Leiter kann zu Beschädigungen der Leiter führen. − Hängen Sie die Leiter nicht an ihren Sprossen auf. − Bewahren Sie die Leiter an einem trockenen und sauberen Ort auf. − Stellen Sie die Leiter an eine Wand oder legen Sie sie flach auf den Boden. Stellen Sie sicher, dass die Leiter nicht an den Sprossen aufgehängt ist. -
Seite 21: Technische Daten
Technische Daten Technische Daten Modell: 124078 Artikelnummer: 93204 Maximale Belastung: 150 kg Gewicht: 12 kg Personen-Traglast: Höhe der Leiter als Anlegeleiter: 3,30 m Höhe der Leiter als abgewinkelte Anlegeleiter: 2,43 m Höhe der Leiter als Stehleiter: 1,68 m Höhe der Leiter als Plattform:... - Seite 22 KUNDENDIENST +43 (0)810 96 60 02 hotline@testrut.de...
-
Seite 23: Garantiekarte
Schicken Sie die ausgefüllte Garan- KUNDENDIENST tiekarte zusammen mit dem defekten +43 (0)810 96 60 02 hotline@testrut.de Produkt an: Robert Testrut GmbH & Co.KG Modell: 124078 Artikel-Nr.: 93204 03/2016 Am Schornacker 113 Hotline: 46485 Wesel Zum regulären Festnetztarif Ihres Telefonanbieters. -
Seite 24: Garantiebedingungen
Garantiebedingungen Sehr geehrter Kunde! Die Hofer/Aldi Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP: Bevor Sie Ihr Gerät einsenden, wenden Sie sich telefonisch,... - Seite 107 KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA hotline@testrut.de +43 (0)810 96 60 02 JAHRE GARANTIE ANS GARANTIE Modell/Type/Modello/A fogyasz- Artikel-Nr./N° réf./Cod. art./ ANNI GARANZIA 03/2016 tási cikk típusa/Proizvajalca: Cikkszám/Številka izdelka: ÉV JÓTÁLLÁS 124078 93204 LETA GARANCIJE...
