Verwandte Anleitungen für Workzone SH-MFL-4x5-1
Inhaltszusammenfassung für Workzone SH-MFL-4x5-1

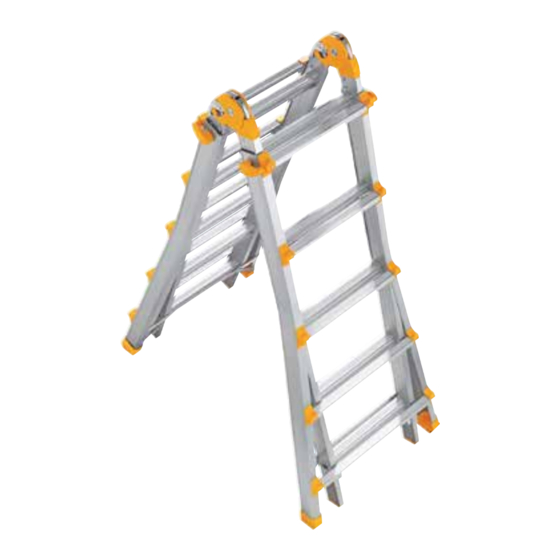

- Seite 1 Gebrauchs- anleitung Da bin ich mir sicher. MULTIFUNKTIONSLEITER 4 x 5 SPROSSEN ID: #05006...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen, oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ......................4 Verwendung ....................5 Lieferumfang/Geräteteile ................6 Allgemeines ....................7 Anleitung lesen und aufbewahren ..............7 Zeichenerklärung ....................7 Sicherheit ...................... 11 Bestimmungsgemäßer Gebrauch ..............11 Sicherheitshinweise ....................11 Erstgebrauch ....................14 Leiter und Lieferumfang prüfen ............... 14 Grundreinigung ....................14 Leiter aufstellen ....................15 Bockleiter benutzen ................... -
Seite 4: Übersicht
Übersicht... -
Seite 5: Verwendung
Verwendung β β β β β β β β β β α α α α α α α α α α α = β α = β α = β α = β α = β β β β β β... -
Seite 6: Lieferumfang/Geräteteile
Lieferumfang/Geräteteile Lieferumfang/Geräteteile Drehgelenk Gelenkverriegelung Entriegelung Sprosse Ausziehholm Festholm Leiterfuß Teleskopsperre... -
Seite 7: Allgemeines
Allgemeines Allgemeines Anleitung lesen und aufbewahren Diese Gebrauchsanleitung gehört zu dieser Multifunktionsleiter. Sie enthält wichtige Informationen zum Gebrauch. Um die Verständlichkeit zu erhöhen, wird die „Multifunktionsleiter“ im Folgenden nur Leiter genannt. Lesen Sie die Gebrauchsanleitung, insbesondere die Sicherheitshinwei- se, sorgfältig durch, bevor Sie die Leiter einsetzen. Die Nichtbeachtung dieser Gebrauchsanleitung kann zu schweren Verletzungen oder Schä- den an der Leiter führen. - Seite 8 Allgemeines Achten Sie darauf, dass die Leiter gerade steht, wenn Sie sie zur Ar- beit auf Treppenstufen verwenden. Stellen Sie die Leiter mit beiden Füßen auf eine feste Standfläche. Die Sprossen dürfen nicht als Stütze oder Auflage benutzt werden. Stellen Sie die Leiter mit beiden Füßen auf eine ebene Standfläche. Die Sprossen dürfen nicht als Stütze oder Auflage benutzt werden.
- Seite 9 Allgemeines Steigen Sie nicht seitlich von der Leiter ab. Verwenden Sie die Bock- leiter nicht, um auf eine andere Ebene zu steigen. Steigen Sie immer alleine auf die Leiter. Eine andere Person darf die Leiter erst besteigen, wenn die vorherige Person die Leiter verlas- sen hat.
- Seite 10 Allgemeines Stellen Sie die Leiter so auf, dass ca. 3 Sprossen (mindestens 1 m) über die Austrittsstelle hinausragen. Sichern Sie vorher die Leiter Min. durch geeignete Maßnahmen, damit diese beim Auf- bzw. Abstieg nicht seitlich wegrutscht. Klappen Sie die Bockleiter vollständig auf, bis die Gelenkverriege- lung einrastet.
-
Seite 11: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäßer Gebrauch Die Leiter ist ausschließlich als Aufstiegshilfe konzipiert. Sie ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet. Die Lei- ter ist kein Kinderspielzeug. Verwenden Sie die Leiter nur wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß... - Seite 12 Sicherheit VORSICHT! Verletzungsgefahr! Fehlerhafter Gebrauch kann zu Verletzungen führen. − Prüfen Sie die Leiter nach der Lieferung und vor dem ersten Gebrauch, um den Zustand und die Funktion aller Teile festzu- stellen. Benutzen Sie die Leiter nicht, wenn sie beschädigt ist. −...
- Seite 13 Sicherheit − Halten Sie die Leiter beim Auf- und Absteigen stets gut mit beiden Händen fest. − Wenn Sie in großer Höhe arbeiten, achten Sie auf eine zusätzli- che Sicherung. − Vermeiden Sie Arbeiten, die eine einseitige Belastung bewir- ken, wie seitliches Bohren durch einen Werkstoff wie Beton. −...
-
Seite 14: Erstgebrauch
Erstgebrauch HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit der Leiter kann zu Beschädi- gungen der Leiter führen. − Überprüfen Sie vor jedem Gebrauch, und vor allem nach einer längeren Nicht-Nutzung, die Funktionstüchtigkeit der Leiter. − Falls Sie Schmiermittel auftragen, vermeiden Sie, dass dieses auf die Sprossen oder die Streben gelangt. -
Seite 15: Leiter Aufstellen
Leiter aufstellen Leiter aufstellen Die Leiter bietet Ihnen drei verschiedene Aufstellmöglichkeiten: • als Bockleiter (siehe Abb. D), • als Anlegeleiter (siehe Abb. F) oder • als Treppenleiter (siehe Abb. D). Das Verbindungssystem ermöglicht eine variable Höhenverstellung und somit z. B. auch eine Benutzung in Treppenhäusern. Die Leiter lässt sich um 35 ° und um 180 ° ausklappen. -
Seite 16: Anlegeleiter Benutzen
Leiter aufstellen Anlegeleiter benutzen WARNUNG! Verletzungsgefahr! Fehlerhafte Benutzung kann zu Verletzungen führen, u. a. zu Quetschungen Ihrer Finger und Hände. − Verwenden Sie ausschließlich die mitgelieferten Lei- terfüße und keine ähnlichen Produkte. − Überprüfen Sie den sicheren Sitz der Leiterfüße vor jedem Gebrauch. -
Seite 17: Leiter Aufstellen
Leiter aufstellen Treppenleiter benutzen WARNUNG! Verletzungsgefahr! Fehlerhafte Benutzung kann zu Verletzungen führen, u. a. zu Quetschungen Ihrer Finger und Hände. − Verwenden Sie ausschließlich die mitgelieferten Lei- terfüße und keine ähnlichen Produkte. − Überprüfen Sie den sicheren Sitz der Leiterfüße vor jedem Gebrauch. -
Seite 18: At Leiter Zusammenklappen
Leiter zusammenklappen Leiter zusammenklappen WARNUNG! Verletzungsgefahr! Fehlerhafte Benutzung kann zu Verletzungen führen, u. a. zu Quetschungen Ihrer Finger und Hände. − Verwenden Sie ausschließlich die mitgelieferten Lei- terfüße und keine ähnlichen Produkte. − Überprüfen Sie den sicheren Sitz der Leiterfüße vor jedem Gebrauch. -
Seite 19: Fehlersuche
Fehlersuche Fehlersuche Fehler Ursache Abhilfe Die Leiter lässt sich nicht Die Teleskopsperren sind − Ziehen Sie auf bei- auseinanderziehen oder auf beiden Seiten nicht den Seiten die Teles- zusammenschieben. herausgezogen. kopsperren heraus und schwenken Sie sie zur Seite. Die Holme sind verkantet. −... -
Seite 20: Technische Daten
Technische Daten Technische Daten Modell: SH-MFL-4x5-1 Produktbezeichnung: MULTIFUNKTIONSLEITER 4 x 5 SPROSSEN Größe der Standfüße: 42 x 73 x 55 mm Höhe der Leiter als Bockleiter 140/222 cm (ein-/ausgeschoben): Höhe der Leiter als Anlegeleiter 230/460 cm (ein-/ausgeschoben): Maximale Belastung: 150 kg... -
Seite 21: Garantie
Beschreibung der Störung: Unterschrift: KUNDENDIENST Schicken Sie die ausgefüllte Garantiekarte zusammen mit dem defekten Produkt an: 00800 / 2804 2804* saphir-support-at@telemarcom.eu Typ: SH-MFL-4x5-1 E54059 Artikel-Nr.: 92189 05/2015 Saphir Service Center *Hotline kostenfrei Hotline: 00800 / 2804 2804 (kostenfrei) Mail: saphir-support-at@telemarcom.eu JAHRE... -
Seite 22: Garantiebedingungen
Garantie Garantiebedingungen Sehr geehrter Kunde! Die Hofer Garantie bietet Ihnen weitreichende Vorteile gegenüber der gesetz- lichen Gewährleistungspflicht: Garantiezeit: 3 Jahre ab Kaufdatum 6 Monate für Verschleiß- und Verbrauchsteile bei normalem und ordnungsgemäßem Gebrauch (z. B. Akkus) Kosten: Kostenfreie Reparatur bzw. Austausch oder Geldrückgabe Keine Transportkosten TIPP:... - Seite 23 Da bin ich mir sicher. Vertrieben durch: Saphir Handelsgesellschaft mbH & Co. KG Domstr. 19 20095 Hamburg GERMANY KUNDENDIENST 00800 / 2804 2804 saphir-support-at@telemarcom.eu JAHRE Typ: SH-MFL-4x5-1 Artikel-Nr.: 92189 05/2015 GARANTIE...
