Test kolejności faz

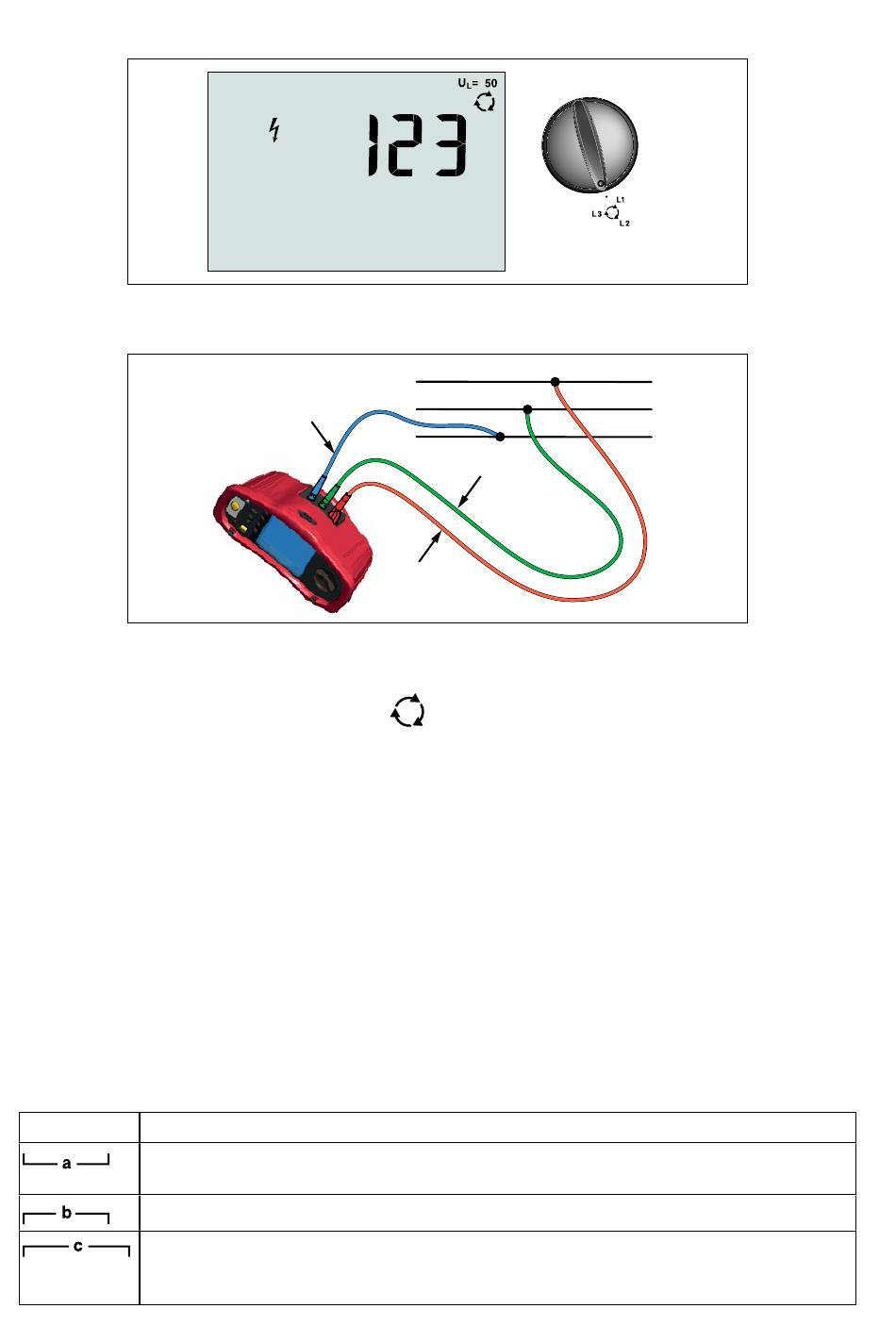

Rysunek 21. Wyświetlacz kolejności faz/Ustawienie przełącznika oraz złącza
Podłączenia do testu kolejności faz należy wykonać zgodnie z rysunkiem 22.
Aby przeprowadzić test kolejności faz:
1. Obróć przełącznik obrotowy do pozycji
2. Wyświetlacz główny (górny) pokazuje:
• 123 przy prawidłowej kolejności faz.
• 321 przy odwróconej kolejności faz.
• Kreski (---) zamiast liczb, jeśli zostanie wykryte niedostateczne napięcie.
Tryb pamięci
Tester może zapamiętać wyniki pomiarów:
• Telaris ProInstall-100 – do 399
• Telaris ProInstall-200 – do 1399
Na informacje przechowywane dla każdego pomiaru składa się funkcja testu oraz wszystkie
wybierane przez użytkownika warunki testu.
Danym dla każdego testu przypisywany jest numer zestawu danych, numer podzestawu danych,
oraz numer identyfikacyjny danych. Pól komórek pamięci używa się w sposób opisany poniżej.
Pole Opis
Pola zestawu danych (a) używa się do wskazania lokalizacji, np. pomieszczenia
lub numeru panela elektrycznego.
Pola podzestawu danych (b) używa się do zapisu numeru obwodu.
Pole numeru identyfikacyjnego danych (c) jest polem pomiaru. Numer pomiaru
zwiększa się automatycznie. Numer pomiaru można też nastawić na wartość użytą
wcześniej, aby nadpisać istniejący wcześniejszy pomiar.
N (L3/Blue)
L (L1/Red)
Rysunek 22. Podłączenie przy teście kolejności faz
PE (L2/Green)
.
20
L1
L2
L3
