4. Tryck på och släpp
slingimpedansen. Den framtida jordfelströmmen (PSC) visas i ampere eller kiloampere i
den sekundära (nedre) displayen.
Detta test tar flera sekunder att genomföra. Om huvudströmmen frånkopplas medan testet
är aktivt kommer det att avslutas automatiskt.
Observera: Fel kan inträffa på grund av förspänning av kretsen under test.
Mäta mätslingans impedans – Utlösningsläge för hög ström:
Om det inte finns någon RCD i systemet vid test kan du använda slingimpedanstestet för
hög ström och linjejord (L-PE).
1. Vrid vridomkopplaren till läget
2. Anslut alla tre sladdarna till testinstrumentets L-, PE- och N-poler (röd, grön och blå).
Endast den kalibrerade testsladden som kom med leveransen får användas! Resistansen i
den kalibrerade testsladden dras från resultatet automatiskt.
3. Tryck på F1 för att välja L-PE.
4. Upprepa steg 4 till 8 i föregående test.
W Varning
Symbolen på LCD:n anger slingläge med hög ström - alla RCD i systemet löses ut - se
till att det inte finns några RCD.
Slingimpedans (utlösningsläge för hög ström) i IT-system
Impedans som mäts genom ett fas till jord-test beror på IT-systemets tillstånd.
Det bör vara en mycket hög impedans i ett stabilt system. Låga impedansvärden kan orsakas av
en kortsluten disneuter, belastningar anslutna till systemet eller ett befintligt första feltillstånd.
Detta är inte ett vanligt test eftersom systemets tillstånd måste vara känt innan du kan
bestämma innebörden av det uppmätta värdet.
Använd mätsladd för elnätet men anslut inte N-ledningen till instrument, så bara PE- och
L-ingångar används. Se figur 18a.
Observera: En jordfelsbrytare kommer att utlösas under detta test om impedansen är låg.

Ledningsimpedans

Linjeimpedans är källimpedans som mäts mellan linjeledare eller Linje och Neutral. Denna
funktion gör det möjligt att utföra följande tester:
• Linje till Neutral slingimpedans.
Tips: Vi rekommenderar att, utöver varje slingimpedansmätning, också linjeimpedansen
mäts för att säkerställa en korrekt ledning.

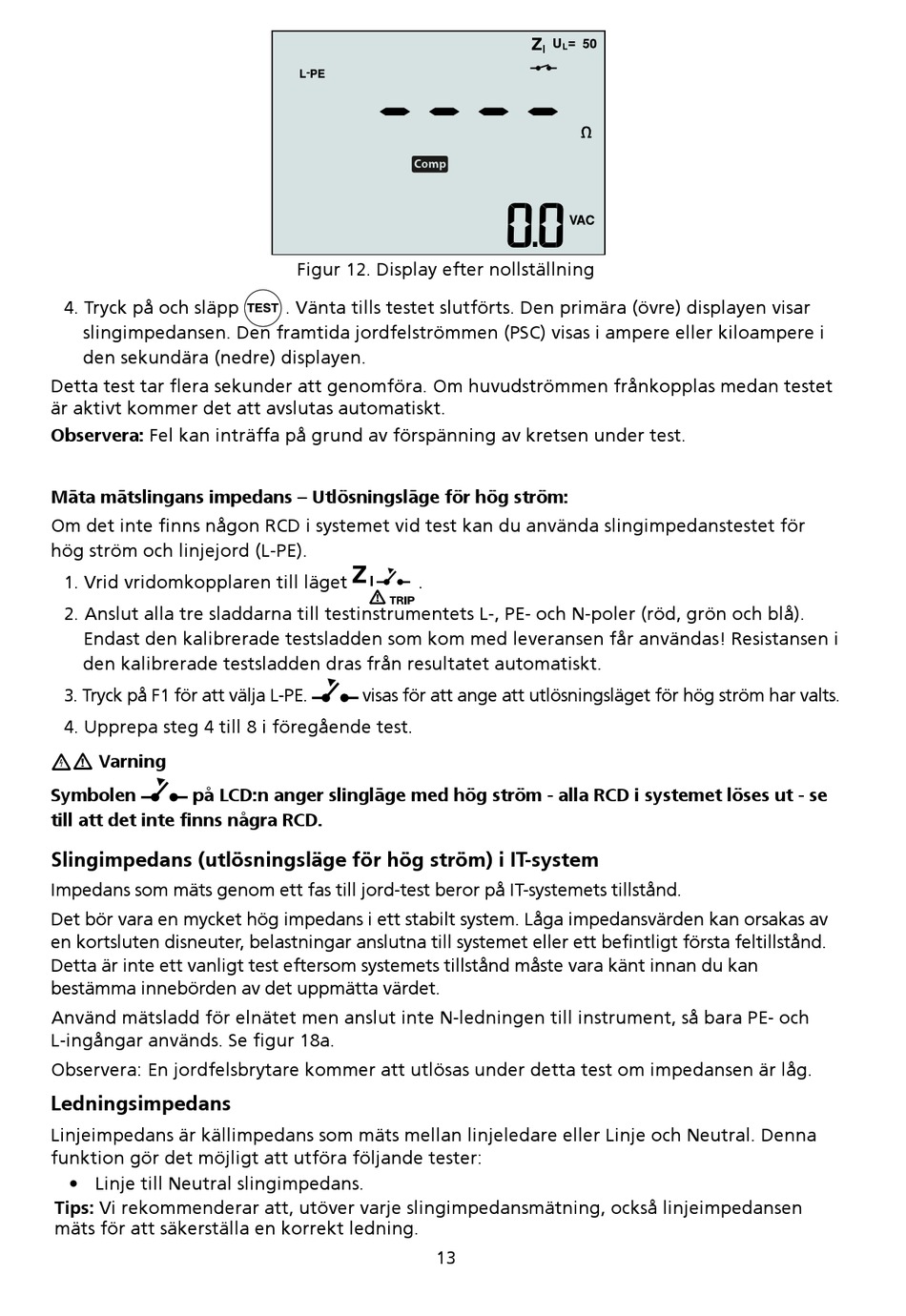

Figur 12. Display efter nollställning
. Vänta tills testet slutförts. Den primära (övre) displayen visar
.
visas för att ange att utlösningsläget för hög ström har valts.
13
