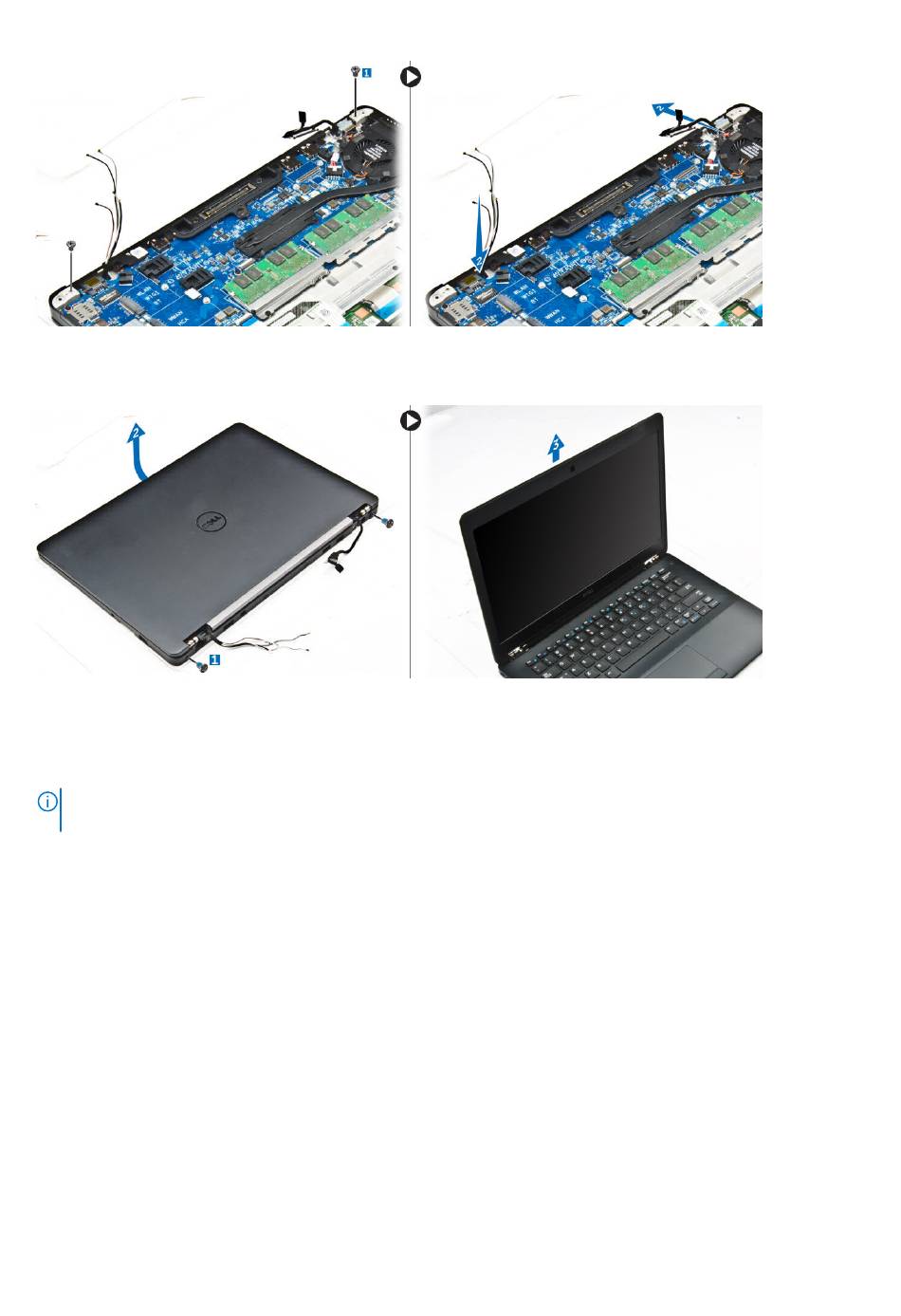

6. So entfernen Sie die Bildschirmbaugruppe:
a. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1].
b. Öffnen Sie die Bildschirmbaugruppe [2] und heben Sie die Bildschirmbaugruppe an, um diese aus dem Computer zu entfernen [3].
Einbauen der Bildschirmbaugruppe
1. Setzen Sie die Bildschirmscharniere in die Steckplätze auf dem Computer ein.
ANMERKUNG:
Diese sollte mit der Bildschirmbaugruppe in geöffneter Position erfolgen. Stellen Sie sicher, dass die Kabel nicht in
den Scharniersteckplätzen oder am Computer blockiert sind.
2. Schließen Sie die Bildschirmbaugruppe.
3. Führen Sie die WLAN- und WWAN-Kabel durch den Schlitz auf dem Computer.
4. Führen Sie das Kabel der Bildschirmbaugruppe durch den Schlitz und die Führungsklammern am Computer.
5. Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe am Computer zu befestigen.
6. Führen Sie die WLAN- und WWAN-Kabel durch die Kabelführung auf der Systemplatine.
7. Schließen Sie die WLAN- und WWAN-Kabel an die Anschlüssen auf der WLAN- und WWAN-Karte an.
8. Schließen Sie das Bildschirmkabel an den Anschluss auf der Systemplatine an.
9. Platzieren Sie die Bildschirmkabelhalterung über dem Anschluss und ziehen Sie die Schrauben fest, um das Bildschirmkabel an der
Systemplatine zu befestigen.
10. Ziehen Sie die Schrauben fest, um die Bildschirmbaugruppe am Computer zu befestigen.
11. Bauen Sie die Bildschirmscharnierhalterungen ein und ziehen Sie die Schrauben fest, um sie am Computer zu befestigen.
12. Bauen Sie folgende Komponenten ein:
a.
WLAN-Karte
b.
WWAN-Karte
c.
Akku
d.
Bodenabdeckung
13. Folgen Sie den Anweisungen unter
28
Entfernen und Einbauen von Komponenten
Nach der Arbeit an Komponenten im Inneren des
Computers.
