Dell Latitude E7470 Benutzerhandbuch Seite 23

h. Kühlkörperbaugruppe
i. Knopfzellenbatterie

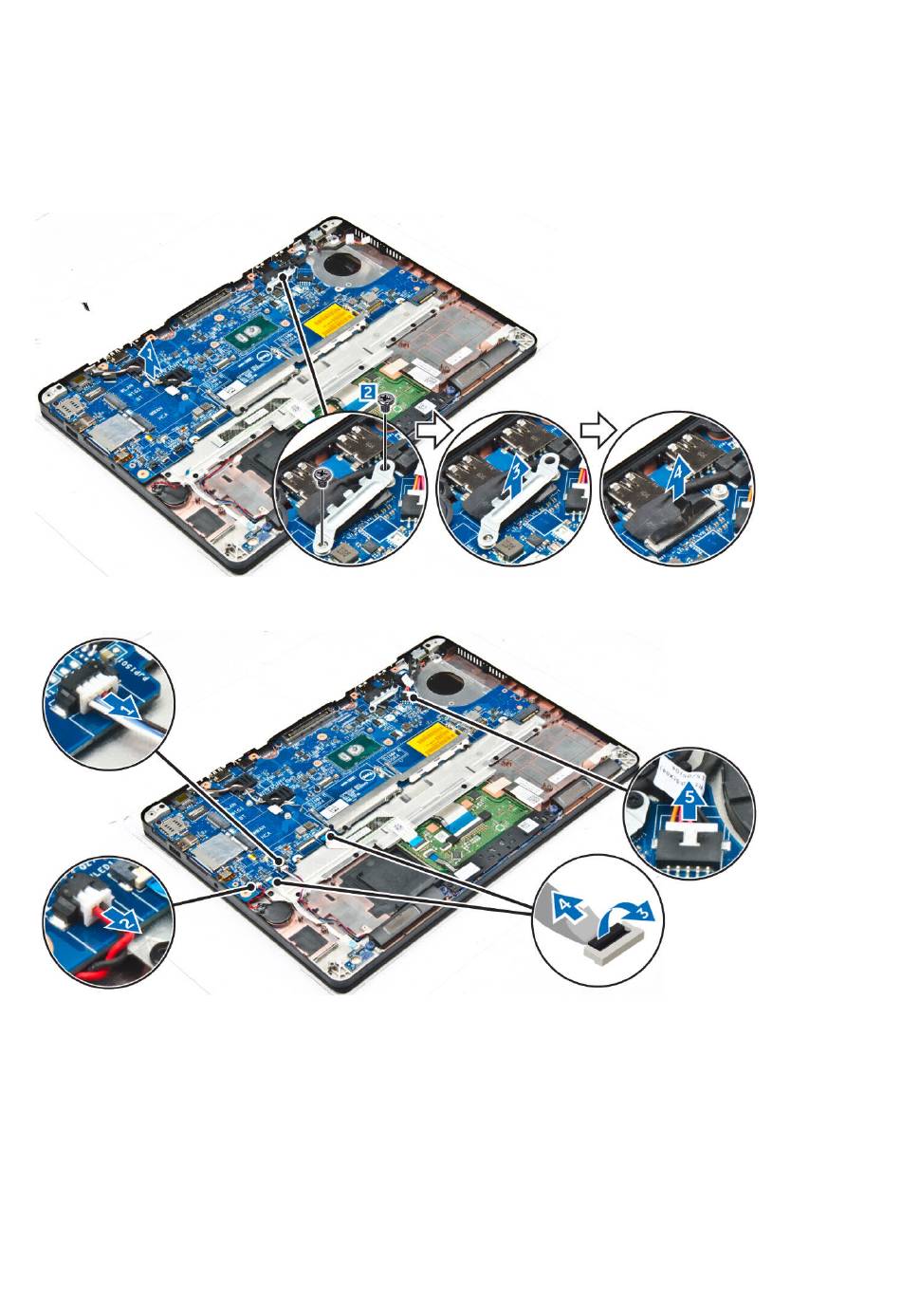

3. So entfernen Sie die Bildschirmbaugruppe:
a. Entfernen Sie die WWAN- und WLAN-Kabel aus den Führungen [1].
b. Entfernen Sie die Schrauben, mit der die Kabelhalterung der Bildschirmbaugruppe an der Systemplatine befestigt ist [2].
c. Heben Sie die Kabelhalterung der Bildschirmbaugruppe aus dem Computer [3].
d. Trennen Sie das Kabel der Bildschirmbaugruppe vom Computer [4].
4. Trennen Sie das Lautsprecherkabel [1], das Kabel der Knopfzellenbatterie [2], das LED-Platinenkabel, das Touchpad-Kabel [3, 4] und
das Kabel des Netzanschluss-Ports [5].
5. So entfernen Sie die Systemplatine:
a. Entfernen Sie die Schrauben, mit denen die Metallhalterung an der Systemplatine befestigt ist [1].
b. Heben Sie die Metallhalterung [ 2].
c. Entfernen Sie die Schraube, mit der die Systemplatine am Computer befestigt ist [3].
d. Heben Sie die Systemplatine aus dem Computer [4].
Entfernen und Einbauen von Komponenten 23
