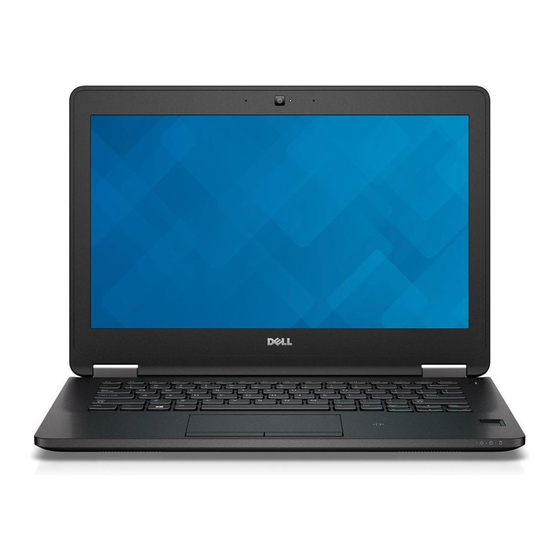

Dell Latitude E7270 Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für Latitude E7270:
- Benutzerhandbuch (64 Seiten) ,
- Benutzerhandbuch (59 Seiten)
Verwandte Anleitungen für Dell Latitude E7270
Inhaltszusammenfassung für Dell Latitude E7270
- Seite 1 Dell Latitude E7270 Benutzerhandbuch Vorschriftenmodell: P26S Vorschriftentyp: P26S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. oder dessen Tochtergesellschaften. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechte und Rechte zum Schutz von geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Gerichtsbarkeiten. Alle anderen hierin erwähnten Marken und Namen sind möglicherweise Marken ihrer jeweiligen Unternehmen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer.....................6 ................................6 Sicherheitshinweise ....................6 Vor der Arbeit an Komponenten im Innern des Computers ............................... 7 Ausschalten des Computers .....................7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Entfernen und Einbauen von Komponenten..............8 ..............................8 Empfohlene Werkzeuge ........................8... - Seite 4 ............................18 Einbauen der WWAN-Karte .................................. 18 Speichermodul ............................18 Entfernen des Speichermoduls ............................19 Einsetzen des Speichermoduls ..................................19 Kühlkörper ........................... 19 Entfernen der Kühlkörperbaugruppe ..........................20 Einbauen der Kühlkörperbaugruppe ................................21 Netzanschluss-Port ..........................21 Entfernen des Netzanschlusses ..........................21 Installieren des Netzanschlusses ................................
- Seite 5 Anschlüsse und Stecker – Technische Daten ............................59 Anzeige – Technische Daten ............................... 60 Tastatur Technische Daten ............................60 Touchpad - Technische Daten ................................... 60 Batteriedaten ............................61 Netzadapter Technische Daten ..............................62 Physische Abmessungen ..............................62 Umgebungsbedingungen 6 Kontaktaufnahme mit Dell..................... 63...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Ausschalten Des Computers
Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. -
Seite 8: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher Nr. 1 • Kleiner Kunststoffstift •... -
Seite 9: Sd-Karte
Ziehen Sie am SIM-Kartenfach, um es zu entfernen. Entfernen Sie die SIM-Karte aus dem SIM-Kartenfach. Schieben Sie das SIM-Kartenfach so in den Steckplatz, dass es hörbar einrastet. SD-Karte Entfernen der Secure-Digital-Karte (SD) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. -
Seite 10: Einbauen Der Bodenabdeckung
Kontaktieren Sie https://www.dell.com/support für Hilfe und weitere Anweisungen. • Erwerben Sie ausschließlich Original-Akkus von https://www.dell.com oder autorisierten Dell Partnern und Resellern. Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Abdeckung an der Unterseite. -
Seite 11: Einsetzen Des Akkus
Einsetzen des Akkus Richten Sie die Aussparungen auf dem Akku an den Halterungen im Akkufach aus. ANMERKUNG: Stellen Sie sicher, dass das Akkukabel durch die Führungsklammern am Akku geführt ist. Ziehen Sie die Schrauben fest, um den Akku am Computer zu befestigen. ANMERKUNG: Die Anzahl der Schrauben variiert je nach Art des Akkus. -
Seite 12: Installieren Des Solid State Drive (Ssd)
Installieren des Solid State Drive (SSD) Setzen Sie das SSD in den Anschluss auf der Systemplatine ein. Ziehen Sie die Schraube fest, um das SSD im Computer zu befestigen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 13: Installieren Der Optionalen Pcie-Ssd-Karte
Installieren der optionalen PCIe-SSD-Karte Setzen Sie das SSD in den Anschluss auf der Systemplatine ein. Setzen Sie die SSD-Halterung über das SSD-Laufwerk und Ziehen Sie die Schrauben fest, um sie am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 14: Einbauen Des Smart Card-Kartenträgers
Einbauen des Smart Card-Kartenträgers Schieben Sie die Halterungen des Smart Card-Kartenträgers unter die Halterungen auf dem Computer. Ziehen Sie die Schrauben fest, um den Smart Card-Kartenträger am Computer zu befestigen. Schließen Sie das Smart Card-Kabel an die USH-Platine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 15: Einbauen Der Lautsprecher
Einbauen der Lautsprecher Richten Sie die Lautsprecher an den Steckplätzen am Computer aus. Ziehen Sie die Schrauben fest, mit denen der Lautsprecher am Computer befestigt wird. Führen Sie das Lautsprecherkabel durch die Halteklammern auf den Touchpad-Tasten und dem Computer. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung... -
Seite 16: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Befestigen Sie die Knopfzellenbatterie an der Systemplatine. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 17: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. Platzieren Sie die Metallhalterung und ziehen Sie die Schraube fest, um sie am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung... -
Seite 18: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte Setzen Sie die WWAN-Karte in den entsprechenden Anschluss am Computer. Verbinden Sie die WWAN-Kabel mit den Anschlüssen auf der WWAN-Karte. Platzieren Sie die Metallhalterung und ziehen Sie die Schraube fest, um sie am Computer zu befestigen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 19: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Setzen Sie das Speichermodul in den Speichermodulsockel ab, bis die Griffe das Speichermodul sichern. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen der Kühlkörperbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 20: Einbauen Der Kühlkörperbaugruppe
So entfernen Sie den Kühlkörper: a. Entfernen Sie die Schrauben, mit denen die Kühlkörperanordnung an der Systemplatine befestigt ist [1, 2, 3, 4]. ANMERKUNG: Entfernen Sie die Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist, in der Reihenfolge der angezeigten Beschriftung [1, 2, 3, 4]. b. -
Seite 21: Netzanschluss-Port
ANMERKUNG: Ziehen Sie die Schrauben auf der Systemplatine in der Reihenfolge der Beschriftungen fest [1, 2, 3, Schließen Sie das Lüfterkabel an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 22: Dockingrahmen
Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Dockingrahmen Entfernen des Docking-Rahmens Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Entfernen Sie die Schrauben, mit denen der Docking-Rahmen am Computer befestigt ist [1]. Heben Sie den Docking-Rahmen aus dem Computer [2]. - Seite 23 Docking-Rahmen WLAN-Karte WWAN-Karte Kühlkörperbaugruppe Knopfzellenbatterie So entfernen Sie die Bildschirmbaugruppe: a. Entfernen Sie die WWAN- und WLAN-Kabel aus den Führungen [1]. b. Entfernen Sie die Schraube , mit der die Kabelhalterung der Bildschirmbaugruppe an der Systemplatine befestigt ist [2]. c. Heben Sie die Kabelhalterung der Bildschirmbaugruppe aus dem Computer [3]. d.
-
Seite 24: Einbauen Der Systemplatine
Einbauen der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. Setzen Sie die Metallhalterung über die Speichermodulanschlüsse und ziehen Sie die Schrauben fest, um diese am Computer zu befestigen. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Schließen Sie die Lautsprecher-, Netzanschluss-, LED-, Touchpad- und Systemplatinenkabel an die Anschlüsse auf der Systemplatine an: Schließen Sie das Kabel der Bildschirmbaugruppe an den Anschluss auf der Systemplatine an. -
Seite 25: Entfernen Der Tastatur Aus Dem Tastatur-Auflagefach
Kühlkörperbaugruppe Knopfzellenbatterie Docking-Rahmen Netzanschluss Systemplatine Lösen Sie das Touchpad-Kabel von der Tastaturbaugruppe [1]. Trennen Sie die Touchpad-Kabel von den Anschlüssen auf der Touchpad-Platine [2, 3]. Entfernen Sie die Schrauben, mit denen die Tastaturbaugruppe am Computer befestigt ist [1]. Heben Sie die Tastaturbaugruppe aus dem Computer [2]. Entfernen der Tastatur aus dem Tastatur-Auflagefach Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... -
Seite 26: Einbauen Der Tastatur In Das Tastatur-Auflagefach
Einbauen der Tastatur in das Tastatur-Auflagefach Führen Sie die Tastaturkabel durch den Schlitz auf dem Tastatur-Auflagefach. Richten Sie die Tastatur an den Schraubenhalterungen auf dem Tastatur-Auflagefach aus. Ziehen Sie die Schrauben fest, um die Tastatur am Tastatur-Auflagefach zu befestigen. Bauen Sie die Tastaturbaugruppe ein. - Seite 27 WWAN-Karte So entfernen Sie das Bildschirmscharnier Klammern: a. Entfernen Sie die Schraube, mit der die Bildschirmkabelhalterung am Computer befestigt ist [1]. b. Entfernen Sie die Bildschirmscharnierabdeckung vom Computer [2]. So trennen Sie das Kabel der Bildschirmbaugruppe: a. Entfernen Sie die WLAN- und WWAN-Kabel aus der Kabelführung auf der Systemplatine [1]. b.
-
Seite 28: Einbauen Der Bildschirmbaugruppe
So entfernen Sie die Bildschirmbaugruppe: a. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1]. b. Öffnen Sie die Bildschirmbaugruppe [2] und heben Sie die Bildschirmbaugruppe an, um diese aus dem Computer zu entfernen [3]. Einbauen der Bildschirmbaugruppe Setzen Sie die Bildschirmscharniere in die Steckplätze auf dem Computer ein. -
Seite 29: Bildschirmblende
Bodenabdeckung 13. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmblende Entfernen der Bildschirmblende ANMERKUNG: Die Bildschirmblende ist nur für Systeme ohne Touch-Funktion verfügbar. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 30 Bodenabdeckung Akku Bildschirmbaugruppe Bildschirmblende ANMERKUNG: Dies gilt nur für Systeme ohne Touch-Funktion. So entfernen Sie den Bildschirm bei Systemen ohne Touch-Funktion: a. Entfernen Sie die Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1]. b. Heben und drehen Sie den Bildschirm um, um auf das eDP-Kabel zuzugreifen [2]. c.
- Seite 31 b. Legen Sie den Bildschirm mit dem Display nach unten. c. Schieben Sie die Bildschirmbaugruppe, um auf das eDP-Kabel zuzugreifen. d. Ziehen Sie das Klebeband ab, um auf das eDP-Kabel zuzugreifen [1]. e. Trennen Sie das eDP-Kabel vom Anschluss auf der Rückseite des Bildschirms [2, 3]. f.
-
Seite 33: Einbauen Des Bildschirms
Einbauen des Bildschirms So bauen Sie den Bildschirm bei Systemen ohne Touch-Funktion ein: a. Schließen Sie das eDP-Kabel an den Anschluss auf der Rückseite des Bildschirms an und befestigen Sie das Klebeband. b. Richten Sie den Bildschirm an den Halterungen auf der Bildschirmbaugruppe aus. c. -
Seite 34: Einbauen Des Bildschirmscharniers
Abbildung 1. Entfernen der Scharniere bei einem System ohne Touch-Funktion Abbildung 2. Entfernen der Scharniere bei einem System mit Touch-Funktion Einbauen des Bildschirmscharniers Richten Sie die Bildschirmscharniere an den Schraubenhalterungen auf der Bildschirmbaugruppe aus. Ziehen Sie die Schrauben fest, mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt wird. Bauen Sie folgende Komponenten ein:... -
Seite 35: Edp-Kabel
Bildschirmblende ANMERKUNG: Dies gilt nur für Systeme ohne Touch-Funktion. Bildschirm ANMERKUNG: Dies gilt nur für Systeme mit Touch-Funktion. Bildschirmbaugruppe Akku Bodenabdeckung Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems. eDP-Kabel Entfernen des eDP-Kabels Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 36: Einbauen Des Edp-Kabels
Abbildung 4. Entfernen des eDP-Kabels bei Systemen mit Touch-Funktion Einbauen des eDP-Kabels Führen Sie das Bildschirmkabel durch die Führungsklammern auf der Bildschirmbaugruppe. Bringen Sie das Kamerakabelklebeband an und schließen Sie das Kamerakabel an. Schließen Sie das eDP-Kabel an den Anschluss auf der Bildschirmbaugruppe an. Bauen Sie folgende Komponenten ein: Bildschirm Bildschirmblende... - Seite 37 ANMERKUNG: Dies gilt nur für Systeme ohne Touch-Funktion. Bildschirm Ziehen Sie das Klebeband ab, mit dem die Kamera an der Bildschirmbaugruppe befestigt ist [1]. Trennen Sie das Kamerakabel vom Anschluss auf der Bildschirmbaugruppe [2]. Heben Sie die Kamera an und entfernen Sie sie von der Bildschirmbaugruppe [3]. Abbildung 5.
-
Seite 38: Einbauen Der Kamera
Einbauen der Kamera Setzen Sie die Kamera auf die Bildschirmbaugruppe. Verbinden Sie das Kamerakabel mit dem entsprechenden Anschluss am Bildschirm. Bringen Sie das Klebeband an, um die Kamera an der Bildschirmbaugruppe zu befestigen. Bauen Sie folgende Komponenten ein: Bildschirm Bildschirmblende ANMERKUNG: Dies gilt nur für Systeme ohne Touch-Funktion. - Seite 39 Bauen Sie die folgenden Komponenten auf der neuen Handballenstütze ein. Tastaturbaugruppe Systemplatine Knopfzellenbatterie WLAN-Karte WWAN-Karte Smart Card-Kartenträger Speichermodul Kühlkörperbaugruppe Netzanschluss Docking-Rahmen Bildschirmbaugruppe Smart Card-Kartenträger Lautsprecher Akku Bodenabdeckung Befolgen Sie die Schritte unter Nach der Arbeit an Komponenten im Inneren des Systems.
-
Seite 40: System-Setup
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... -
Seite 41: System-Setup-Optionen
System-Setup-Optionen ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise gar nicht oder anders als aufgeführt angezeigt. Optionen des Bildschirms "General" (Allgemein) In diesem Abschnitt werden die primären Hardwarefunktionen Ihres Computers beschrieben. Option Beschreibung Systeminformation In diesem Abschnitt werden die primären Hardwarefunktionen Ihres Computers beschrieben. -
Seite 42: Beschreibung
Option Beschreibung • Enabled w/PXE (mit PXE aktiviert): Diese Option ist standardmäßig aktiviert. Parallel Port Ermöglicht die Konfiguration der parallelen Schnittstelle auf der Docking-Station. Die Optionen sind: • Disabled (Deaktiviert) • AT: Diese Option ist standardmäßig aktiviert. • • Serial Port Ermöglicht die Konfiguration der integrierten seriellen Schnittstelle. -
Seite 43: Bildschirm Optionen
Option Beschreibung ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. USB PowerShare Dieses Feld konfiguriert das Verhalten der USB-PowerShare-Funktion. Diese Option ermöglicht das Aufladen externer Geräte über den USB-PowerShare-Anschluss unter Verwendung der in der Systembatterie gespeicherte Energie. Audio Dieses Feld aktiviert oder deaktiviert den integrierten Audio-Controller. -
Seite 44: Optionen Des Bildschirms "Security" (Sicherheit)
Optionen des Bildschirms "Security" (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administratorkennworts (Admin). ANMERKUNG: Sie müssen das Administratorkennwort festlegen, bevor Sie das Systemkennwort oder das Festplattenkennwort festlegen. Durch das Löschen des Administratorkennworts werden das Systemkennwort und das Festplattenkennwort automatisch gelöscht. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. -
Seite 45: Optionen Des Bildschirms "Secure Boot" (Sicherer Start)
Option Beschreibung • TPM (Standardmäßig aktiviert) • Clear (Löschen) • PPI Bypass for Enabled Commands (PPI-Kennwortumgehung für aktivierte Befehle) • PPI Bypass for Disabled Commands (PPI-Kennwortumgehung für deaktivierte Befehle) • Deaktiviert • Aktiviert ANMERKUNG: Zum hoch- und Herunterstufen TPM1.2/2.0 installieren, laden Sie die TPM- Wrapper Tool (Software). - Seite 46 Option Beschreibung • Aktiviert Enklave Memory Diese Option setzt die SGX Enklave Reserve Speichergröße. Die Optionen sind: Size: • 32 MB • 64 MB • 128 MB Intel Software Diese Felder stellen Ihnen eine gesicherte Umgebung für die Ausführung von Codes/das Speichern von Guard Extensions vertraulichen Informationen im Kontext des Main OS bereit.
-
Seite 47: Intel Software Guard Erweiterungen Optionen Des Bildschirms
Option Beschreibung • 32 MB • 64 MB • 128 MB Intel Software Guard Erweiterungen Optionen des Bildschirms " Option Beschreibung Intel SGX Enable Dieses Feld gibt Ihnen die Bereitstellung eines gesicherten Umgebung für die Ausführung Code/Speichern von vertraulichen Informationen im Kontext der main OS. Die Optionen sind: •... -
Seite 48: Optionen Des Bildschirms "Power Management" (Energieverwaltung)
Option Beschreibung Standardeinstellung: Die Option ist aktiviert. Hyper-Thread Ermöglicht das Aktivieren oder Deaktivieren von Hyper-Threading im Prozessor. Control • Deaktiviert • Aktiviert Standardeinstellung: Enabled (Aktiviert). Optionen des Bildschirms "Power Management" (Energieverwaltung) Option Beschreibung AC Behavior Ermöglicht die Aktivierung oder Deaktivierung des automatischen Einschaltens des Computers, wenn das Netzteil angeschlossen ist. -
Seite 49: Optionen Des Bildschirms "Post Behavior" (Verhalten Beim Post)
• Standard – Lädt den Akku vollständig mit Standardrate auf. • ExpressCharge (Schnelllademodus) – Der Akku wird innerhalb eines kurzen Zeitraums mit der Dell Technologie zum schnellen Aufladen geladen. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung) •... - Seite 50 Option Beschreibung Keypad Ermöglicht die Auswahl einer von zwei Methoden zum Aktivieren des numerischen Tastenblocks, der in die (Embedded) interne Tastatur eingebettet ist. • Fn Key Only (Nur Fn-Taste): Diese Option ist standardmäßig aktiviert. • By Numlock (Durch Num-Sperre) ANMERKUNG: Wenn das Setup ausgeführt wird, ist diese Option nicht wirksam. Das Setup funktioniert nur im Modus „Fn Key Only“...
-
Seite 51: Optionen Des Bildschirms "Virtualization Support" (Unterstützung Der Virtualisierung)
Optionen des Bildschirms "Virtualization support" (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Intel Virtualization Technology (Intel- Virtualisierungstechnologie). Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) (Standard). VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 52: Optionen Im Fenster Des Systemprotokolls
Wenn Sie einen Laptop verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 53: System- Und Setup-Kennwort
Sie können auch analysieren, welche Treiber aktualisiert werden müssen. Um dies für Ihr Produkt auszuführen, klicken Sie auf Analyze System for Updates (System nach Aktualisierungen analysieren) und befolgen Sie die Anweisungen auf dem Bildschirm. 10. Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus. -
Seite 54: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass die Option Password Status (Kennwortstatus) (im System-Setup ) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorsie versuchen zu löschen oder ändern Sie das vorhandene System- und/oder Setup-Kennwort zu. Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. -
Seite 55: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 56: Akkuzustandsanzeige
Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter angeschlossen, der nicht und weiß blinkend von Dell stammt. Verbinden Sie den Akkuanschluss erneut und ersetzen Sie den Akku, wenn das Problem erbneut auftritt. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter. Verbinden Sie den Akkuanschluss erneut blinkend und stetig und ersetzen Sie den Akku, wenn das Problem erbneut auftritt. -
Seite 57: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. So erhalten Sie weitere Informationen zur Konfiguration des Computers: • Unter Windows 10 klicken oder tippen Sie auf Start → Einstellungen → System → Info. • Unter Windows 8.1 und Windows 8 klicken oder tippen Sie auf Start →... -
Seite 58: Audio - Technische Daten
Audio – Technische Daten Funktion Technische Daten Typen Vierkanal-High-Definition-Audio Controller Realtek ALC3235 Stereo- 24-Bit (Analog-zu-Digital und Digital-zu-Analog) Konvertierung Interne Schnittstelle High-Definition-Audio Externe Schnittstelle Mikrofoneingang, Stereokopfhörer- und Headset-Kombianschluss Lautsprecher Zwei Interner Verstärker 2 W (Effektivwert) je Kanal Lautstärkeregler Abkürzungstasten Grafik – Technische Daten Funktion Technische Daten Auf Systemplatine integriert... -
Seite 59: Funktionen
Funktionen Technische Daten • Bluetooth 4.1 LE Anschlüsse und Stecker – Technische Daten Funktion Technische Daten Audio Ein Mikrofonanschluss, Anschluss für Stereokopfhörer/-lautsprecher Video • Ein HDMI-Anschluss • Ein mDP Netzwerkadapter ein RJ-45-Anschluss Ein USB 3.0, ein PowerShare Speicherkartenleser Unterstützung von bis zu SD4.0 Micro uSIM Einprozessorsystem (Subscriber Identity... -
Seite 60: Tastatur Technische Daten
Funktion Technische Daten Höhe 194,9 mm (7,67 Zoll) Breite 302,8 mm (11,9 Zoll) Diagonale 5,95 mm (0,23 Zoll) Maximale Auflösung 1920 x 1080 Bildwiederholfrequen 60 Hz/48 Hz Maximale +/-80° Betrachtungswinkel (horizontal) Maximale +/-80° Betrachtungswinkel (vertikal) Bildpunktgröße 0,144 x 0,144 Tastatur Technische Daten Funktion Technische Daten Anzahl der Tasten... -
Seite 61: Netzadapter Technische Daten
Funktion Technische Daten Gewicht 195,0 g (0,43 lb) Spannung 11,10 V Gleichspannung 4 Zellen: Tiefe 105,9 mm (4,17 Zoll) Höhe 6,1 mm (0,24 Zoll) Breite 238,00 mm (9,37 Zoll) Gewicht 300,00 g (0,66 lb) Spannung 7,40 V Gleichspannung Lebensdauer 300 Entlade-/Ladezyklen Temperaturbereich Betrieb •... -
Seite 62: Physische Abmessungen
Physische Abmessungen Funktion Technische Daten Höhe an der 16,85mm (0,66 Zoll) Vorderseite (kein Touchscreen) Höhe an der 18,30 mm (0,72 Zoll) Vorderseite (Touchscreen) Höhe an der 18,85mm (0,74 Zoll) Rückseite (kein Touchscreen) Höhe an der 20,95 mm (0,82 Zoll) Rückseite (Touchscreen) Breite 310,5 mm (12,22 Zoll) -
Seite 63: Kontaktaufnahme Mit Dell
Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
