Inhaltszusammenfassung für Dell Latitude E7240

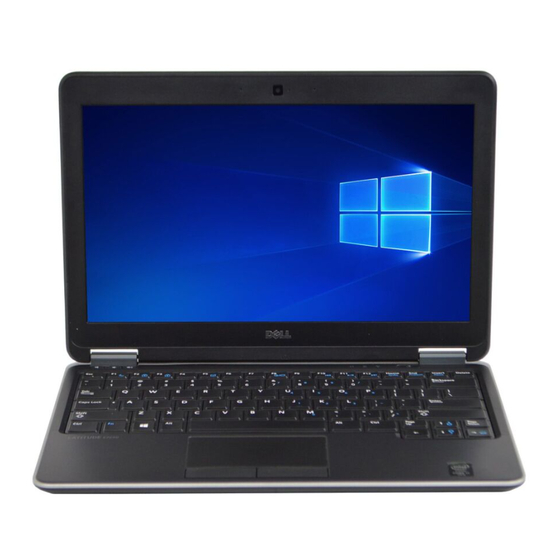

- Seite 1 Dell Latitude E7240 Benutzerhandbuch Vorschriftenmodell: P22S Vorschriftentyp: P22S001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer....................... 5 ..................5 Vor der Arbeit an Komponenten im Innern des Computers .............................7 Ausschalten des Computers ..................7 Nach Abschluss der Arbeiten im Innern des Computers 2 Docking des Computers......................9 3 Entfernen und Einbauen von Komponenten................. 11 ............................11 Empfohlene Werkzeuge .............................. - Seite 4 Zuweisen eines System- und Setup-Kennworts ..........51 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 6 Diagnostics (Diagnose)......................53 ..53 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) .............................54 Gerätestatusanzeigen ..............................54 Akkustatusanzeigen 7 Technische Daten........................57 8 Kontaktaufnahme mit Dell......................63...
-
Seite 5: Arbeiten Am Computer
Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. - Seite 6 Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe „Ausschalten des Computers“). Falls der Computer mit einem Docking-Gerät verbunden ist, trennen Sie die Verbindung.
-
Seite 7: Ausschalten Des Computers
VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. - Seite 8 Schalten Sie den Computer ein.
-
Seite 9: Docking Des Computers
Platzieren Sie die Docking-Unterlegscheibe so, dass sie im entsprechenden Platz auf der Docking-Station einrastet. b. Platzieren Sie den Computer auf der Docking-Unterlegscheibe, um ihn zu docken. ANMERKUNG: Diese Docking-Unterlegscheibe ist nur zum Docking der Computer Latitude E7240/Latitude E7440 verwendbar. Andere Dell Computer können mit dieser Docking-Unterlegscheibe nicht gedockt werden. -
Seite 11: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Systemübersicht Abbildung 1. -
Seite 12: Entfernen Der Sd-Karte
WLAN-Karte WWAN-Karte Speichermodul Kühlkörper Abbildung 2. Innenansicht – Vorderseite Knopfzellenbatterie SIM-Kartenplatine Lautsprecher Systemplatine Wi-Fi-Umschaltplatine Systemlüfter Bildschirmbaugruppe Entfernen der SD-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. Ziehen Sie die SD-Karte aus dem Computer heraus. -
Seite 13: Einsetzen Der Sd-Karte
Einsetzen der SD-Karte Schieben Sie die SD-Karte in den Steckplatz, bis sie hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen des Akkus Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Schieben Sie die Akkuentriegelung zum Entriegeln des Akkus in die entriegelte Position. -
Seite 14: Einbauen Des Akkus
Heben Sie den Akku aus dem Computer. Einbauen des Akkus Schieben Sie die Akku in den Steckplatz, bis er hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen der Abdeckung an der Unterseite Vor der Arbeit an Komponenten im Innern des Computers . - Seite 15 Entfernen Sie die Schrauben, mit denen die Abdeckung am Computer befestigt ist. Heben Sie die Abdeckung an der Unterseite an, um sie vom Computer zu entfernen.
-
Seite 16: Einsetzen Der Abdeckung An Der Unterseite
Einsetzen der Abdeckung an der Unterseite Setzen Sie die Abdeckung an der Unterseite passend zu den Schraublöchern auf den Computer. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Setzen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 17: Einsetzen Des Tastaturrahmens
Führen Sie einen Plastikstift unter dem Tastaturrahmen entlang, um ihn vom Computer zu lösen. Heben Sie den Tastaturrahmen vom Computer ab und entfernen Sie ihn. Einsetzen des Tastaturrahmens Richten Sie den Tastaturrahmen an seinem Fach aus. Drücken Sie die Seiten des Tastaturrahmens nach unten, bis er einrastet. Setzen Sie den Akku ein. -
Seite 18: Einsetzen Der Tastatur
Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Schieben Sie die Tastatur vom Computer [1]. b. Heben Sie die Tastatur vom Computer ab [2]. Einsetzen der Tastatur Schließen Sie das Tastaturkabel an und ziehen Sie die Schraube, mit der die Tastatur am Computer befestigt ist. Schieben Sie die Tastatur in ihr Fach und stellen Sie sicher, dass sie einrastet. -
Seite 19: Einsetzen Der Handballenstütze
Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Ziehen Sie das Kabel vom Computer ab. b. Heben Sie die Verriegelung an, die das Tastaturkabel am Computer befestigt [1]. c. Trennen Sie das Tastaturkabel [2]. d. Trennen Sie das Touchscreen-Kabel vom Computer [3]. e. -
Seite 20: Entfernen Der Wlan-Schalterplatine
Entfernen der WLAN-Schalterplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie: a. SD-Karte b. Akku c. Hintere Bodenabdeckung d. Tastaturrahmen e. Tastatur Handballenstütze Trennen Sie die WLAN-Schalterplatine von der Systemplatine und entfernen Sie die Schraube, mit der die WLAN- Schalterplatine am Computer befestigt ist. -
Seite 21: Einbauen Des Speichermoduls
Drücken Sie die Sicherungsklammern vorsichtig vom Speichermodul weg, bis es herausspringt. Entfernen Sie das Speichermodul aus seinem Anschluss auf der Systemplatine. Einbauen des Speichermoduls Legen Sie das Speichermodul in den Speichersockel ein. Drücken Sie auf die Halteklammern, um das Speichermodul auf der Systemplatine zu sichern. Einbau von: a. -
Seite 22: Entfernen Der Wwan-Karte
Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der WWAN-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen Sie: a. Akku b. SD-Karte c. Hintere Bodenabdeckung Trennen Sie die Antennenkabel von der WWAN-Karte. -
Seite 23: Einsetzen Der Bildschirmblende
Hebeln Sie die Kanten der Bildschirmblende nach oben. Entfernen Sie die Bildschirmblende von der Bildschirmbaugruppe. Einsetzen der Bildschirmblende Richten Sie die Bildschirmblende aus und lassen Sie sie einrasten. Richten Sie die Scharnierabdeckung an der Bildschirmbaugruppe aus und lassen Sie sie einrasten. Bauen Sie den Akku ein. -
Seite 24: Einsetzen Des Bildschirms
Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Entfernen Sie das Klebeband am LVDS-Kabelanschluss [1]. b. Trennen Sie das LVDS-Kabel vom Bildschirm [2]. c. Entfernen Sie den Bildschirm von der Bildschirmbaugruppe [3]. Einsetzen des Bildschirms Verbinden Sie das Bildschirmkabel (LVDS-Kabel) mit seinem Anschluss am Bildschirm. Bringen Sie den Bildschirm in seine ursprüngliche Position an der Bildschirmbaugruppe. -
Seite 25: Einsetzen Der Knopfzellenbatterie
Trennen Sie das Kabel der Knopfzellenbatterie von der Systemplatine. Entfernen Sie die Kabel aus dem Steckplatz, und entfernen Sie die Knopfzellenbatterie aus dem Computer. Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in ihren Steckplatz. Verlegen Sie das Kabel und schließen Sie das Kabel der Knopfzellenbatterie an die Systemplatine an. Verbinden Sie das E/A-Kabel mit der Systemplatine. -
Seite 26: Einbauen Der Lautsprecher
Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Trennen Sie das Lautsprecherkabel [1]. b. Entfernen Sie die Schrauben, mit denen die Lautsprecher am Computer befestigt sind. c. Ziehen Sie das Lautsprecherkabel aus der Systemplatine heraus [2]. d. -
Seite 27: Einbauen Der Bildschirmscharnierabdeckung
Entfernen Sie die Schrauben, mit denen die Bildschirmscharnierabdeckung am Computer befestigt ist. Heben Sie die Bildschirmscharnierabdeckungen an. Einbauen der Bildschirmscharnierabdeckung Platzieren Sie die Bildschirmscharnierabdeckung aus und ziehen Sie die Schrauben fest, mit denen die Bildschirmscharnierabdeckung am Computer befestigt ist. Setzen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 28: Einbauen Des Kühlkörpers
Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Heben Sie den Kühlkörper aus dem Computer [1]. b. Entfernen Sie den Kühlkörper aus dem Computer [2]. Einbauen des Kühlkörpers Platzieren Sie den Kühlkörper an seiner ursprüngliche Position am Computer. Ziehen Sie die Schrauben fest, um den Kühlkörper am Computer zu befestigen. - Seite 29 Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Trennen Sie das WLAN-Kabel von der Systemplatine [1]. b. Lösen Sie das WLAN-Kabel aus dem Steckplatz [2]. c. Entfernen Sie die Schraube, mit der der Kühlkörper am Computer befestigt ist. Führen Sie die folgenden Schritte aus, wie in der Abbildung gezeigt: Trennen Sie die Antennenkabel von der Wireless-Lösung.
-
Seite 30: Einsetzen Der Bildschirmbaugruppe
Einsetzen der Bildschirmbaugruppe Führen Sie das LVDS-Kabel und die Wireless-Antennenkabel durch die Öffnungen am Gehäuse und schließen Sie sie an. Platzieren Sie die Bildschirmbaugruppe auf dem Computer. Ziehen Sie die Schrauben an beiden Seiten fest, um die Bildschirmbaugruppe zu befestigen. Ziehen Sie die Schraube fest, mit der der Kühlkörper am Computer befestigt ist. -
Seite 31: Einsetzen Des Systemlüfters
Einsetzen des Systemlüfters Schließen Sie das Systemlüfterkabel an die Systemplatine an. Ziehen Sie die Schrauben fest, mit denen der Systemlüfter im Computer befestigt ist. Richten Sie den Systemlüfter an seiner Position auf der Systemplatine aus. Einbau von: a. Bildschirmscharnierabdeckung b. Handballenstütze c. -
Seite 32: Einbauen Der Systemplatine
Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Heben Sie die E/A-Verriegelung an [1]. b. Entfernen Sie das E/A-Kabel von der Systemplatine [2]. c. Trennen Sie das E/A-Kabel von der Systemplatine [3]. d. Trennen Sie das Lautsprecherkabel von der Systemplatine. e. -
Seite 33: Entfernen Des Stromanschlusses
Einbau von: a. Systemlüfter b. Kühlkörper c. Bildschirmbaugruppe d. Bildschirmscharnierabdeckung e. Lautsprecher Handballenstütze g. Tastatur h. Tastaturrahmen mSATA Hintere Bodenabdeckung k. Akku SD-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers . Entfernen des Stromanschlusses Vor der Arbeit an Komponenten im Innern des Computers . - Seite 34 Einbau von: a. Systemlüfter b. Handballenstütze c. Tastatur d. Hintere Bodenabdeckung e. Akku SD-Karte Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter...
-
Seite 35: Informationen Zum Docking-Port
Informationen zum Docking-Port Der Docking-Port dient zum Anschließen des Laptops an eine Docking-Station (optional). Docking-Port... -
Seite 37: System-Setup
System-Setup Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 38: System-Setup-Optionen
Tasten Navigation <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird eine Meldung angezeigt, in der Sie aufgefordert werden, alle nicht gespeicherten Änderungen zu speichern und das System erneut zu starten. <F1>... - Seite 39 Option Beschreibung (Primäre Festplatte, Gerät im fest eingebauten Schacht, eSATA- Systemgerät, eSATA-Docking-Gerät, LOM-MAC-Adresse, Grafikcontroller, Grafik-BIOS-Version, Grafikspeicher, Bedienfeldtyp, Systemeigene Auflösung, Audiocontroller, Modemcontroller, Wi-Fi- Gerät, WiGig-Gerät, Mobiltelefon, Bluetooth-Gerät). Battery Information Zeigt den Akkustatus und den mit dem Computer verbundenen Netzteiltyp an. Boot Sequence Ermöglicht das Ändern der Reihenfolge, in der der Computer das Betriebssystem zu finden versucht.
- Seite 40 Option Beschreibung Schnittstelle sind die folgenden Einstellungen möglich: • Disabled (Deaktiviert) • • • ECP (Latitude 7440) Serial Port Identifiziert und definiert die Einstellungen der seriellen Schnittstelle. Sie können folgende Einstellungen für die serielle Schnittstelle festlegen: • Disabled (Deaktiviert) • COM1 (Standardeinstellung) •...
- Seite 41 Option Beschreibung • Enable SMART Reporting (SMART- Berichte aktivieren) Diese Option ist standardmäßig deaktiviert. USB Configuration Ermöglicht das Festlegen der USB- Konfiguration. Die Optionen sind: • Enable Boot Support (Startunterstützung aktivieren) • Enable External USB Port (Externen USB- Anschluss aktivieren) •...
- Seite 42 Option Beschreibung • Enable Camera (Kamera aktivieren) • Enable Media Card (Medienkarte aktivieren) • Disable Media Card (Medienkarte deaktivieren) Standardeinstellung: Alle Geräte sind aktiviert Tabelle 4. Video Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach der Energiequelle (On Battery [Akkubetrieb] und On AC [Betrieb am Stromnetz]).
- Seite 43 Option Beschreibung • Reboot bypass (Neustart umgehen) Password Change Ermöglicht das Aktivieren der Deaktivierungsberechtigung bezüglich der System- und Festplattenkennwörter, wenn das Admin-Kennwort festgelegt ist. Standardeinstellung: Allow Non-Admin Password Changes (Änderungen an anderen Kennwörtern als dem Admin-Kennwort zulassen) ist nicht ausgewählt. Non-Admin Setup Changes Ermöglicht Ihnen, festzulegen, ob Änderungen der Setup-Optionen bei festgelegtem Administratorkennwort erlaubt sind.
- Seite 44 Benutzerdefinierten Modus aktivieren ist standardmäßig deaktiviert. Die Optionen sind: • • • • Wenn der benutzerdefinierte Modus aktiviert ist, werden die entsprechenden Optionen für PK, KEK, db und dbx angezeigt. Die Optionen sind: • Save to File (In Datei speichern) – Speichert den Schlüssel in einer vom Benutzer ausgewählten Datei.
- Seite 45 Option Beschreibung Standardeinstellung: Enable Intel TurboBoost (Intel TurboBoost aktivieren) Hyper-Thread Control Ermöglicht das Aktivieren oder Deaktivieren von HyperThreading im Prozessor. Standardeinstellung: Enabled (Aktiviert) Rapid Start Technology Die Intel Rapid Start-Funktion kann die Akkulebensdauer optimieren, indem das System im Ruhemodus nach einer vom Benutzer festgelegten Zeit automatisch in einen Energiesparzustand versetzt wird.
- Seite 46 Option Beschreibung • Disabled (Deaktiviert) – Das System darf nicht hochgefahren werden, wenn es spezielle LAN-Signale von einem LAN oder WLAN empfängt. (Standardeinstellung) • LAN Only (Nur LAN) – Das System kann durch spezielle LAN-Signale hochgefahren werden. • WLAN Only (Nur WLAN) •...
- Seite 47 Option Beschreibung • Enable Adapter Warnings (Adapterwarnungen aktivieren) Keypad (Embedded) Ermöglicht die Auswahl einer von zwei Modi zum Aktivieren des numerischen Tastenblocks, der in die interne Tastatur integrierte ist. • Fn Key Only (Nur Fn-Taste) • By Numlock (Durch Num-Sperre) ANMERKUNG: Wenn das Setup ausgeführt wird, ist diese Option nicht wirksam, das Setup funktioniert nur im Modus „Fn Key Only“...
- Seite 48 Option Beschreibung Standardeinstellung: Enable Intel Virtualization Technology (Intel- Virtualisierungstechnologie aktivieren) VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®- Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). Enable VT for Direct I/O (VT für direkte E/A aktivieren) – Diese Option ist standardmäßig aktiviert.
-
Seite 49: Aktualisieren Des Bios
Update verfügbar ist. Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 50: Zuweisen Eines System- Und Setup-Kennworts
Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort) Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen (Setup-Kennwort) des Computers eingeben müssen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn Ihr Computer nicht gesperrt und unbeaufsichtigt ist, kann jede Person auf die auf dem System gespeicherten Daten zugreifen. -
Seite 51: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts
Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Stellen Sie sicher, dass der Password Status Kennwortstatus) (im System-Setup) auf Unlocked (Nicht gesperrt) gesetzt ist, bevorSie versuchen, das vorhandende System- und/oder -Kennwort zu löschen oder zu ändern. Sie können ein vorhandenes System-oder Setup-Kennwort nicht löschen oder ändern, wenn der Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. -
Seite 53: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 54: Gerätestatusanzeigen
Gerätestatusanzeigen Tabelle 14. Gerätestatusanzeigen Leuchtet, wenn Sie den Computer einschalten, und blinkt, wenn sich der Computer im Energieverwaltungsmodus befindet. Leuchtet, wenn der Computer Daten liest oder schreibt. Leuchtet kontinuierlich auf oder blinkt, um den Ladezustand des Akkus anzuzeigen. Leuchtet, wenn das Wireless-Netzwerk aktiviert ist. Die LEDs der Statusanzeige befinden sich normalerweise entweder über der Tastatur oder links neben ihr. - Seite 55 Abwechselnd An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von gelb und weiß Dell stammt, angeschlossen. blinkend Abwechselnd Vorübergehender Akkufehler bei angeschlossenem Netzadapter. gelb blinkend und stetig weiß leuchtend Konstant gelb Schwerwiegender Akkufehler bei angeschlossenem Netzadapter.
-
Seite 57: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems. - Seite 58 Funktion Technische Daten Stereo-Konvertierung 24-Bit (Analog-zu-Digital und Digital-zu-Analog) Schnittstelle: Intern High-Definition-Audio Extern Mikrofoneingang, Stereokopfhörer- und Headset-Kombianschluss Lautsprecher zwei Interner Verstärker 1 W (Effektivwert) je Kanal Lautstärkeregler Abkürzungstasten Tabelle 20. Video Funktion Technische Daten auf Systemplatine integriert Controller: Intel HD-Grafikkarte 4600 Separat AMD Radeon HD 8690M Grafikkarte Datenbus...
- Seite 59 Tabelle 23. Anschlüsse und Stecker Funktionen Technische Daten Audio ein Mikrofonanschluss, Anschluss für Stereokopfhörer/- lautsprecher Video Mini-DisplayPort-Anschluss Netzwerkadapter RJ-45-Anschluss USB 3.0 zwei USB 3.0-kompatible Anschlüsse Speicherkartenleser Unterstützung von bis zu SD4.0 Micro uSIM (Subscriber Identity Module)-Karte Docking-Port Tabelle 24. Anzeige Funktion Technische Daten Latitude 7240...
- Seite 60 Funktion Technische Daten Latitude 7240 Latitude 7440 Y-Achse 60,8 mm 47 mm Tabelle 27. Akku Funktion Technische Daten • „Intelligenter“ Lithium-Ionen-Akku mit 3 Zellen • „Intelligenter“ Lithium-Ionen-Akku mit 4 Zellen Abmessungen: Latitude 7240 Latitude 7440 3 Zellen/4 Zellen Tiefe 80,75 mm (3,18 Zoll) 74,75 mm (2,94 Zoll) Höhe 7,20 mm (0,28 Zoll)
- Seite 61 Funktion Technische Daten Abmessungen 22 x 66 x 106 mm (0,87 x 2,60 x 4,17 Zoll) Temperaturbereich: Betrieb 0°C bis 40°C (32°F bis 104°F) Nicht in Betrieb -40°C bis 70°C (-40°F bis 158°F) Tabelle 29. Abmessungen und Gewicht Funktion Latitude 7240 Latitude 7440 Höhe 20,0 mm (0,79 Zoll)
-
Seite 63: Kontaktaufnahme Mit Dell
Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website dell.com/contactdell auf.
