Quicklinks

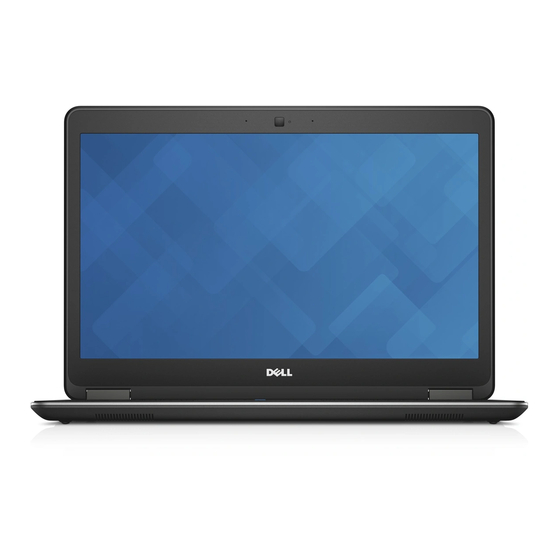

Dell Latitude E7440
Benutzerhandbuch
Vorschriftenmodell: P40G
Vorschriftentyp: P40G001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude E7440

Inhaltszusammenfassung für Dell Latitude E7440

  • Seite 1 Dell Latitude E7440 Benutzerhandbuch Vorschriftenmodell: P40G Vorschriftentyp: P40G001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer..................5 ............... 5 Vor der Arbeit an Komponenten im Innern des Computers ......................... 6 Ausschalten des Computers ..............7 Nach Abschluss der Arbeiten im Innern des Computers 2 Entfernen und Einbauen von Komponenten...........8 ........................8 Empfohlene Werkzeuge ............................
  • Seite 4 Zuweisen eines System- und Setup-Kennworts ...... 57 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 5 Diagnostics (Diagnose)..................59 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des ............................59 Computers) ......................... 60 Gerätestatusanzeigen ..........................61 Akkustatusanzeigen 6 Technische Daten....................62 7 Kontaktaufnahme mit Dell................67...

  • Seite 5: Arbeiten Am Computer

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 6: Ausschalten Des Computers

    Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe „Ausschalten des Computers“). Falls der Computer mit einem Docking-Gerät verbunden ist, trennen Sie die Verbindung.

  • Seite 7: Nach Abschluss Der Arbeiten Im Innern Des Computers

    Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell- Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard.

  • Seite 8: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift...

  • Seite 9: Systemübersicht

    Systemübersicht Innenansicht – Rückseite Speichermodul Akkufach SIM-Kartensteckplatz Knopfzellenakku Speichergerät WWAN-Karte WLAN-Karte Anschluss der Docking-Station Kühlkörper Systemlüfter...

  • Seite 10: Innenansicht - Rückseiteinnenansicht - Vorderseite

    Innenansicht – Vorderseite E/A-Platine Lautsprecher Systemplatine Bildschirmbaugruppe Entfernen der SD-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Drücken Sie leicht auf die SD-Karte, bis sie aus dem Computer herausspringt. Ziehen Sie die SD-Karte aus dem Computer heraus. Einsetzen der SD-Karte Schieben Sie die SD-Karte in den Steckplatz, bis sie hörbar einrastet.

  • Seite 11: Entfernen Des Akkus

    Entfernen des Akkus Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Schieben Sie die Akkuentriegelung zum Entriegeln des Akkus in die entriegelte Position. Entfernen Sie den Akku aus dem Computer.

  • Seite 12: Einbauen Des Akkus

    Einbauen des Akkus Schieben Sie die Akku in den Steckplatz, bis er hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie den Akku.
  • Seite 13 Heben Sie die Abdeckung an der Unterseite an, um sie vom Computer zu entfernen.

  • Seite 14: Einsetzen Der Abdeckung An Der Unterseite

    Einsetzen der Abdeckung an der Unterseite Setzen Sie die Abdeckung an der Unterseite passend zu den Schraublöchern auf den Computer. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Setzen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.
  • Seite 15 Heben Sie den Festplattenträger aus dem Computer. Trennen Sie das Festplattenkabel, mit dem die Festplatte am Festplattenträger befestigt ist. Entfernen Sie die Schraube, mit der die Festplatte am Festplattenträger befestigt ist, und nehmen Sie die Festplatte vom Festplattenträger.

  • Seite 16: Einsetzen Des Festplattenlaufwerks

    Einsetzen des Festplattenlaufwerks Schieben Sie die Festplatten in Ihren Steckplatz im Computer. Ziehen Sie die Schraube fest, mit der die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist. Verbinden Sie das Festplattenlaufwerkkabel mit dem Festplattenträger. Platzieren Sie die Laufwerkhalterung und ziehen Sie die Schraube fest, mit der die Laufwerkhalterung am Computer befestigt ist.

  • Seite 17: Einbauen Des Tastaturrahmens

    Einbauen des Tastaturrahmens Legen Sie den Tastaturrahmen auf die dafür vorgesehene Öffnung. Drücken den Tastaturrahmen an den Seiten nach unten, bis er einrastet. Bauen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.

  • Seite 18: Einsetzen Der Tastatur

    h. Entfernen Sie das Kabel von der Systemplatine [8]. Drehen Sie den Computer um und entfernen Sie die Schrauben, mit denen die Tastatur am Computer befestigt ist. Heben Sie die Tastatur vom Computer. Einsetzen der Tastatur Schließen Sie das Tastaturkabel an und befestigen Sie es mit Klebeband an der Tastatur. Schließen Sie das Tastaturkabel an die Systemplatine an.

  • Seite 19: Entfernen Der Wlan-Karte

    a. Tastaturrahmen b. Hintere Bodenabdeckung c. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der WLAN-Karte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a.

  • Seite 20: Einbauen Des Speichermoduls

    Einbauen des Speichermoduls Legen Sie das Speichermodul in den Speichersockel ein. Drücken Sie auf die Halteklammern, um das Speichermodul auf der Systemplatine zu sichern. Einbau von: a. Hintere Bodenabdeckung b. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.

  • Seite 21: Entfernen Der Handballenstütze

    Entfernen der Handballenstütze Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. SD-Karte b. Akku c. Hintere Bodenabdeckung d. Festplattenlaufwerk e. Tastaturrahmen f. Tastatur Entfernen Sie die Schrauben, mit denen die Handballenstützen-Baugruppe am Computer befestigt ist.
  • Seite 22 Heben Sie die Handballenstütze vom Computer.

  • Seite 23: Einsetzen Der Handballenstütze

    Einsetzen der Handballenstütze Bringen Sie die Handballenstützen-Baugruppe in ihre ursprüngliche Position im Computer und lassen Sie sie einrasten. Schließen Sie folgende Kabel an die Systemplatine an: a. Kabel der LED-Betriebsanzeige b. Touchpad-Kabel c. Kabel der LED-Platine Ziehen Sie die Schrauben fest, um die Handballenstütze an der Vorderseite des Computers zu befestigen.

  • Seite 24: Entfernen Der Lautsprecher

    Entfernen der Lautsprecher Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. SD-Karte b. Akku c. Hintere Bodenabdeckung d. Festplattenlaufwerk e. Tastaturrahmen f. Tastatur g. Handballenstütze Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a.

  • Seite 25: Einbauen Der Lautsprecher

    Einbauen der Lautsprecher Richten Sie die Lautsprecher an ihrer ursprünglichen Position aus und befestigen Sie die Schrauben wieder, mit denen die Lautsprecher am Computer befestigt werden. Verlegen Sie das Lautsprecherkabel und verbinden Sie es mit der Systemplatine. Einbau von: a. Handballenstütze b.

  • Seite 26: Einbauen Der Bildschirmscharnierabdeckung

    Einbauen der Bildschirmscharnierabdeckung Platzieren Sie die Bildschirmscharnierabdeckung aus und ziehen Sie die Schrauben fest, mit denen die Bildschirmscharnierabdeckung am Computer befestigt ist. Setzen Sie den Akku ein. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers.
  • Seite 27 Trennen Sie das LVDS- und das Kamerakabel von der Systemplatine. Trennen Sie die Antennenkabel von der Wireless-Lösung.
  • Seite 28 Lösen Sie die Kabel aus dem Steckplatz.
  • Seite 29 Entfernen Sie die Schraube und ziehen Sie die Antennenkabel aus den Löchern am Gehäuse, mit denen die Bildschirmbaugruppe am Computer befestigt ist.
  • Seite 30 Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist und heben Sie die Bildschirmbaugruppe aus dem Computer.

  • Seite 31: Einsetzen Der Bildschirmbaugruppe

    Einsetzen der Bildschirmbaugruppe Führen Sie das LVDS-Kabel und die Wireless-Antennenkabel durch die Öffnungen am Gehäuse und schließen Sie sie an. Platzieren Sie die Bildschirmbaugruppe auf dem Computer. Ziehen Sie die Schrauben an beiden Seiten fest, um die Bildschirmbaugruppe zu befestigen. Führen Sie die Antennenkabel und das LVDS-Kabel durch den Kabelführungskanal.

  • Seite 32: Entfernen Des Systemlüfters

    Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. Akku b. SD-Karte c. Hintere Bodenabdeckung Trennen Sie das Systemlüfterkabel. Entfernen Sie die Schrauben, mit denen der Systemlüfter am Computer befestigt ist, und entfernen Sie den Systemlüfter aus dem Computer. Einsetzen des Systemlüfters Richten Sie den Systemlüfter an seiner Position auf der Systemplatine aus.

  • Seite 33: Einbauen Des Kühlkörpers

    Bildschirmbaugruppe k. Systemplatine Entfernen Sie die Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. Heben Sie den Kühlkörper von der Systemplatine. Einbauen des Kühlkörpers Platzieren Sie den Kühlkörper an seiner ursprüngliche Position auf der Systemplatine. Ziehen Sie die Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Einbau von: a.
  • Seite 34 Bildschirmbaugruppe Führen Sie die folgenden Schritte ausführen, wie in der Abbildung gezeigt: Trennen Sie die E/A- und Lautsprecherkabel von der Systemplatine. a. Heben Sie die E/A-Verriegelung an [1]. b. Trennen Sie das Kabel von der Systemplatine [2]. c. Trennen Sie das Lautsprecherkabel von der Systemplatine [3]. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist.
  • Seite 35 Entfernen Sie die Systemplatine aus dem Computer.

  • Seite 36: Einbauen Der Systemplatine

    Einbauen der Systemplatine Richten Sie die Systemplatine an ihrem Platz im Computer aus. Ziehen Sie die Schrauben fest, um die Systemplatine zu befestigen. Schließen Sie folgende Kabel an die Systemplatine an: a. Lautsprecher b. E/A-Kabel Einbau von: a. Bildschirmbaugruppe b. Bildschirmscharnierabdeckung c.

  • Seite 37: Entfernen Des Stromanschlusses

    Entfernen des Stromanschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. SD-Karte b. Akku c. Hintere Bodenabdeckung d. Tastatur e. Handballenstütze f. Systemlüfter g. Kühlkörper h. Lautsprecher Trennen Sie das Stromversorgungskabel von der Systemplatine und entfernen Sie die Schraube, mit der der Stromversorgungsanschluss am Computer befestigt ist.

  • Seite 38: Entfernen Der E/A-Platine

    Entfernen der E/A-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. SD-Karte b. Akku c. Hintere Bodenabdeckung d. Festplattenlaufwerk e. Tastaturrahmen f. Tastatur g. Handballenstütze h. Lautsprecher Bildschirmscharnierabdeckung Bildschirmbaugruppe k. Systemplatine Trennen Sie das E/A-Kabel von der Systemplatine, entfernen Sie die Schraube, mit der die E/A-Platine am Computer befestigt ist.

  • Seite 39: Entfernen Der Bildschirmblende

    Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie den Akku. Hebeln Sie die Kanten der Bildschirmblende nach oben. Entfernen Sie die Bildschirmblende von der Bildschirmbaugruppe.

  • Seite 40: Einsetzen Des Bildschirms

    Führen Sie die folgenden Schritte aus, wie in der Abbildung dargestellt: a. Entfernen Sie das Klebeband am LVDS-Kabelanschluss [1]. b. Trennen Sie das LVDS-Kabel vom Bildschirm [2]. c. Entfernen Sie den Bildschirm von der Bildschirmbaugruppe [3]. Einsetzen des Bildschirms Verbinden Sie das Bildschirmkabel (LVDS-Kabel) mit seinem Anschluss am Bildschirm. Bringen Sie den Bildschirm in seine ursprüngliche Position an der Bildschirmbaugruppe.

  • Seite 41: Einbauen Der Kamera

    Einbauen der Kamera Bringen Sie die Kamera in ihrem Steckplatz am Bildschirm an. Schließen Sie das Kamerakabel an der Kamera an. Einbau von: a. Bildschirmbaugruppe b. Bildschirmblende c. Akku Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 42: Informationen Zum Docking-Port

    Informationen zum Docking-Port Der Docking-Port dient zum Anschließen des Laptops an eine Docking-Station (optional). Docking-Port...

  • Seite 43: System-Setup

    System-Setup Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: • das System-Setup mit der <F2>-Taste aufrufen •...

  • Seite 44: System-Setup-Optionen

    Tasten Navigation ANMERKUNG: Nur für den Standard-Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird eine Meldung angezeigt, in der Sie aufgefordert werden, alle nicht gespeicherten Änderungen zu speichern und das System erneut zu starten.
  • Seite 45 Option Beschreibung werden Primary Hard Drive, Fixed bay Device, System eSATA Device, Dock eSATA Device, LOM MAC Address, Video Controller, Video BIOS Version, Video Memory, Panel Type, Native Resolution, Audio Controller, Modem Controller, Wi-Fi Device, WiGig Device, Cellular Device, Bluetooth Device (Primäre Festplatte, Gerät im fest eingebauten Schacht, eSATA-Systemgerät, eSATA-Docking-Gerät, LOM-MAC-...
  • Seite 46 Option Beschreibung • Enabled w/PXE (w/PXE aktiviert): Diese Option ist standardmäßig aktiviert. • Enable UEFI Network Stack (UEFI Network Stack aktivieren): Diese Option ermöglicht Ihnen das Aktivieren von UEFI- Netzwerkprotokollen in PreOS- und früheren OS-Netzwerkumgebungen. Parallel Port Ermöglicht Ihnen festzulegen und einzustellen, wie die parallele Schnittstelle an der Docking-Station betrieben wird.
  • Seite 47 Option Beschreibung • SATA-2 • SATA-3 Standardeinstellung: All drives are enabled (Alle Laufwerke sind aktiviert). SMART Reporting Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden. Diese Technologie ist Teil der S.M.A.R.T. (Self Monitoring Analysis and Reporting Technology, System zur Selbstüberwachung, Analyse und Statusmeldung) -Spezifikation.
  • Seite 48 Option Beschreibung Unobtrusive Mode Ermöglicht das Aktivieren eines Modus, in dem alle Schall- und Lichtemissionen unterdrückt werden. Standardmäßig ist diese Option deaktiviert. • Enable Unobtrusive Mode (Unauffälligen Modus aktivieren) Miscellaneous Devices Ermöglicht das Aktivieren oder Deaktivieren der verschiedenen Onboard-Geräte. Die Optionen sind: •...
  • Seite 49 Option Beschreibung Internal HDD-1 Password Ermöglicht Ihnen das Einrichten, Ändern oder Löschen des Administratorkennworts. Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. • Geben Sie das alte Kennwort ein • Geben Sie das neue Kennwort ein • Bestätigen Sie das neue Kennwort Standardeinstellung: Not set (Nicht eingestellt) Strong Password Ermöglicht die Erzwingung der Option, immer sichere Kennwörter...
  • Seite 50 Option Beschreibung Standardeinstellung: Enable CPU XD Support (CPU XD-Unterstützung aktivieren) OROM Keyboard Access Ermöglicht die Festlegung von Hotkeys, mit denen während des Startvorgangs auf die Option ROM-Konfigurationsbildschirme zugegriffen werden kann. Die Optionen sind: • Enable (Aktivieren) (Standardeinstellung) • One Time Enable (Einmalig aktivieren) •...
  • Seite 51 ANMERKUNG: Wenn Sie den benutzerdefinierten Modus deaktivieren, werden sämtliche Änderungen entfernt und die Schlüssel werden die Standardeinstellungen wiederherstellen. Tabelle 7. Leistung Option Beschreibung Multi Core Support Dieses Feld gibt an, ob bei dem Vorgang ein Kern oder alle Kerne aktiviert sind. Die Leistung einiger Anwendungen verbessert sich durch weitere Kerne.
  • Seite 52 Option Beschreibung • Übergang zu Rapid Start bei Verwendung des Timers Der Wert für den Rapid Start-Timer kann konfiguriert werden, damit das System bei Bedarf in den Rapid-Zustand versetzt wird. Tabelle 8. Stromverwaltung Option Beschreibung AC Behavior Ermöglicht dem Computer, sich einzuschalten, sobald er mit dem Stromnetz verbunden wird.
  • Seite 53 Option Beschreibung Peak Shift Die Impulsspitzenverschiebung kann verwendet werden, um den Stromverbrauch in Zeiten mit einem hohen Stromverbrauch zu minimieren. Legen Sie eine Start- und Endzeit fest, um den Impulsspitzenverschiebungsmodus auszuführen. • Impulsspitzenverschiebung aktivieren (Deaktiviert) Advanced Battery Charge Ermöglicht es Akkus, im System im erweiterten Akkulademodus den Configuration Akkustand zu maximieren.
  • Seite 54 Option Beschreibung • PS2 Mouse (PS2-Maus) • Touchpad/PS-2 Mouse (Touchpad/PS2-Maus) (Standardeinstellung) Numlock Enable Legt fest, ob die NumLock-Funktion bei Systemstart aktiviert werden kann. Standardmäßig ist diese Option aktiviert. • Enable Numlock (Numlock aktivieren) Fn Key Emulation Ermöglicht bei PS2-Tastaturen, die Taste <Rollen> so zu verwenden, dass sie wie die Taste <Fn>...

  • Seite 55: Aktualisieren Des Bios

    Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden).

  • Seite 56: System- Und Setup-Kennwortfunktionen

    ANMERKUNG: Klicken Sie zur Ermittlung der Service-Tag-Nummer auf Where is my Service Tag?(Wo finde ich die Service-Tag-Nummer?). ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht finden können, klicken Sie auf Detect My Product (Mein Produkt ermitteln). Fahren Sie mit den auf dem Bildschirm angezeigten Anweisungen fort.

  • Seite 57: Zuweisen Eines System- Und Setup-Kennworts

    Zuweisen eines System- und Setup-Kennworts Sie können nur dann ein neues System Password (Systemkennwort) und/oder Setup Password (Setup- Kennwort) zuweisen oder ein vorhandenes System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) ändern, wenn die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, kann das Systemkennwort nicht geändert werden.
  • Seite 58 Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die <Eingabetaste> oder die <Tabulatortaste>. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die <Eingabetaste>...

  • Seite 59: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...

  • Seite 60: Gerätestatusanzeigen

    Gerätestatusanzeigen Tabelle 14. Gerätestatusanzeigen Leuchtet, wenn Sie den Computer einschalten, und blinkt, wenn sich der Computer im Energieverwaltungsmodus befindet. Leuchtet, wenn der Computer Daten liest oder schreibt. Leuchtet oder blinkt, um den Ladestand des Akkus anzuzeigen. Leuchtet, wenn das Wireless-Netzwerk aktiviert ist. Die LEDs der Statusanzeige des Geräts befinden sich normalerweise entweder über der Tastatur oder links neben ihr.

  • Seite 61: Akkustatusanzeigen

    Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der und weiß blinkend nicht von Dell stammt, angeschlossen. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter. blinkend und stetig weiß leuchtend Konstant gelb Schwerwiegender Akkufehler bei angeschlossenem Netzadapter.

  • Seite 62: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems. Wählen Sie die Option zur Anzeige von Informationen über Ihren Computer aus.
  • Seite 63 Funktion Technische Daten Stereo-Konvertierung 24-Bit (Analog-zu-Digital und Digital-zu-Analog) Schnittstelle: Intern High-Definition-Audio Extern Mikrofoneingang, Stereokopfhörer- und Headset- Kombianschluss Lautsprecher zwei Interner Verstärker 1 W (Effektivwert) je Kanal Lautstärkeregler Abkürzungstasten Tabelle 20. Video Funktion Technische Daten auf Systemplatine integriert Controller: Intel HD-Grafikkarte 4600 Separat AMD Radeon HD 8690M Grafikkarte Datenbus...
  • Seite 64 Tabelle 23. Anschlüsse und Stecker Funktionen Technische Daten Audio ein Mikrofonanschluss, Anschluss für Stereokopfhörer/- lautsprecher Video Mini-DisplayPort-Anschluss Netzwerkadapter RJ-45-Anschluss USB 3.0 zwei USB 3.0-kompatible Anschlüsse Speicherkartenleser Unterstützung von bis zu SD4.0 Micro uSIM (Subscriber Identity Module)- Karte Docking-Port Tabelle 24. Anzeige Funktion Technische Daten Latitude 7240...
  • Seite 65 Tabelle 26. Touchpad Funktion Technische Daten Latitude 7240 Latitude 7440 Aktiver Bereich: X-Achse 98,8 mm 100 mm Y-Achse 60,8 mm 47 mm Tabelle 27. Akku Funktion Technische Daten • „Intelligenter“ Lithium-Ionen-Akku mit 3 Zellen • „Intelligenter“ Lithium-Ionen-Akku mit 4 Zellen Abmessungen: Latitude 7240 Latitude 7440...
  • Seite 66 Funktion Technische Daten Eingangsfrequenz 50 bis 60 Hz Ausgangsleistung 65 W Ausgangsstrom 3,34 A (konstante Stromabgabe) Ausgangsnennspannung 19,5 V Gleichspannung Gewicht 0,23 kg (0,51 lb) Abmessungen 22 x 66 x 106 mm (0,87 x 2,60 x 4,17 Zoll) Temperaturbereich: Betrieb 0°C bis 40°C (32°F bis 104°F) Nicht in Betrieb -40°C bis 70°C (-40°F bis 158°F)

  • Seite 67: Kontaktaufnahme Mit Dell

    Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
