Benutzerhandbuch

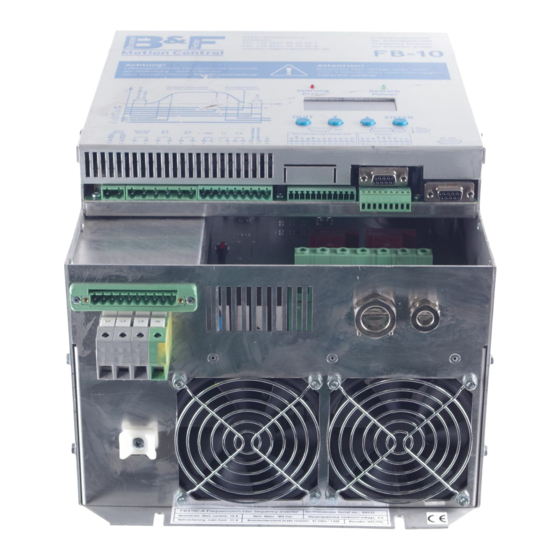

Typ FB10, FB11, FB12, FB20, FB22,
FBS10 C (mit integrierten Schützen)
Frequenzumrichter für Aufzugsantriebe
Version 9.2
Softwareversion > 3.54
Brunner & Fecher Regelungstechnik GmbH
An den Röderäckern 5
D-63743 Aschaffenburg
Tel. +49 6028 / 97 79 62 4
Fax +49 6028 / 97 79 62 5
E-Mail: info@bf-regelungstechnik.de
Inhaltsverzeichnis
Verwandte Anleitungen für B&F FB10
Inhaltszusammenfassung für B&F FB10
- Seite 1 Benutzerhandbuch Typ FB10, FB11, FB12, FB20, FB22, FBS10 C (mit integrierten Schützen) Frequenzumrichter für Aufzugsantriebe Version 9.2 Softwareversion > 3.54 Brunner & Fecher Regelungstechnik GmbH An den Röderäckern 5 D-63743 Aschaffenburg Tel. +49 6028 / 97 79 62 4 Fax +49 6028 / 97 79 62 5...
-
Seite 2: Vorwort
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Vorwort Diese Dokumentation beschreibt die Regelgerätebaureihe FB10, FB11, FB12 Betrieb mit Hauptschützen FB20 Schützloser Betrieb außerhalb Schaltschrank FB22 Schützloser Betrieb innerhalb Schaltschrank Sie enthält wichtige Informationen über • Geräteaufbau • Anschluss • Steuerung •... -
Seite 3: Inhaltsverzeichnis
8.2 Anschlussbild Batteriebetrieb ..................................... 45 8.3 Anschlussbild Synchron......................................46 8.4 Anschlussbild FB20, FB22......................................47 9 Maßbilder ............................................48 9.1 FB10 / FB20 ..........................................48 9.2 FB11............................................50 9.3 FB12, FB22 ..........................................51 10 FBS10 .............................................. 52 10.1 Schematischer Anschluss......................................52 10.2 Anschlussbild FBS10- A für Asynchron- Motor ................................ -
Seite 4: Grundlage Für Die Gerätekonstruktion
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Grundlage für die Gerätekonstruktion Das Gerät ist gebaut nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Dennoch können bei der Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter sowie Beeinträchtigungen der Anlage und anderer Sachwerte entstehen. -
Seite 5: Sicherheitstechnische Hinweise Für Den Benutzer
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Sicherheitstechnische Hinweise für den Benutzer Diese Beschreibung enthält die erforderlichen Informationen für den bestimmungsgemäßen Gebrauch der darin beschriebenen Produkte. Sie wendet sich an technisch qualifiziertes Personal. Qualifiziertes Personal sind Personen, die aufgrund ihrer Ausbildung, Erfahrung und Unterweisung sowie ihrer Kenntnisse über einschlägige Normen, Bestimmungen, Unfallverhütungsvorschriften und... -
Seite 6: Konformitätserklärung
Brunner & Fecher Regelungstechnik GmbH Glattbacher Str. 6 D-63741 Aschaffenburg Produktart Frequenz Umrichter Modell FB10 / FB11 / FB12 / FB20 / FB22 / FBS10-C Schutzmaßnahme VDE 0100, Teil 410 Ein FI-Schutzschalter (RCD) wird nicht benötigt Prüfgrundlagen EN 55011-B: Grundnorm Störaussendung Wohngebiet... -
Seite 7: Rohs & Weee
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch RoHS & WEEE Europäische Richtlinien 2002/95/EG (RoHS) und 2002/96/EG (WEEE) bzw. Elektro- und Elektronikgerätegesetz (ElektroG) Die EU-Richtlinie 2002/95/EC (die RoHS-Richtlinie) beschränkt die Verwendung der unten aufgelisteten gefährlicher Stoffe in elektrischen und elektronischen Geräten. Basierend auf den Informationen, die unsere Lieferanten bereitstellen, halten alle Produkte der Firma Brunner &... -
Seite 8: Gerätebeschreibung
Drehstromantrieben in Verbindung mit einem Bremswiderstand, einer digitalen Rückführung und einer übergeordneten Steuerung bestimmt. Die Regelgeräte der Baureihe FB10 sind für Antriebe bis zu einem Motornennstrom von 112 A mit hohen Ansprüchen an die Positioniergenauigkeit und Fahrkomfort konzipiert. Sie werden in Personen und Lastenaufzügen eingesetzt. -
Seite 9: Funktionen Und Ausstattung
Dies bietet die Möglichkeit, jedes benötigte Drehmoment nahezu verzögerungsfrei bereitzustellen. Bereits im Stillstand (Drehzahl 0) ist volles Motornennmoment möglich. Merkmale der Baureihe FB10, FB11, FB12, FB20, FB22: • der gesamte Fahrzyklus ist vom Start (Drehzahl 0) bis zum Stillstand (Drehzahl 0) geregelt. -
Seite 10: Voraussetzungen
Ist dies nicht möglich, muss der Umrichternennstrom höher (1,2 x Motornennstrom) bemessen werden. Typenschlüssel FB10 – D – 400 – 32 – 24 – E – B B - Mit Bremswiderstand E - Encoder 5V TTL / 10..30V HTL Klemmverbindung T - Encoder 5V TTL 9-pol Sub-D. -
Seite 11: Schematischer Fahrtablauf
Heidenhain. Bei der Verwendung von Fremdgebern ist zu beachten, dass diese über die eine Schnittstelle mit identischer Spezifikation verfügen. 1.5 Schematischer Fahrtablauf Im folgendem wird ein typischer Fahrtablauf eines Personenaufzuges mit einem Umrichter FB10 dargestellt. Die Bedeutung der einzelnen Geschwindigkeiten, der Aus- und Eingänge, wird später in dieser Anleitung im Kapitel 6 noch ausführlicher beschrieben. -
Seite 12: Verzögerungswege
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 1.6 Verzögerungswege Fahrgeschwindigkeit 0,5 m/s 1,0 m/s 1,5 m/s 2,0 m/s Verzögerung 1,0 m 1,3 m 2,2 m 3,6 m 0,6 m/s² 0,9 m 1,2 m 2,0 m 3,0 m 0,8 m/s² Mindest- Bremsweg... -
Seite 13: Installation
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 2 Installation 2.1 Geräteaufbau Die Regelgeräte FBxx sind bedienungs- und servicefreundlich aufgebaut. Sie sind in Schutzart IP 20 ausgeführt, VBG 4 wird erfüllt. Das Regelgerät besteht aus den Baugruppen: - Gehäuse - Leistungsteil mit Funkentstörfilter, Gleichrichter, Kondensator-Batterie und intelligentes IGBT-Modul... -
Seite 14: Anschlüsse / Schnittstellen
Bei der Umrüstung von Altanlagen sollte die vorhandene Schwungmasse möglichst entfernt werden und durch ein leichtes Aluminium- oder Kunststoffhandrad ersetzt werden. Die Standardausführung des FB10 erfordert eine Netzspannung: 400V AC (Toleranz +10% / -15%). Eine Anpassung des Frequenzumrichters auf andere Netzspannungen ist möglich und muss bei der Bestellung angegeben werden. -
Seite 15: Digitale Eingänge
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 3.2 Digitale Eingänge Alle Steuerspannungseingänge sind über Optokoppler potentialgetrennt und für 24V DC / 10mA ausgelegt. Der Anschluss erfolgt über eine 12-polige Klemmleiste. Wird eine externe Steuerspannung benutzt, muss diese stabilisiert ein. Bei Verwendung externer 24V Steuerspannung Klemme 17 (+24Vdc) nicht anschließen. -
Seite 16: Relais Ausgänge
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 3.3 Relais Ausgänge Als Ausgänge stehen fünf (FB20, 22) / sechs Relais (FB10, 11, 12) mit potentialfreien Schließerkontakten zur Verfügung. Die Kontaktbelastung beträgt jeweils 24 V DC bis 250 V AC bei 1A ohmscher Last. Relais-... -
Seite 17: Inkrementalgeber Eingang Für Asynchron-Motoren
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 3.4 Inkrementalgeber Eingang für Asynchron-Motoren Zur Erfassung der Ist-Drehzahl von der Antriebseinheit, ist ein digitaler Inkrementalgeber erforderlich. Geeignete Digitalinkrementalgeber haben zwei eingebaute Impulsgeberspuren, die um 90° versetzte Impulse mit einer guten Flankensteilheit liefern. Der Impulsgeber muss zur Vermeidung von Schwingungen und unsauberen Signalen direkt an die Motorwelle gekoppelt sein. - Seite 18 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Drehgeberanschluss für Sin/Cos Drehgeber (Option): Optionsplatine: FB10-Dietz: Sub-D15 Optionsplatine: FB10-Dietz-SK: Schraubklemme Sub-D/ Pin Funktion Klemme Funktion frei + 5V GND / 0V + 5V GND / 0V frei frei frei frei PE / Schirm...
-
Seite 19: Absolutwertgeber-Eingang Für Synchron-Motoren
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 3.5 Absolutwertgeber-Eingang für Synchron-Motoren Synchronmaschinen können nur mit einem Absolutwert-Geber betrieben werden. Die Systeme SSI, EnDat, SIN/COS und Resolver werden unterstützt. Zum Anschluss wird eine Systemabhängige Optionsplatine benötigt. SSI, EnDat Option Sub-D 15 Optionsplatine: FB10-SSI/EnDat... - Seite 20 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Sin/Cos Option Sub-HD 15 : Optionsplatine: FB10-SinCos-HD 15 Pin/Sub-D Belegung Pin/Sub-D Belegung C - (Sin/Cos Geber) B + (Cos-Inkrementalspur) D - (Sin/Cos Geber) n.c. A - (Sin-Inkrementalspur) n.c. B - (Cos-Inkrementalspur) +5V DC n.c.
- Seite 21 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Pin Belegung Sub-D 15 für BISS-C Geber (Thyssen Belegung für SSI,EnDat,BISS-C) Optionsplatine FB10-BISS C-SubD15 Pin/Sub-D Belegung Pin/Sub-D Belegung A + (Sin-Inkrementalspur) A - (Sin-Inkrementalspur) OV GND n.c. B + (Cos-Inkrementalspur) B - (Cos-Inkrementalspur) +5V DC n.c.
-
Seite 22: Serielle Schnittstelle Rs232
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 3.6 Serielle Schnittstelle RS232 Über die serielle Schnittstelle PC / FBT (RS 232, Sub-D Normbuchse auf der Umrichter Frontseite) kann der Frequenzumrichter parametriert und Zustandsinformationen gewonnen werden. Hierzu stehen zwei Möglichkeiten zur Auswahl: Zum einen kann das Handbediengerät FBT an die serielle Schnittstelle gekoppelt werden. - Seite 23 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 24V DC 24V für A/B Signal A Spur Inkrementalsignal B Spur Inkrementalsignal Version 9.2...
-
Seite 24: Menü, Parameter, Funktionen
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 4 Menü, Parameter, Funktionen 4.1 Grundlagen der Bedienung Die Einstellprozeduren werden schrittweise über das Bedienfeld des Umrichters ausgeführt. Im Folgenden werden die grundsätzlichen Möglichkeiten der Bedienung und der Aufbau der so genannten Bedienmenüs erklärt. -
Seite 25: Startmenü
Monitor 3: • Anzeige der Netzstunden • Anzeige der Betriebsstunden • Anzeige des Fahrtenzählers Monitor 4: • Anzeige der aktuellen Kühlkörpertemperatur • Anzeige des minimal und maximal Wertes der Kühlkörpertemperatur Monitor 5: • Anzeige Eingang Zusatzmodul FB10-EI für Bremsmagnetüberwachung Version 9.2... -
Seite 26: Fehlerspeicher Menü
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 4.6 Fehlerspeicher Menü Im Fehlerspeicher könne die letzten 49 Fehler ausgelesen werden. Taste QUIT + ENTER Beispiel FEHLERSPEICHER Anzeige: Anzahl der Fehler Fehler gespeichert Taste ENTER FEHLERSPEICHER 001: FEHLER 15 Anzeige: Zeigt Fehlerart mit Datum und Uhrzeit Tachoausfall 18.06. -
Seite 27: Hauptmenü
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 4.8 Hauptmenü Geschwindigkeit Nachregulieren Nachreguliergeschwindigkeit. Inspektion Inspektionsgeschwindigkeit. Einfahren Einfahrgeschwindigkeit. Endgeschwindigkeit 1. Zwischengeschwindigkeit. Endgeschwindigkeit 2. Zwischengeschwindigkeit. Endgeschwindigkeit Endgeschwindigkeit Fahrkurve Steilheit der Fahrkurve beim Beschleunigen. Wird nach Fahrgefühl eingestellt. Empfohlener Werte: Beschleunigung m/s² Krankenhaus: 0,5 Büro: 0,9 Bei Maschinen mit schwerem Handrad: <... - Seite 28 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Start / Stop Start wird nach Öffnen der Bremse um die eingestellte Zeit (ms) verzögert. Verhindert ein Anfahren gegen geschlossene Bremse. Wert ist abhängig von □ n ormal Startverzögerung Öffnungsverzögerungszeit der mechanischen Bremse. □...
- Seite 29 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Antrieb □ A synchron Auf entsprechendes Gebersystem □ O pen loop einstellen. □ S ynchron EnDat Motor - Geber Bei Asynchronmaschine mit Encoder auf □ S ynchron Resolver Asynchron einstellen. □ S ynchron SSI □...
- Seite 30 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Schnittstellen Geschwindigkeitsschwelle für die Einfahrt mit offener Tür. Relais V03 Das Relais schließt bei Unterschreiten der einstellbaren Schwelle. Frei einstellbare Geschwindigkeitsschwelle. Relais Vx Das Relais schließt bei Unterschreiten der einstellbaren Schwelle. V<Vx: Geschwindigkeitsschwelle - das Relais fällt ab bei Überschreiten der Schwelle.
-
Seite 31: Überprüfung Der Installation
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 5 Überprüfung der Installation Achtung! Lebensgefährliche Hochspannung unter der Frontabdeckung auch fünf Minuten nach Abtrennung der Netzspannung. Kondensatorladung. Vor der Inbetriebnahme müssen die folgenden Punkte in der nachfolgenden Checkliste abgearbeitet werden: Punkt Beschreibung Erledigt Gerät muss gemäß... -
Seite 32: Inbetriebnahme
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 6 Inbetriebnahme 6.1 Einstellungen Asynchron Motor mit Inkrementalgeber Menü Einstellung Beschreibung ANTRIEB -Asynchron- Motor-Geber ANTRIEB 50 - 10000 Geber Impulszahl. Siehe Geber. Rückführung Impulse Siehe Motor Typenschild Nenndrehzahl. ANTRIEB 150 - 3000 (Achtung Motor Nenndrehzahl, nicht Synchrondrehzahl). -
Seite 33: Einstellungen Asynchron Motor Ohne Inkrementalgeber. ( Open Loop )
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 6.2 Einstellungen Asynchron Motor ohne Inkrementalgeber. ( Open Loop ) Menü Einstellung Beschreibung ANTRIEB -Async. Motor-Geber Open loop- Siehe Motor Typenschild Nenndrehzahl. ANTRIEB 150 - 3000 (Achtung Motor Nenndrehzahl, nicht Synchrondrehzahl). Typenschild Bei nicht gestempelter Nenndrehzahl siehe Tabelle Motor- Nenndrehzahl Nenndrehzahl. -
Seite 34: Die Erste Fahrt Mit Rückholung
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Sollten Pollage / offset Winkel nicht bekannt sein muss eine Messfahrt durchgeführt werden. Hierbei wird Impulszahl, Pollage und Polpaarzahl ermittelt. Seile müssen dabei ausgehängt sein. Menü Eingabe Beschreibung Berechnung von: ANTRIEB Impulszahl Geber !Messfahrt! Pollage (offset) ausführen... -
Seite 35: Die Haltegenauigkeit
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 6.7 Die Haltegenauigkeit Haltegenauigkeit im Menü START/STOP- Bremsweg V0>0 in mm eingestellt. Der Abstand bezieht sich vom Bündigschalter bis zur Ebene. Sollte der Aufzug trotzdem überfahren oder zu früh halten, dann Bündigschalter oder Bremsweg V0>0 korrigieren. -
Seite 36: Not-Evakuierung / Batteriebetrieb
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 6.11 Not-Evakuierung / Batteriebetrieb In Verbindung mit Umrichter FB10, einer entsprechenden Liftsteuerung und einer Batterie oder USV besteht die Möglichkeit bei Stromausfall den Fahrkorb mit kleiner Geschwindigkeit in die nächste Haltestelle zu fahren. Um den Antrieb auch in Lastrichtung fahren zu können, sollte die Batteriespannung 120V betragen. -
Seite 37: Schnellstart
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 6.12 Schnellstart Mit dem Kommando “Schnell Start”, programmierbar auf Kommando Eingang V3 oder Vb, kann der Motor bei offener Tür bestromt und die mechanische Bremse geöffnet werden. Der Antrieb hält Drehzahl 0. Die Fahrt beginnt nach dem Schließen der Türe. -
Seite 38: Fehlerbeschreibung
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 7 Fehlerbeschreibung 7.1 LED - Anzeige Oberhalb des Anzeige-Displays befinden sich je eine grüne und eine rote Leuchtdiode (LED), durch die wichtige Meldungen in Ergänzung zur Display-Information angezeigt werden. Grüne LED Betrieb/Operation: Diese LED ist immer an, solange Netzspannung am Umrichter anliegt. -
Seite 39: Display - Meldungen
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 7.2 Display - Meldungen Fehler werden durch Fehlermeldungen im Klartext im Display angezeigt. Die Meldung verschwindet erst nach Beheben der Ursache bzw. nach Änderung des fehlerhaften Einstellwertes bzw. bei Neustart. Fehler Beschreibung Hardware-Stromüberwachung hat angesprochen Parameter im Menü... - Seite 40 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Fehler Beschreibung Nach Einschalten der Fahrkommandos + Freigabe zieht das Hauptschütz nicht an Sicherheitskreis ist nicht geschlossen Überprüfen Sie die Verdrahtung zur Ansteuerung des Hauptschützes: 08: HS Start nach Schließen des Ausgabe-Relais „Hauptschütz“ des Umrichters muss sofort das Hauptschütz angesteuert werden...
- Seite 41 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Fehler Beschreibung Der Umrichter erkennt keine Signale vom Drehgeber Möglichkeit A: Motor läuft nicht an Mechanische Bremse öffnet nicht Leitungsunterbrechung zwischen Umrichter und Motor Sternpunkt von Motorwicklung fehlt Möglichkeit B: Motor läuft an, wird nach 0,5 Sekunden vom Umrichter...
- Seite 42 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 41: Bremsablaufzeit Überwacht Zeit bis Bremse einfällt. Öffner/ Schließer einstellbar. 47: Seile wechseln Fehler nach einstellbarer Anzahl von Fahrten. 48: Phasenfehler Eine oder mehrere Phasen fehlen oder brechen ein. 49: Si.-Kr. Fehler Nur bei FB20, FB22. Sicherheits- Kreis fehlt.
-
Seite 43: Gerätefehler
Dazu wird benötigt: • Laptop / PC • Programm: FB10-update-xx. und Anleitung anbei. Kostenlos erhältlich von Brunner & Fecher Regelungstechnik GmbH. 7.6 Wartung Die Umrichter der Baureihe FBxx sind grundsätzlich wartungsfrei. Da die verwendeten elektronischen Bauteile langzeitstabil sind und keiner Abnützung unterliegen, beschränkt sich die Wartung auf die regelmäßige Kontrolle der Anschlussklemmen auf festen Sitz sowie der Relaiskontakte an den... -
Seite 44: Anhang
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 8 ANHANG 8.1 Anschlussbild Standart Version 9.2... -
Seite 45: Anschlussbild Batteriebetrieb
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 8.2 Anschlussbild Batteriebetrieb Version 9.2... -
Seite 46: Anschlussbild Synchron
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 8.3 Anschlussbild Synchron Version 9.2... -
Seite 47: Anschlussbild Fb20, Fb22
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 8.4 Anschlussbild FB20, FB22 Version 9.2... -
Seite 48: Maßbilder
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 9 Maßbilder 9.1 FB10 / FB20 Brems- Netz- Regler / Max. Takt- Verlust- Funkentstör- Brems- widerstand sicherung Nennstrom Anlaufstrom Frequenz leistung Filter widerstand Leitung FB10/20-32A 52 A 16 kHz 700 W 35 A Intern 30R/3kW 3 * 2,5²... - Seite 49 FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch Maßbild Filter 82A und 112A S t a r t v e r z ö g e r u n g F r e q u e n z u m r i c h t e r f ü r A u f z u g s a n t r i e b e B r u n n e r &...
-
Seite 50: Fb11
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 9.2 FB11 Brems- Netz- Regler / Max. Takt- Verlust- Funkentstör- Brems- widerstand sicherung Nennstrom Anlaufstrom Frequenz leistung Filter widerstand Leitung FB11 / 8 A 16 A 16 kHz 100 W 16 A Intern 80R/420W 3 * 1,5²... -
Seite 51: Fb12, Fb22
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 9.3 FB12, FB22 Brems- Netz- Regler / Max. Takt- Verlust- Funkentstör- Brems- widerstand sicherung Nennstrom Anlaufstrom Frequenz leistung Filter widerstand Leitung FB12/22-16 A 26 A 16 kHz 350 W 25 A Intern 47R/1kW 3 * 1,5²... -
Seite 52: Fbs10
Benutzerhandbuch 10 FBS10 FBS10 mit integrierten Schützen ist konzipiert für den Einbau im Schachtkopf oder auch im Maschinenraum. Funktionen wie FB10. Bei Schachtinstallation Bedienung/ Parametrierung über PC oder Bediengerät FBT über Schnittstellenwandler FB10-RS232-RS485 und FB10-RS485-RS232. Für Nennstrom: 10.1 Schematischer Anschluss Schacht F r e q u e n z u m r i c h t e r f ü... -
Seite 53: Anschlussbild Fbs10- A Für Asynchron- Motor
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 10.2 Anschlussbild FBS10- A für Asynchron- Motor Version 9.2... -
Seite 54: Anschlussbild Fbs10-S Für Synchron- Motor
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 10.3 Anschlussbild FBS10-S Für Synchron- Motor Version 9.2... -
Seite 55: Maßbild
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 10.4 Maßbild F r e q u e n z u m r i c h t e r f ü r A u f z u g s a n t r i e b e B r u n n e r &... -
Seite 56: Fbs10C
11 FBS10C FBS10C mit integrierten Schützen ist konzipiert für den Einbau im Schachtkopf oder auch im Maschinenraum. Funktionen wie FB10. Bei Schachtinstallation Bedienung/ Parametrierung über PC oder Bediengerät FBT über Schnittstellenwandler FB10-RS232-RS485 und FB10-RS485-RS232. Für Nennstrom: 10A, 13A, 16A, 22A, 32A 11.1 Schematischer Anschluss... -
Seite 57: Anschlussbild Fbs10C - A Für Asynchron- Motor
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 11.2 Anschlussbild FBS10C - A für Asynchron- Motor Version 9.2... -
Seite 58: Anschlussbild Fbs10C - S Für Synchron- Motor
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 11.3 Anschlussbild FBS10C - S Für Synchron- Motor Version 9.2... -
Seite 59: Maßbild
FB10, FB11, FB12, FB20, FB22 Benutzerhandbuch 11.4 Maßbild Maßbild Frequenzumrichter FBS10C F r e q u e n z u m r i c h t e r f ü r A u f z u g s a n t r i e b e B r u n n e r &...
