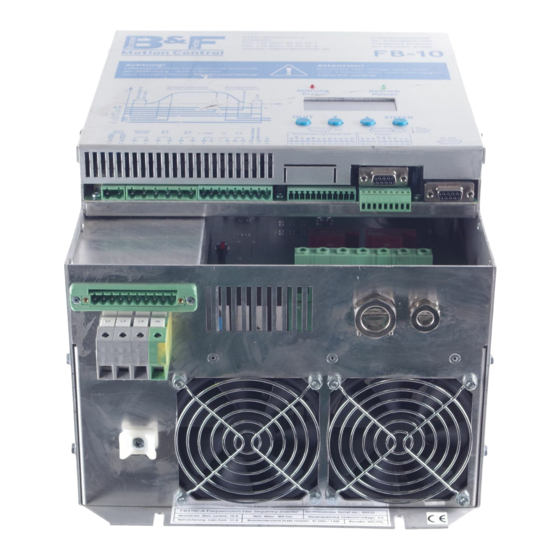

Anleitung für Inbetriebnahme FB10, FB11, FB12, FBS10C, FB20, FB22
Frequenzumrichter für Aufzugsantriebe
Version 9.3
Softwareversion > 3.73
Brunner & Fecher Regelungstechnik GmbH
An den Röderäckern 5
D-63743 Aschaffenburg
Tel. +49 6028 / 97 79 62 4
Fax +49 6028 / 97 79 62 5
E-mail:
info@bf-regelungstechnik.de
Web: www.bf-regelungstechnik.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für B&F FB10
Inhaltszusammenfassung für B&F FB10
- Seite 1 Anleitung für Inbetriebnahme FB10, FB11, FB12, FBS10C, FB20, FB22 Frequenzumrichter für Aufzugsantriebe Version 9.3 Softwareversion > 3.73 Brunner & Fecher Regelungstechnik GmbH An den Röderäckern 5 D-63743 Aschaffenburg Tel. +49 6028 / 97 79 62 4 Fax +49 6028 / 97 79 62 5 E-mail: info@bf-regelungstechnik.de...
-
Seite 2: Vorwort
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung Vorwort In dieser Anleitung für Inbetriebnahme wird beschrieben, wie Sie den Frequenzumrichter FB10, FB11, FB12, FB20, FB22 installieren, in Betrieb nehmen und programmieren. Die hierin enthaltenen Informationen sind jedoch kein Ersatz für das Benutzerhandbuch und sind nur für qualifiziertes FU-Wartungspersonal vorgesehen. -
Seite 3: Inhaltsverzeichnis
6.15 Pin Belegung Klemme für Erweiterung Eingänge mit DSK Ausgang ........... 20 7 Stromüberwachung nach 12.7.3b (Betrieb mit nur einem Hauptschütz)..........20 7.1 Baumusterprüfung FB10, FB11, FB12, FBS10C................21 7.2 Prinzipschaltbild bei nur einem Hauptschütz.................. 22 8 Parameterliste ............................ 23... -
Seite 4: Sicherheitstechnische Hinweise Für Den Benutzer
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung Sicherheitstechnische Hinweise für den Benutzer Gefahrenhinweise Die folgenden Hinweise dienen sowohl der persönlichen Sicherheit des Bedienungspersonals, als auch der Sicherheit der beschriebenen Produkte sowie daran angeschlossener Geräte. Vor jedem Eingriff ist das Gerät vom Netz zu trennen. Nach einer Wartezeit von ca. 5 Minuten, wenn die Zwischenkreiskondensatoren entladen sind und weniger als 65 V Restspannung haben, darf am Gerät und am Bremswiderstand gearbeitet werden. -
Seite 5: Überprüfung Der Installation
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 1 Überprüfung der Installation Vor der Inbetriebnahme müssen die folgenden Punkte in der nachfolgenden Checkliste abgearbeitet werden: Punkt Beschreibung Erledigt Gerät muss gemäß Anschlussbild angeschlossen sein. Hauptschütz unbedingt zwischen Netz und Umrichter L11, L21, L31. Hauptschütz muss über Relais H-S verriegelt sein. -
Seite 6: Menüstruktur
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 2.2 Menüstruktur Es gibt drei Menübereiche. Hierzu hält man die Taste “QUIT” gedrückt und wählt durch gleichzeitiges Drücken einer weiteren Taste den gewünschten Menübereich. · QUIT + AB = MENÜ: Hier lassen sich alle Anlagenspezifischen Daten einstellen. -
Seite 7: Inbetriebnahme
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 3 Inbetriebnahme 3.1 Einstellungen Asynchron Motor mit Inkrementalgeber Menü Einstellung Beschreibung ANTRIEB -Asynchron- Motor-Geber ANTRIEB 50 - 10000 Geber Impulszahl. Siehe Geber. Rückführung Impulse Siehe Motor Typenschild Nenndrehzahl. ANTRIEB 150 - 3000 (Achtung Motor Nenndrehzahl, nicht Synchrondrehzahl). -
Seite 8: Einstellungen Asynchron Motor Ohne Inkrementalgeber. ( Open Loop )
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 3.2 Einstellungen Asynchron Motor ohne Inkrementalgeber. ( Open Loop ) Menü Einstellung Beschreibung ANTRIEB -Async. Motor-Geber Open loop- Siehe Motor Typenschild Nenndrehzahl. ANTRIEB 150 - 3000 (Achtung Motor Nenndrehzahl, nicht Synchrondrehzahl). Typenschild Bei nicht gestempelter Nenndrehzahl siehe Tabelle Motor- Nenndrehzahl Nenndrehzahl. -
Seite 9: Die Erste Fahrt Mit Rückholung
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung Sollten Pollage/ offset Winkel nicht bekannt sein muss eine Messfahrt durchgeführt werden. Hierbei wird Impulszahl, Pollage und Polzahl ermittelt. Seile müssen dabei ausgehängt sein. Menü Eingabe Beschreibung Berechnung von: ANTRIEB Impulszahl Geber !Messfahrt! Pollage (offset) ausführen... -
Seite 10: Die Haltegenauigkeit
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 3.7 Die Haltegenauigkeit Haltegenauigkeit im Menü START/STOP- Bremsweg V0>0 in mm eingestellt. Der Abstand bezieht sich vom Bündigschalter bis zur Ebene. Sollte der Aufzug trotzdem überfahren oder zu früh halten, dann Bündigschalter oder Bremsweg V0>0 korrigieren. -
Seite 11: Fehlerbeschreibung
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 4 Fehlerbeschreibung 4.1 LED - Anzeige Oberhalb des Anzeige-Displays befinden sich je eine grüne und eine rote Leuchtdiode (LED), durch die wichtige Meldungen in Ergänzung zur Display-Information angezeigt werden. Grüne LED Betrieb/Operation: Diese LED ist immer an, solange Netzspannung am Umrichter anliegt. -
Seite 12: Display - Meldungen
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 4.3 Display - Meldungen Fehler werden durch Fehlermeldungen im Klartext im Display angezeigt. Die Meldung verschwindet erst nach Beheben der Ursache bzw. nach Änderung des fehlerhaften Einstellwertes bzw. bei Neustart. Fehler Beschreibung Hardware-Stromüberwachung hat angesprochen R Parameter im Menü... - Seite 13 FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung Fehler Beschreibung Nach Einschalten der Fahrkommandos + Freigabe zieht das Hauptschütz nicht an R Sicherheitskreis ist nicht geschlossen R Überprüfen Sie die Verdrahtung zur Ansteuerung des Hauptschützes: 08: HS Start nach Schließen des Ausgabe-Relais „Hauptschütz“ des Umrichters muss sofort das Hauptschütz angesteuert werden...
- Seite 14 FB20 / FB22 Sicherheitskreis Unterbrechung. 49: SiKr Fehler R Überprüfen Sie die Sicherheitskette. nur FB10 / FB11 / FB12 / FBS10C Stromfluss im Stillstand gemessen. 50: Stromüberwachung R Sicherheitsrisiko! Umrichter ist gesperrt. Mit Taste QUIT kann der Fehler quittiert werden...
-
Seite 15: Baugruppen
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 6 Baugruppen 6.1 Pin Belegung Ausgänge Relais- Klemme Bedeutung Funktionsbeschreibung Ausgang Nach Anlegen der Netzspannung an die Klemmen Bereitmeldung L1 und L2 auf der Elektronikkarte schließt der 1 & 2 Betrieb zur Steuerung Relaiskontakt, wenn kein Fehler vorliegt. -
Seite 16: Pin Belegung Eingänge
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 6.3 Pin Belegung Eingänge Klemme Eingang Bedeutung Funktionsbeschreibung Schirmung für Kommandoleitung +24Vdc…+32Vdc Ausgang. Max 100mA +24Vdc +24Vdc Steuerspannung 0V Potential der Steuerspannung OV DC Masse Steuerspannung Mit dem Fahrkommando und Richtungskommando wird der Umrichter Richtungswahl aktiviert. -
Seite 17: Pin Belegung Klemmen Für Inkrementalgeber
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 6.4 Pin Belegung Klemmen für Inkrementalgeber Inkrementalgeber Inkrementalgeber Sin/Cos Inkremental Funktion / Belegung Klemme Klemme +10V bis 30V DC + 5V DC FB10-Dietz-SK HTL- Pegel TTL- Pegel RS422 Frei Schirm – PE Schirm... -
Seite 18: Pin Belegung Klemmenanschluss Für Ssi, Endat, Biss-C Geber
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 6.7 Pin Belegung Klemmenanschluss für SSI, EnDat, BISS-C Geber Optionsplatine FB10-SSI/EnDat Schraub Farbecode Farbecode Klemme Belegung Klemme Belegung Heidenhain Heidenhain weiß/grün grau DATA+ (Datenkanal) 0V GND weiß rosa DATA - (Datenkanal) grün/schwarz A+ (Sin-Inkrementalspur) -
Seite 19: Pin Belegung Klemme Für Hiperface
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 6.10 Pin Belegung Klemme für Hiperface Optionsplatine FB10-Hiperface Klemme Belegung Klemme Belegung Schirm / Erde +SIN Us (+8V) REFSIN +COS Daten + REFCOS Daten - 6.11 Pin Belegung Sub-HD 15 für Resolver Geber... -
Seite 20: Pin Belegung Klemme Für Erweiterung Eingänge Mit Dsk Ausgang
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 6.15 Pin Belegung Klemme für Erweiterung Eingänge mit DSK Ausgang Optionsplatine FB10-EI Klemme Eingang Bedeutung Funktionsbeschreibung OV DC Masse Steuerspannung 0V Potential der Steuerspannung Eingang 1 Frei programmierbar Eingang 2 Frei programmierbar Eingang 3... -
Seite 21: Baumusterprüfung Fb10, Fb11, Fb12, Fbs10C
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 7.1 Baumusterprüfung FB10, FB11, FB12, FBS10C Version 9.3... -
Seite 22: Prinzipschaltbild Bei Nur Einem Hauptschütz
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 7.2 Prinzipschaltbild bei nur einem Hauptschütz Version 9.3... -
Seite 23: Parameterliste
FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung 8 Parameterliste Geschwindigkeit Nachregulieren Inspektion Einfahren Endgeschwindigkeit Endgeschwindigkeit Endgeschwindigkeit Fahrkurve Beschleunigung m/s² Ruck-Beschleunigung m/s³ Verzögerung m/s² Ruck-Verzögerung m/s³ □aus □ein Verzögerungsweg V1 Optimierung □aus □ein Verzögerungsweg V2 Optimierung □aus □ein Verzögerungsweg V3 Optimierung Start / Stop Startverzögerung... - Seite 24 FB10, FB11, FB12, FBS10C, FB20, FB22 Kurzanleitung Schnittstellen Relais V03 Relais Vx □ V>Vx □ Reglertemp. □ Motortemp. □ Überlast Programmierbares Relais □ Lüfternachlauf □ Kurzschlußschütz □ Vorladung □ Eva auto Richtungswechsel V2 V3 Vb □ □ □ Batteriebetrieb □...
