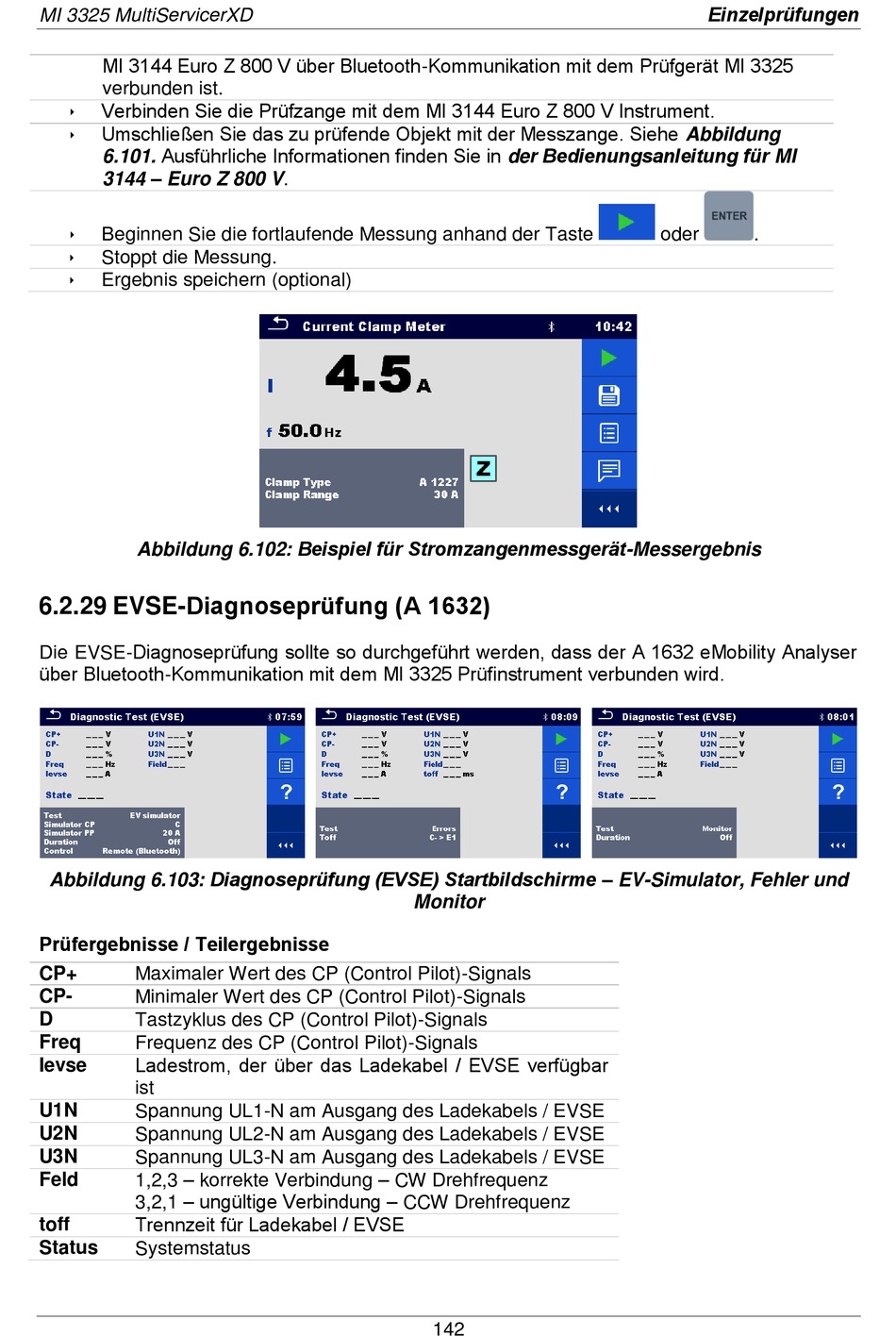

MI 3325 MultiServicerXD
MI 3144 Euro Z 800 V über Bluetooth-Kommunikation mit dem Prüfgerät MI 3325
verbunden ist.
 Verbinden Sie die Prüfzange mit dem MI 3144 Euro Z 800 V Instrument.

Umschließen Sie das zu prüfende Objekt mit der Messzange. Siehe Abbildung
6.101. Ausführliche Informationen finden Sie in der Bedienungsanleitung für MI
3144 – Euro Z 800 V.

Beginnen Sie die fortlaufende Messung anhand der Taste

Stoppt die Messung.

Ergebnis speichern (optional)
Abbildung 6.102: Beispiel für Stromzangenmessgerät-Messergebnis
6.2.29 EVSE-Diagnoseprüfung (A 1632)
Die EVSE-Diagnoseprüfung sollte so durchgeführt werden, dass der A 1632 eMobility Analyser
über Bluetooth-Kommunikation mit dem MI 3325 Prüfinstrument verbunden wird.
Abbildung 6.103: Diagnoseprüfung (EVSE) Startbildschirme – EV-Simulator, Fehler und
Prüfergebnisse / Teilergebnisse
CP+ Maximaler Wert des CP (Control Pilot)-Signals
CP- Minimaler Wert des CP (Control Pilot)-Signals
D
Tastzyklus des CP (Control Pilot)-Signals
Freq Frequenz des CP (Control Pilot)-Signals
Ladestrom, der über das Ladekabel / EVSE verfügbar
Ievse
ist
U1N
Spannung UL1-N am Ausgang des Ladekabels / EVSE
U2N Spannung UL2-N am Ausgang des Ladekabels / EVSE
U3N
Spannung UL3-N am Ausgang des Ladekabels / EVSE
1,2,3 – korrekte Verbindung – CW Drehfrequenz
Feld
3,2,1 – ungültige Verbindung – CCW Drehfrequenz
Trennzeit für Ladekabel / EVSE
toff
Status Systemstatus
Monitor
142
Einzelprüfungen
oder .
