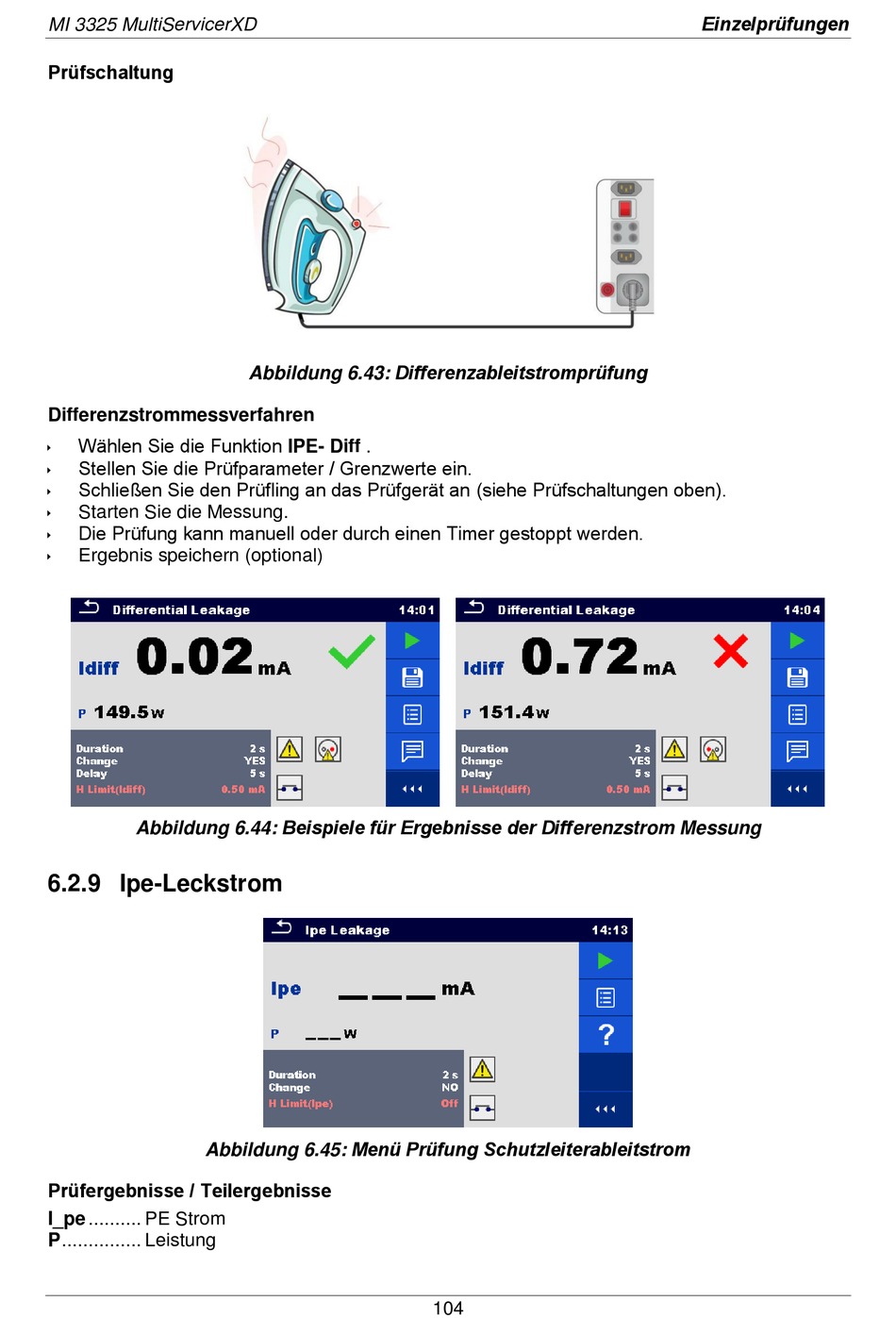

Ipe-Leckstrom - METREL MultiServicerXD MI 3325 Bedienungsanleitung

MI 3325 MultiServicerXD
Prüfschaltung
Differenzstrommessverfahren
Wählen Sie die Funktion IPE- Diff .

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie den Prüfling an das Prüfgerät an (siehe Prüfschaltungen oben).


Starten Sie die Messung.
Die Prüfung kann manuell oder durch einen Timer gestoppt werden.


Ergebnis speichern (optional)
Abbildung 6.44: Beispiele für Ergebnisse der Differenzstrom Messung

6.2.9 Ipe-Leckstrom

Abbildung 6.45: Menü Prüfung Schutzleiterableitstrom
Prüfergebnisse / Teilergebnisse
I_pe .......... PE Strom
P ............... Leistung
Abbildung 6.43: Differenzableitstromprüfung
104
Einzelprüfungen
