Einbauen der Prozessorplatine

So bauen Sie die Prozessorplatine ein:
1. Führen Sie die Laschen auf der Prozesorplatine in die Schlitze der Halterungen für die
Hauptplatine ein (Abbildung 11, A).
2. Schieben Sie die Prozessorplatine mit den Griffen in geöffneter Position nach unten, bis sie
auf der Halterung für die Hauptplatine aufliegt.
3. Schließen Sie die Halterung, und drücken Sie sie nach unten, bis die Prozessorplatine richtig
im Sockel auf der Hauptplatine eingerastet ist.
76
A

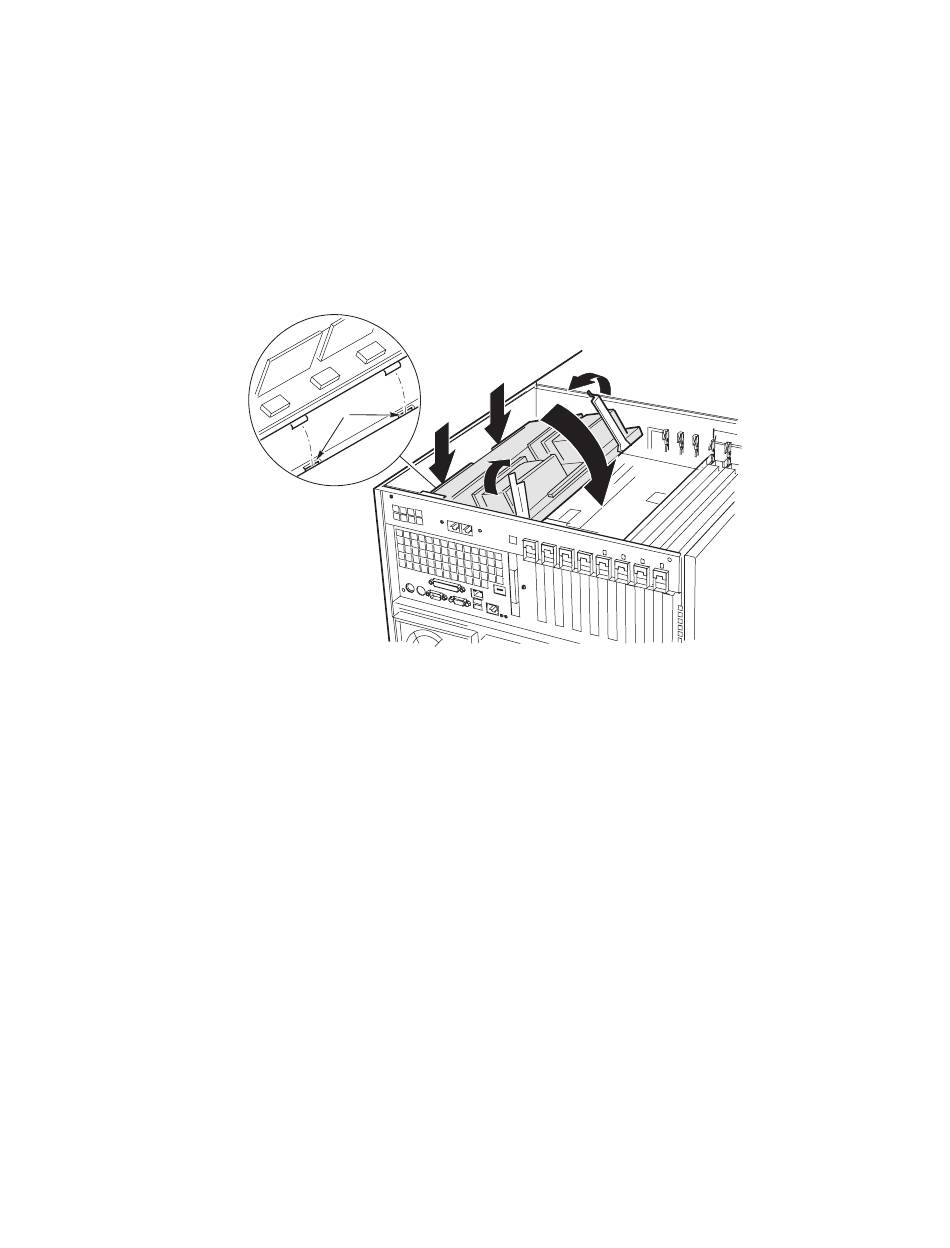

Abbildung 11. Einbauen der Prozessorplatine
OM13390
Intel SPSH4 Serverplattform – Produkthandbuch
