Abnehmen der hinteren Gehäuseabdeckung
Die hintere Gehäuseabdeckung gibt den Zugang zum PCI-Erweiterungskarten und den Server-
platinensatz enthaltenden Elektronikschacht und zum Netzteilschacht frei. So entfernen Sie die
Abdeckung:
1. Lösen Sie die unverlierbaren Schrauben, die sich im hinteren Bereich des Gehäuses befinden
(Abbildung 3).
2. Drücken Sie die Abdeckung vorsichtig gegen das Gehäuse, und schieben Sie sie in Richtung
der Gehäuserückseite.
3. Nehmen Sie die Abdeckung vom Gehäuse ab.
Anbringen der hinteren Gehäuseabdeckung
✏
ANMERKUNG
Prüfen Sie vor dem Anbringen der hinteren Gehäuseabdeckung, ob keine
Werkzeuge oder Kleinteile im Innern des Systems vergessen wurden.
So bringen Sie die hintere Gehäuseabdeckung an:
1. Positionieren Sie die Abdeckung so über dem Gehäuse, daß die Laschen der Abdeckung an
den Gehäuseaussparungen ausgerichtet sind.
2. Drücken Sie die Abdeckung vorsichtig gegen das Gehäuse, und schieben Sie sie in Richtung
der Gehäusevorderseite, bis die Laschen der Abdeckung richtig in die Gehäuseaussparungen
eingreifen.
3. Schrauben Sie die Abdeckung mit den unverlierbaren Befestigungselementen fest, die sich
im hinteren Bereich des Gehäuses befinden.
68

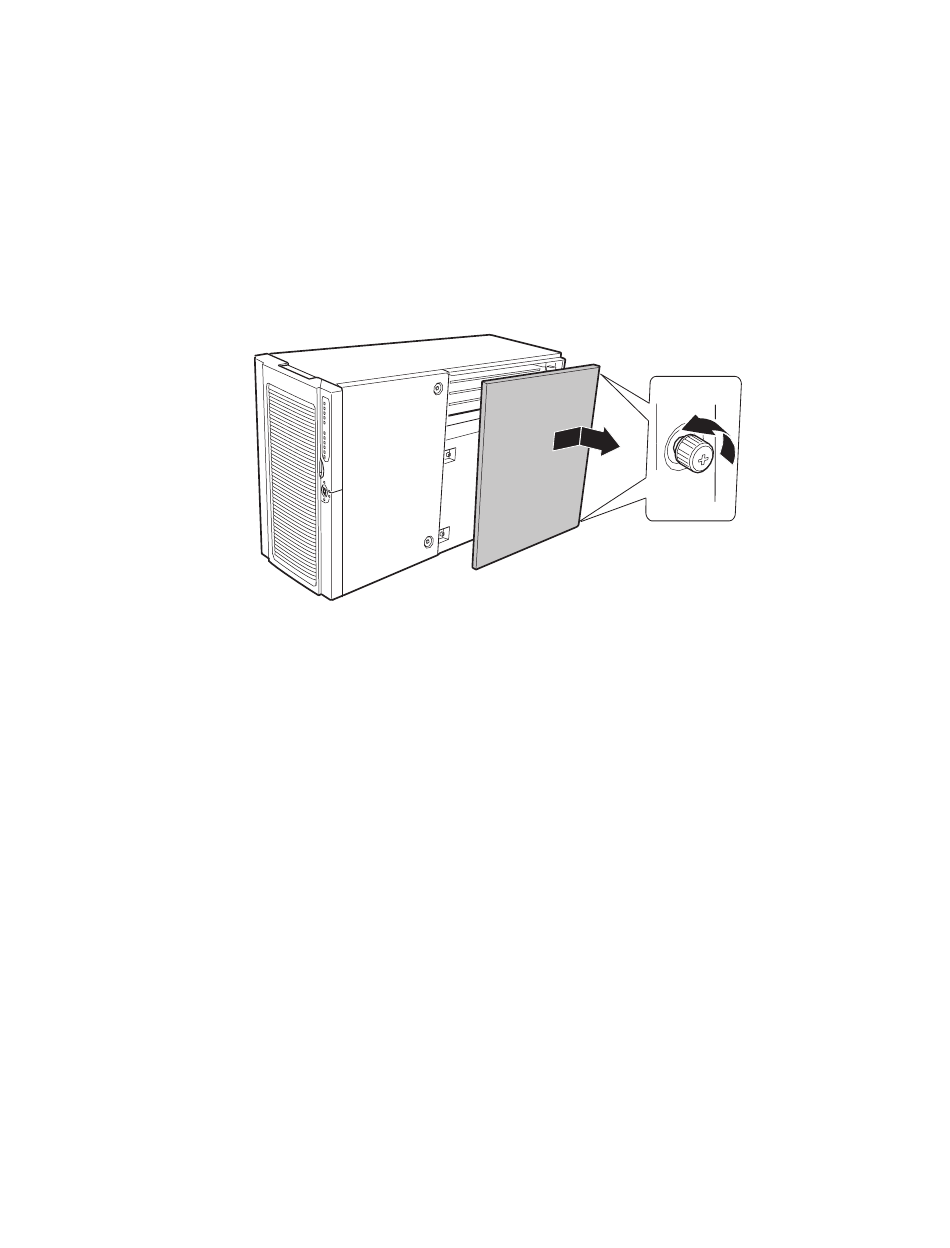

Abbildung 3. Abnehmen der hinteren Gehäuseabdeckung
OM13382
Intel SPSH4 Serverplattform – Produkthandbuch
