Anwendungen
Anwendungen (Fortsetzung)
Erhaltene Kurve
Virtuelle Digital-Oszilloskope
• Legen Sie auf Kanal CH1 ein sinusförmiges Signal mit der Frequenz
0,1 Hz und der Amplitude 3 V Spitze-Spitze.
• Erhöhen Sie plötzlich die Amplitude des Signals, sodass die Schwelle
von 6 V überschritten wird, und kehren Sie dann zur ursprünglichen
Amplitude zurück.
•
Die Erfassung des Fehlers der Amplitude wird durchgeführt, da die
Schwelle "größer als" 6 V überschritten wurde.

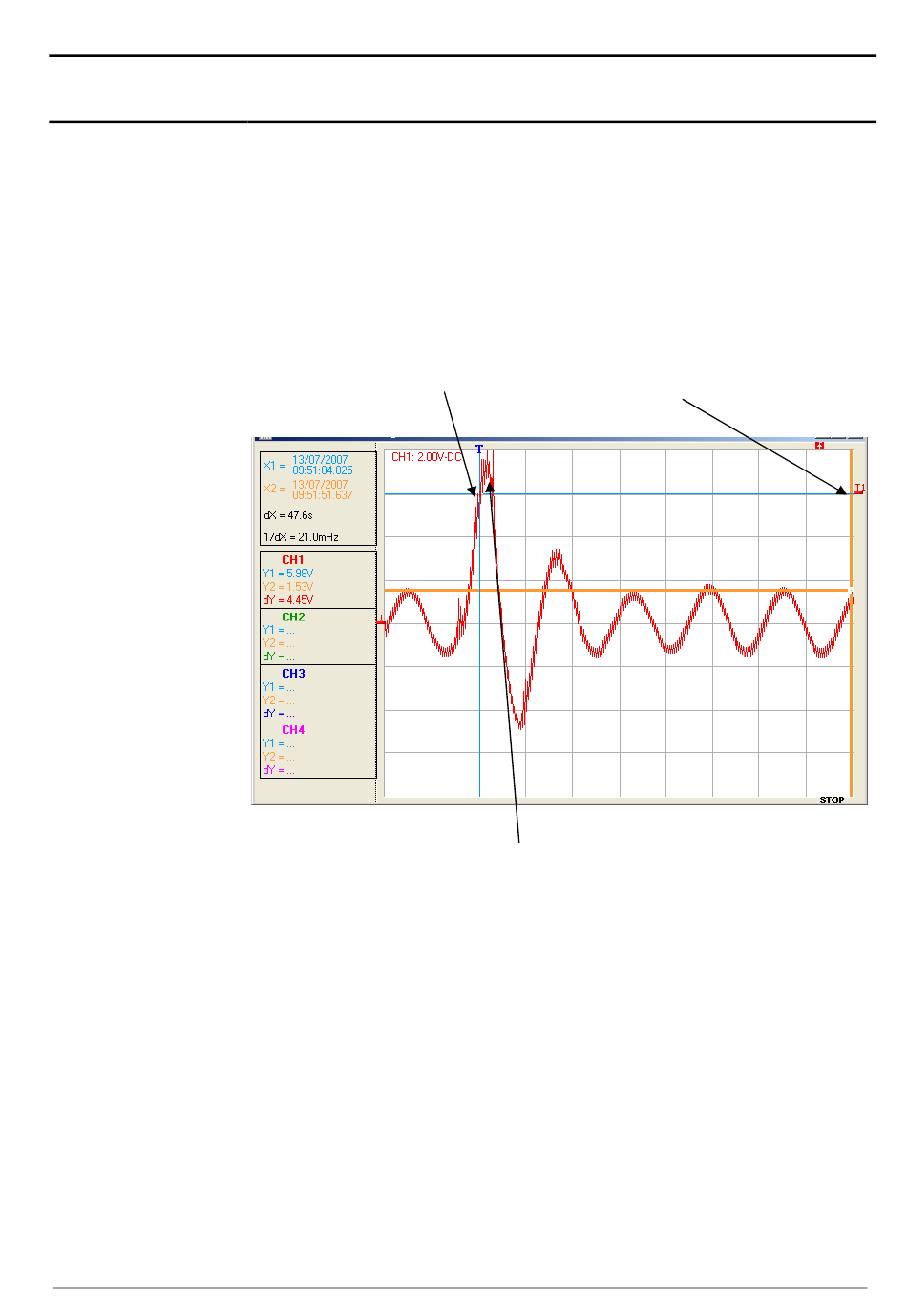

Triggerpunkt
Die Erfassung wurde getriggert, als das Signal den Triggerpegel von 6 V
überschritt, der Fehler wurde unter Berücksichtigung einer Vor-Triggerung
von 2 Teilungen erfasst.
Amplitudenfehler überschreitet die Schwelle von 6 V
Triggerquelle: CH1
Pegel der Triggerung: 6 V
Triggerung: größer als
