Gerät "Recorder" (Fortsetzung)

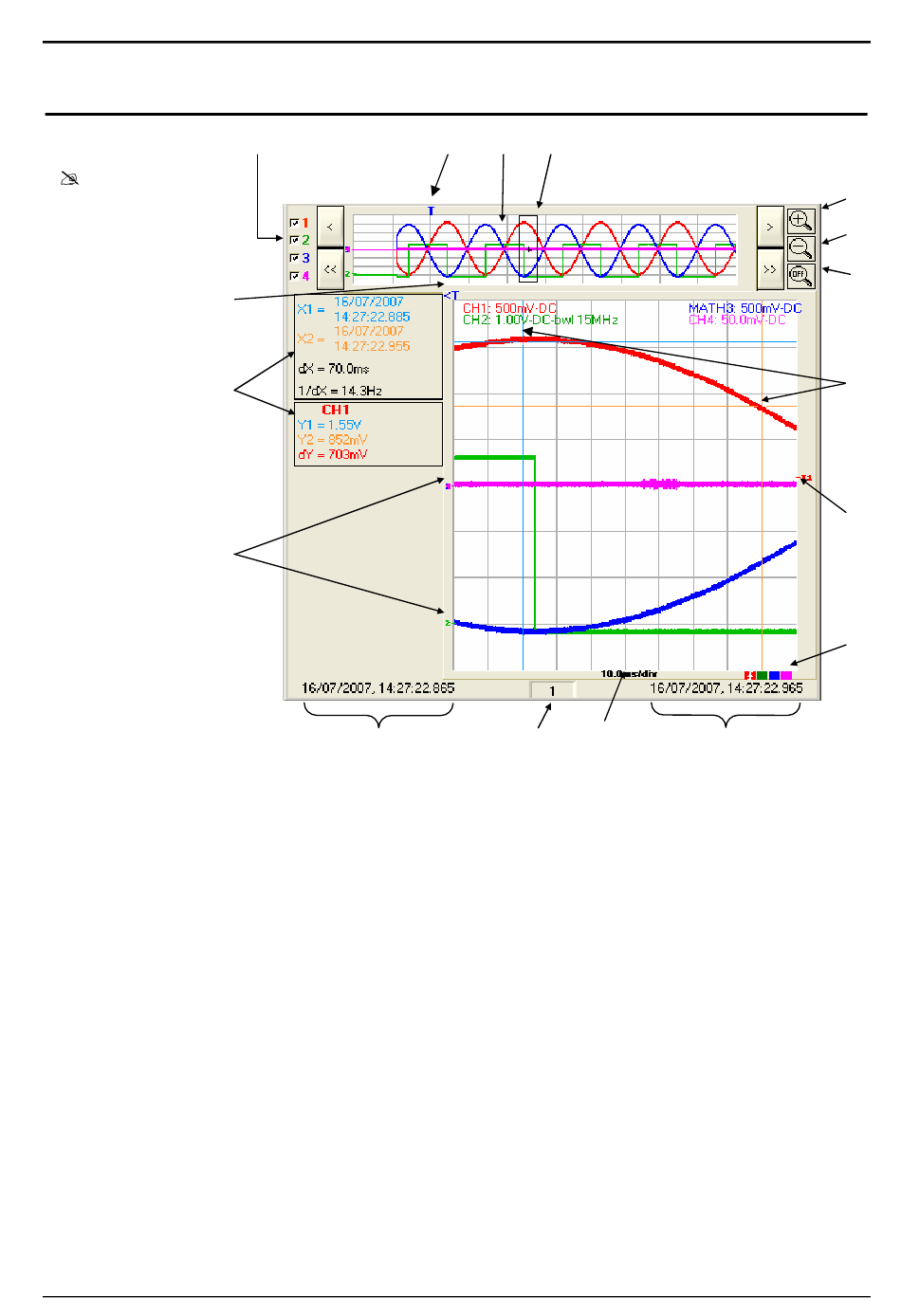

Fenster "Erfassung:
Recorder-Kurve"
Erfassung 1 Fehler
13.
14.
15.
1. Auswahl der anzuzeigenden Kurven
2. Triggerung
3. Anzeige der gesamten Aufzeichnung
4. Begrenzung des vergrößerten Bereichs
5. Erweiterung des anzuzeigenden Bereichs
6. Komprimierung des anzuzeigenden Bereichs
7. Zurück zur Anzeige der gesamten Aufzeichnung
8. Manuelle Cursors
9. Triggerpegel
10. Typ der Triggerung
11. Datum und Uhrzeit des Endes des vergrößerten Bereichs
12. Zeitbasis
13. Position des Triggers
14. Anzeigebereich der Messungen über manuelle Cursors
15. Position "0 V" der Kanäle
16. Nummer des angezeigten Fehlers
17. Datum und Uhrzeit des Beginns des vergrößerten Bereichs
VI - 100
1.
17.
2. 3. 4.
16 12.
Gerät Recorder - Anzeige
11.
Virtuelle Digital-Oszilloskope
5.
6.
7.
8.
9.
10.
