Bestimmungsgemäßer Gebrauch
Die Abstell-Schiebe-Beschläge MOVE sind nur für den Einsatz in ortsfesten Gebäuden vorgesehen. Sie dienen zum
horizontalen Öffnen und Schließen von Fenstern und Fenstertüren. Die Elemente müssen lotrecht, keinesfalls in Schräglage,
eingebaut werden.
Voraussetzungen
– Diese Montageanleitung und der Einbau der Beschläge setzt Fachkenntnisse voraus, die einer abgeschlossenen Ausbildung
in mindestens einem der folgenden Berufsbilder entsprechen: Bautischler/in, Metallbauer/in für Konstruktions technik,
Fenster- und Glasfassadenbauer/in.
– Für die HAUTAU/MACO-Beschläge MOVE gelten die auf Seite 7 genannten Anwendungsbereiche.
Angaben von Einschraubdrehzahlen und -momenten sind bindend.
– Zur Befestigung der Beschlagteile verwenden Sie ausreichend lange Schrauben, welche bei Kunststoffprofilen bis in die
Stahlarmierung reichen müssen.
– Folgen Sie auf jeden Fall der Verarbeitungsrichtlinie des Profilherstellers.
– Führungs- und Laufschienen sowie das Zargenprofil dürfen nicht lackiert werden.
– Abstell-Schiebe-Elemente dürfen nur vor der Montage der Beschlagteile oberflächenbehandelt werden. Eine nach-
trägliche Oberflächenbehandlung kann die Funktionstüchtigkeit der Beschlagteile einschränken. In diesem Fall entfallen
jegliche Gewähr leistungsansprüche gegenüber dem Beschlaghersteller.
– Die in dieser Montageanleitung beschriebenen Beschlagteile aus Stahl sind nach DIN EN 12329 farblos passiviert und
versiegelt. Sie dürfen nicht in Umgebungen mit aggressiven und korrosionsfördernden Luftinhalten verwendet werden.
– Halten Sie die Laufschiene und alle Falze von Ablagerungen und Verschmutzungen frei, um Beschädigungen am Beschlag
zu vermeiden und die optimale Funktion zu gewährleisten. Schützen Sie den Beschlag insbesondere vor Zement- oder
Putzrückständen.
– Verwenden Sie keine säurevernetzenden Dichtstoffe, da diese zur Korrosion der Beschlagteile führen können.
– Verwenden Sie nur säure- sowie lösemittelfreie Öle und Fette.
– Vermeiden Sie direkte Nässeeinwirkung auf den Beschlag und einen Kontakt des Beschlags mit säurehaltigen Reinigungs-
mitteln.
– Der Beschlaghersteller haftet nicht für Funktions störungen oder Beschä digungen der Beschläge sowie der damit
ausgestatteten Fenster oder Fenstertüren, wenn diese auf Mitverwendung fremder Beschlagteile, unzureichende
Ausschreibung, Nichtbeachtung der Montagevor schriften oder Anwendungsdiagramme zurückzuführen sind.
– Der Verarbeiter ist für die Einhaltung der in dieser Montage anleitung angegebenen Funktionsmaße sowie für eine
einwandfreie Beschlagmontage und sichere Befestigung aller Bauteile verantwortlich.
Benutzerinformation
– Händigen Sie mit dem Produkt die Wartungs- und Bedienungs anleitung für
Endanwender (Artikelcode: 501183) aus.
– Positionieren Sie den Bedienungsaufkleber (Schieberichtung DIN links
bzw. DIN rechts) gut sichtbar am eingebauten Fenster-Flügel.
Bei HAUTAU/MACO-Zentralverschluss: den Bedienungsaufkleber finden
Sie im Karton "Laufwerke für MOVE".
– Beachten Sie die "Vorgaben und Hinweise zum Produkt
und zur Haftung (VHBH)". Informieren Sie den Endanwender über
den Inhalt der "Vorgaben und Hinweise für Endanwender (VHBE)".
– Bewahren Sie diese Montageanleitung auf.

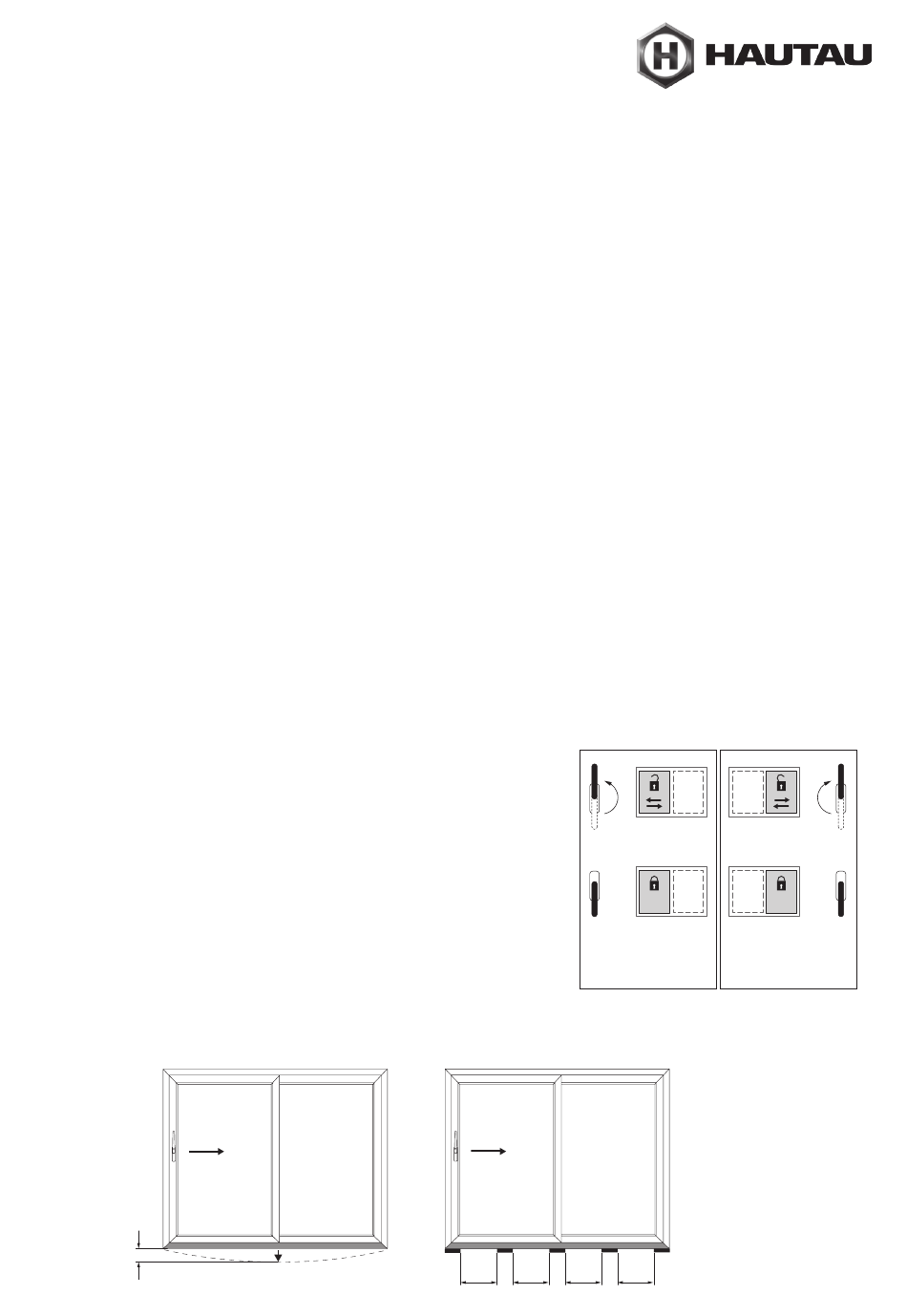

Funktion und Sicherheit
– Um die Funktion und Sicherheit des Elements zu gewährleisten, beträgt
die maximale zulässige Durchbiegung des unteren Blendrahmens 3 mm.
– Bodenschwelle mind. alle 300 mm auf gesamter Bautiefe druckfest unterfüttern.
max. 3 mm
MOVE ... (Griff links / Handle left)
DIN EN 12519 Rechts
Artikel-#: 500692
≤ 300
=
=
Bedienungsaufkleber
MOVE ... (Griff links / Handle left)
MOVE ... (Griff rechts / Handle right)
DIN EN 12519 Links
Artikel-#: 500692
Artikel-#: 500693
=
MOVE ... (G
Ar
5
