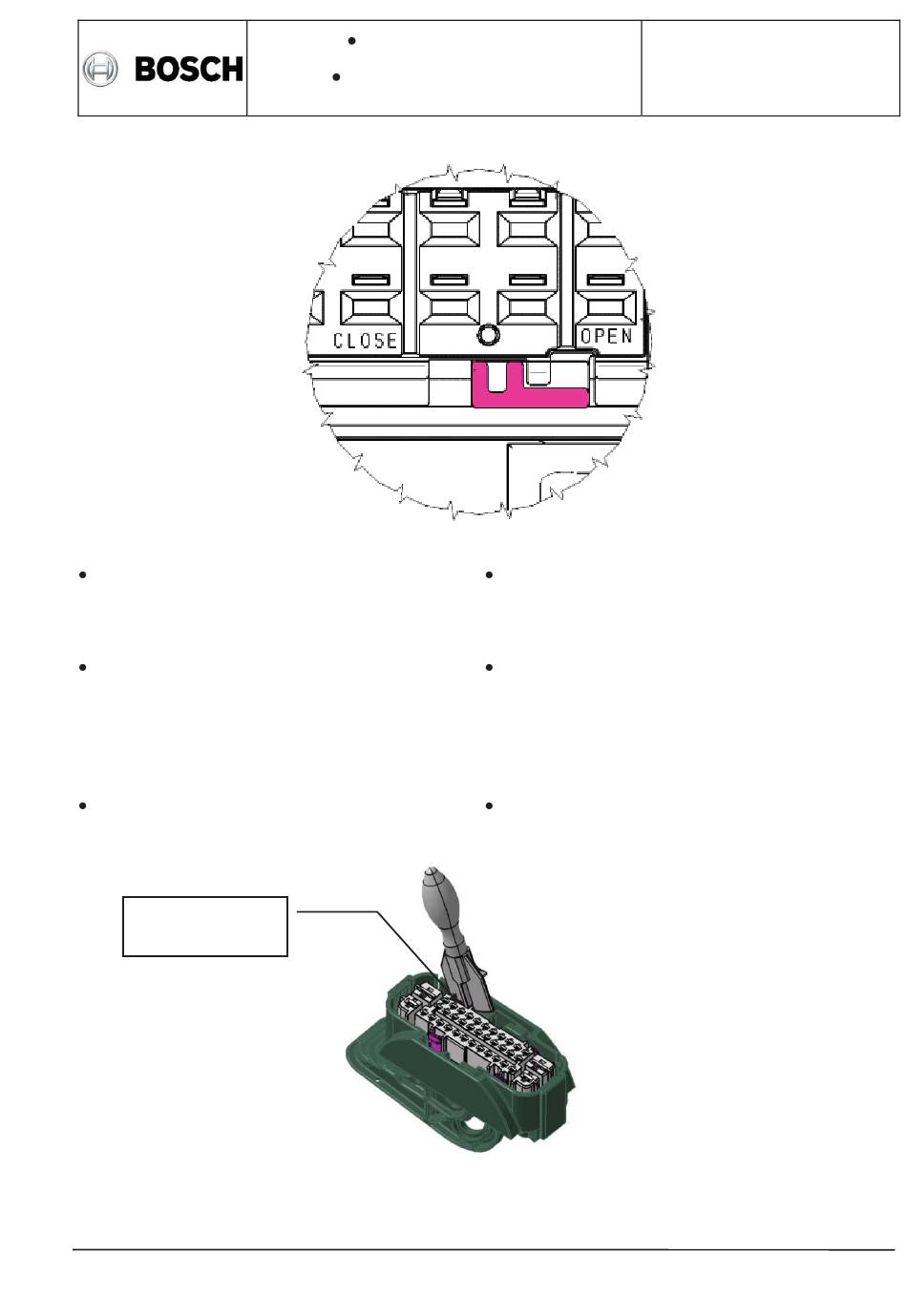

Fig. 4: 38-way connector, secondary locking mechanism open
Abb. 4: Kabelbaumstecker 38-polig, Sekundärverriegelung geöffnet
Position the operating tool with the
functional edge close to the outer wall of
cavity No. 10.
The functional edge must be positioned
above the gap between the guiding
element of the contact housing and the
actuating element of the secondary
locking.
Therefore the operating tool has to be
inclined according to figure below. (see
also detail figure No 5/6).
Cavity 10
Kammer 10
Fig. 5: 38-way connector, , positioning the operating tool; the operating tool has to be manufactured
Abb. 5: Kabelbaumstecker 38-polig, Ansetzen des Betätigungswerkzeuges; Betätigungswerkzeug ist zu
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
Montagevorschrift
Assembly Instruction
according to the drawing Nr 1 928 H00 394, see figure 39
erstellen gemäß Zeichnung Nr. 1 928 H00 394, siehe Abb.39
Das Betätigungswerkzeug
Funktionsklinge neben der Außenwand
der Kammer 10 ansetzen.
Die Funktionsklinge muss dabei über
dem Spalt zwischen der Rippe des
Kontaktträgers und dem Betätigungs-
element
der
Sekundärverriegelung
positioniert werden.
Hierfür ist das Betätigungswerkzeug wie
im Bild dargestellt geneigt anzusetzen.
(siehe auch Detail Bild 5/6).
1 928 A01 51M-000
7
30
Seite / Page:
von / of
05
Ausgabe / Version:
Vertraulich / Confidential
