Cover exit
above /
Deckel Abgang
oben
Contact housing
lower part /
Kontaktträgerunterteil
Radial seal /
Radialdichtung
© Robert Bosch GmbH 2017. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
© Robert Bosch GmbH 2017. All rights reserved, also regarding any disposal, exploitation, reproduction, editing, distribution, as well as in the event of applications for industrial property rights.
Montagevorschrift
Assembly Instruction
Cover exit flat /
Deckel Abgang
gerade

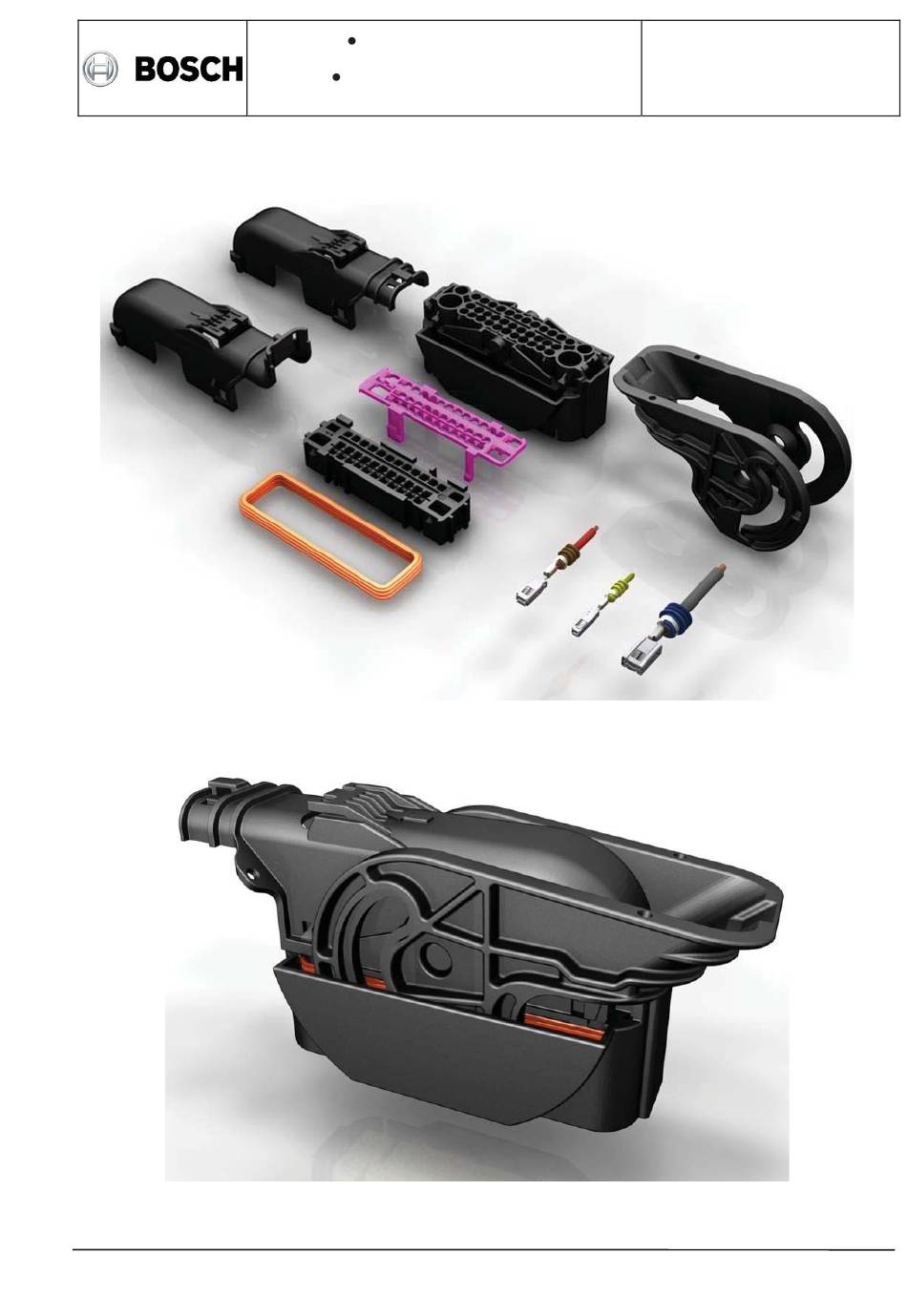

Fig. 1: Component parts of 38-way connector
Abb. 1: Einzelteile des 38-poligen Kabelbaumsteckers
Fig. 2: 38-way connector
Abb. 2: 38-poliger Kabelbaumstecker
Contact housing
upper part /
Kontaktträger-
oberteil
Secondary locking /
Sekundärverriegelung
BTC 2,8
BTC 1,5
BTC 4,8
1 928 A01 51M-000
3
30
Seite / Page:
von / of
05
Ausgabe / Version:
Vertraulich / Confidential
Locking lever /
Verriegelungshebel
