Raccordement des signaux d'E/S (préréglages)

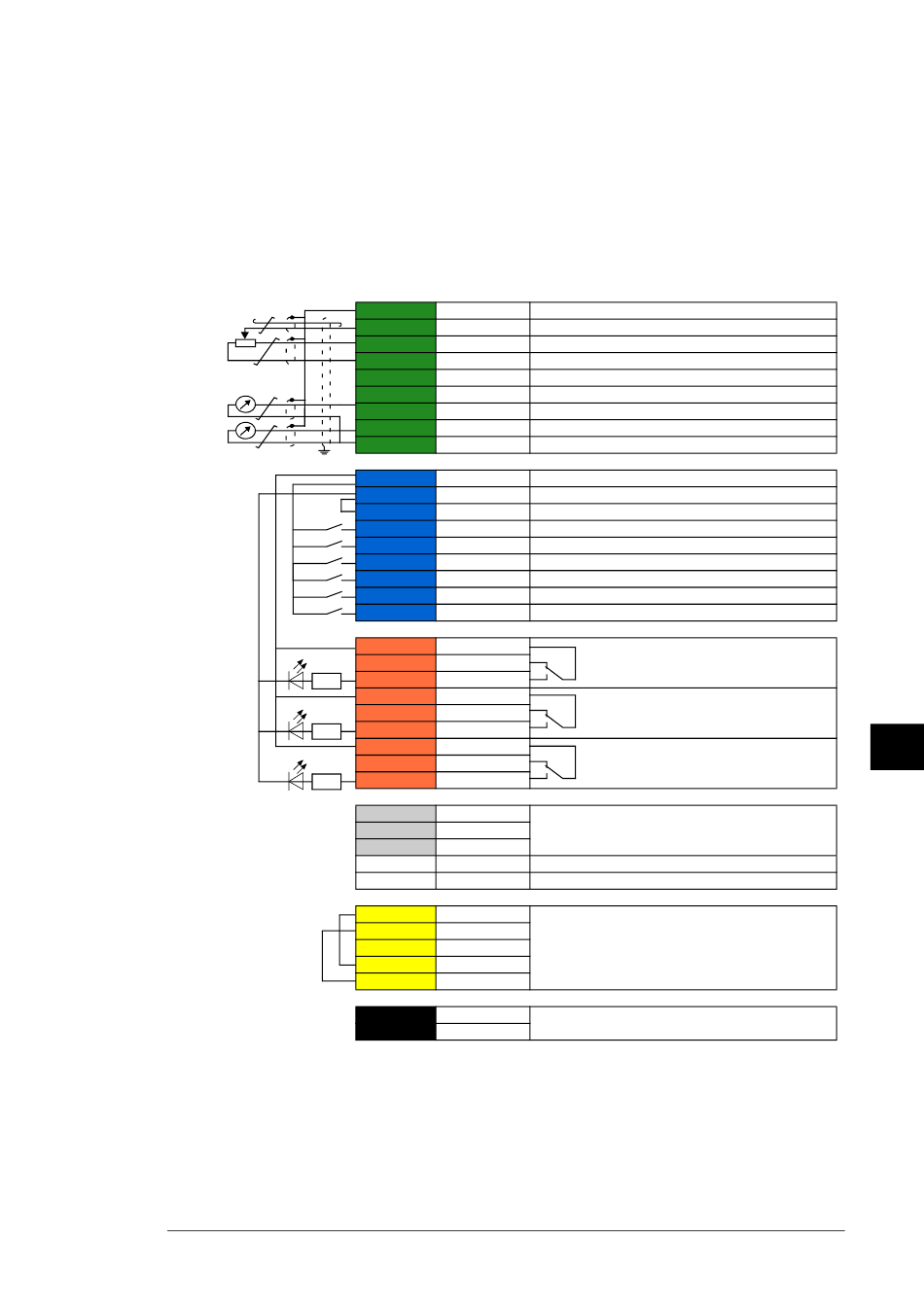

Schéma de raccordement des signaux d'E/S (préréglages pour les appareils étanches)
Section des câbles : 0,14 ... 2,5 mm
Couples de serrage : 0,5...0,6 N·m (0.4 lbf·ft)
1...10 kohm
maxi
500 oh
La capacité de charge totale de la sortie en tension auxiliaire +24V (X2:10) est 6,0 W (250
mA / 24 V c.c.).
2
(26...16 AWG) : toutes les bornes.
X1 Tension Tension de référence et entrées/sorties analogiques
1
SCR
Blindage du câble des signaux
2
AI1
Référence de fréquence/vitesse de sortie : 0...10 V
3
AGND
Commun circuit entrée analogique
4
+10V
Tension de référence +10 Vc.c.
5
AI2
Retour actif : 0...10 V
6
AGND
Commun circuit entrée analogique
7
AO1
Fréquence de sortie : 0...10 V
8
AO2
Courant de sortie : 0...20 mA
9
AGND
Commun circuit sortie analogique
X2 & X3
Sortie de tension auxiliaire et entrées logiques programmables
10
+24V
Sortie de tension auxiliaire +24 Vc.c., maxi. 250 mA
11
DGND
Commun sortie tension auxiliaire
12
DCOM
Commun toutes entrées logiques
13
DI1
Arrêt (0) / Démarrage (1)
14
DI2
Non configuré
15
DI3
Sélection fréquence/vitesse constante
16
DI4
Non configuré
17
DI5
Non configuré
18
DI6
Non configuré
X6, X7, X8 Sorties relais
19
RO1C
20
RO1A
21
RO1B
22
RO2C
23
RO2A
24
RO2B
25
RO3C
26
RO3A
27
RO3B
X5
Protocole EFB
29
B+
Protocole intégré de communication EFB (EIA-
30
A-
485)
31
DGND
S4
TERM
Commutateur de terminaison
S5
BIAS
Commutateur de la résistance de polarisation
X4
Fonction de sécurité STO (Safe torque off)
34
OUT1
Interruption sécurisée du couple. Préraccordements
35
OUT2
usine. Les deux circuits doivent être fermés pour
36
SGND
autoriser le démarrage du variateur. Cf. chapitre
Fonction STO du manuel d'installation ACQ580-34
37
IN1
(3AXD50000420025).
38
IN2
X10
24 V c.a./c.c.
40
24 V
Entrée ext. 24 V c.a./c.c. pour mettre l'unité de commande
sous tension lorsque l'alimentation principale est débranchée.
41
24 V c.a./c.c.-
FR – Guide d'installation 45
Prêt à démarrer
250 Vc.a. / 30 Vc.c.
2 A
En marche
250 Vc.a. / 30 Vc.c.
2 A
Défaut (-1)
250 Vc.a. / 30 Vc.c.
2 A
