T r e n d a n z e i g e
Nach Auswahl des Berührungstastensymbols für die Trendanzeige werden die
Trenddaten auf dem Hauptbildschirm angezeigt. Das Radical-7 speichert einen
Datensatz mit SpO , Pulsfrequenz, PI und Systemmeldungen in einem dafür
2
vorgesehenen Speicher. Je nach der Trenddauer (eine Einstellung für die Häufigkeit, mit
der Daten im Trendspeicher gespeichert werden), kann das Radical Gerät Trenddaten
aus einem Zeitraum von 72 Stunden bis 18 Tagen speichern. Das Radical-7 Gerät
verwendet auch ein hoch entwickeltes Datenkompressionsschema. Die tatsächlich
gespeicherte Trenddatenmenge hängt von der Art der gesammelten Daten ab.
Das Radical-7 speichert Daten nur im Trendspeicher, während das Instrument
eingeschaltet ist. Die Daten bleiben gespeichert, bis die Speicherkapazität aufgebraucht
ist oder sie vom Benutzer gelöscht werden.
VORSICHT: BEI EINER DATUMS- ODER UHRZEITÄNDERUNG DER SYSTEMUHR
ODER ÄNDERUNG DER TRENDDAUER WERDEN AUCH DIE DATEN IM
TRENDSPEICHER GELÖSCHT.
In der folgenden Tabelle sind die Trendkapazitäten für einige Trenddauer-Beispiele
angegeben:
TRENDDAUER
2 SEKUNDEN
10 SEKUNDEN
Die Trendanzeige kann so konfiguriert werden, dass zwei der drei Trendparameter (SpO
Pulsfrequenz oder PI) angezeigt werden. Das Gerät speichert alle 3 Parameter im
Trendspeicher ab, kann jedoch nur 2 davon gleichzeitig anzeigen. Die gewünschte
Parameteranzeige wird über die Option Trend im Hauptmenü für die Anzeige ausgewählt.
4-20 Bedienerhandbuch für das Radical-7 Signal Extraction Pulsoximeter
B e d i e n u n g
TREND-SPEICHERKAPAZITÄT
MIN. 72 STUNDEN (3 TAGE)
SEKUNDEN NORMALERWEISE 435 STUNDEN (18 TAGE)
B e d i e n u n g
Masimo SET

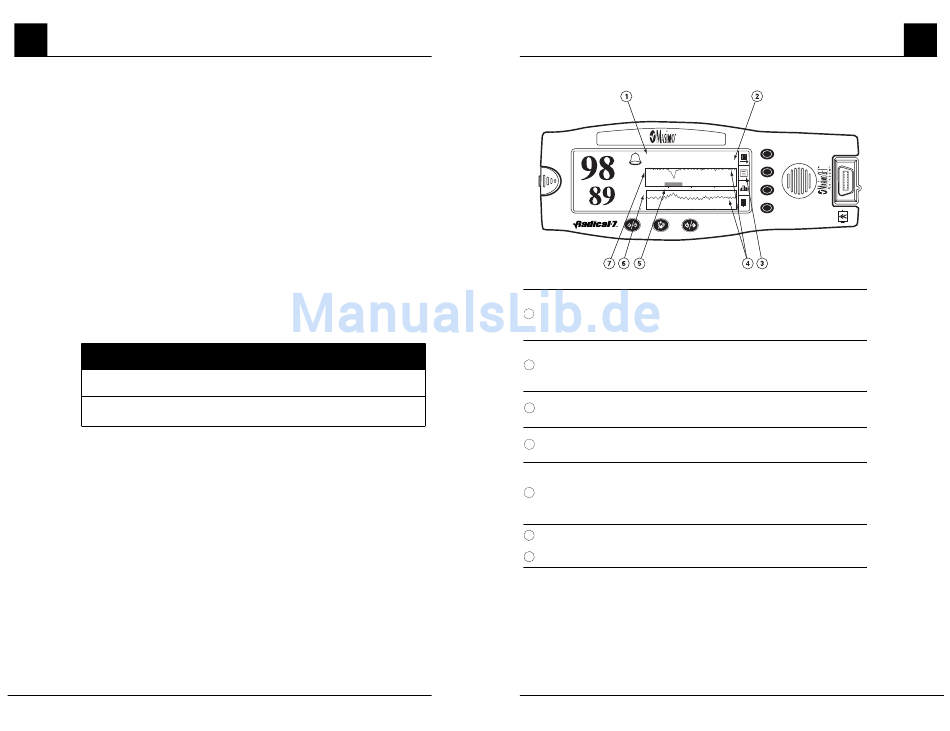

Die obere Zeile in der Trendanzeige zeigt die Zeitskala des Trenddiagramms, gefolgt
vom Startdatum, der Startuhrzeit und der Enduhrzeit des auf dem Bildschirm
1
angezeigten Datensatzes an.
Die zweite Zeile der Anzeige zeigt die Mindest-, Durchschnitts- und Höchst-SpO
PI- und Pulsfrequenzmessungen an, die im angezeigten Datensatz (ausschließlich
2
Null-Messungen) enthalten sind.
Die vertikale Skala der SpO
3
Trendeinrichtungsmenü eingestellt werden.
Eine dunkle Linie auf dem Trenddiagramm zeigt die gemittelten Daten an, während
,
2
4
abgeblendete Datenpunkte Mindest- und Höchstwerte anzeigen.
Ein abgeblendetes Feld bzw. eine abgeblendete Linie auf der unteren Achse des
Sättigungsdiagramms zeigt eine Zeitspanne an, in der die Schw. Signal IQ-Anzeige
5
aktiv war, d.h. die Signalgüte war sehr niedrig und die Genauigkeit der Messung
kann beeinträchtigt sein.
6
Die verfügbaren Trenddiagramme zeigen die Messungen für die jeweiligen
Trendparameter im Verhältnis zur Zeit an.
7
Die Trendanzeige wird standardgemäß automatisch einmal alle 10 Sekunden aktualisiert,
um die letzten gemessenen SpO
ist nur verfügbar, wenn die Trendansicht maximal 2 Stunden ist und die letzten gemessenen
Daten angezeigt werden. Wenn der Benutzer durch den Datensatz scrollt, um zuvor
verzeichnete Trenddaten anzuzeigen, oder wenn die Trendskala über 2 Stunden liegt, wird
die Trendanzeige nach 1 Minute Inaktivität (d.h. wenn kein Tastendruck der
Berührungstasten erfolgt) wegen Erreichen des Zeitlimits abgeschaltet und die Anzeige
kehrt zur normalen Anzeige des Radical-7 zurück.
Bedienerhandbuch für das Radical-7 Signal Extraction Pulsoximeter
10 Min Trend 03/27/01 11:42:46
91
% SpO 90 97 99 BPM 60 70 80
2
100
100
85
%SpO
2
60
160
140
50
BPM
HPO1
30
-, PI- und Pulsfrequenzdiagramme kann im
2
PI- und Pulsfrequenzdaten anzuzeigen. Diese Funktion
2-,
4
-,
2
