Kommunikationsprotokolle
Der Raumregler verfügt über eine automatische
Erkennungs- und Umschaltfunktion für Modbus und
EXOline. BACnet muss jedoch manuell über das Display
oder mit Hilfe von Regio tool
Regelungsfunktion für Elektroheizungen
Der RCF-230CTD-EC ist mit einer Funktion für die
PWM-Regelung von Elektroheizungen ausgestattet,
die der Steuerung thermischer Stellantriebe ähnelt.
Bei Verwendung eines elektrischen Erhitzers läuft der
Ventilator nach Ausschalten des Erhitzers zum Abkühlen
noch 2 Minuten lang weiter.
Bei Anschluss muss eine externe Einheit (z. B.
PULSER-ADD oder ein elektronisches Lastrelais) zwischen
RCF-230CTD-EC und dem Erhitzer angeschlossen werden.
Hinweis: Der RCF-230CTD-EC hat keine Alarmfunktion
für Ventilatorstörungen oder Überhitzung des elektrischen
Erhitzers. Daher müssen sämtliche Anschlüsse extern
erfolgen. So kann z. B. ein Übertemperaturschutz zwi-
schengeschaltet werden, mit dem die Versorgungsspannung
unterbrochen werden kann.

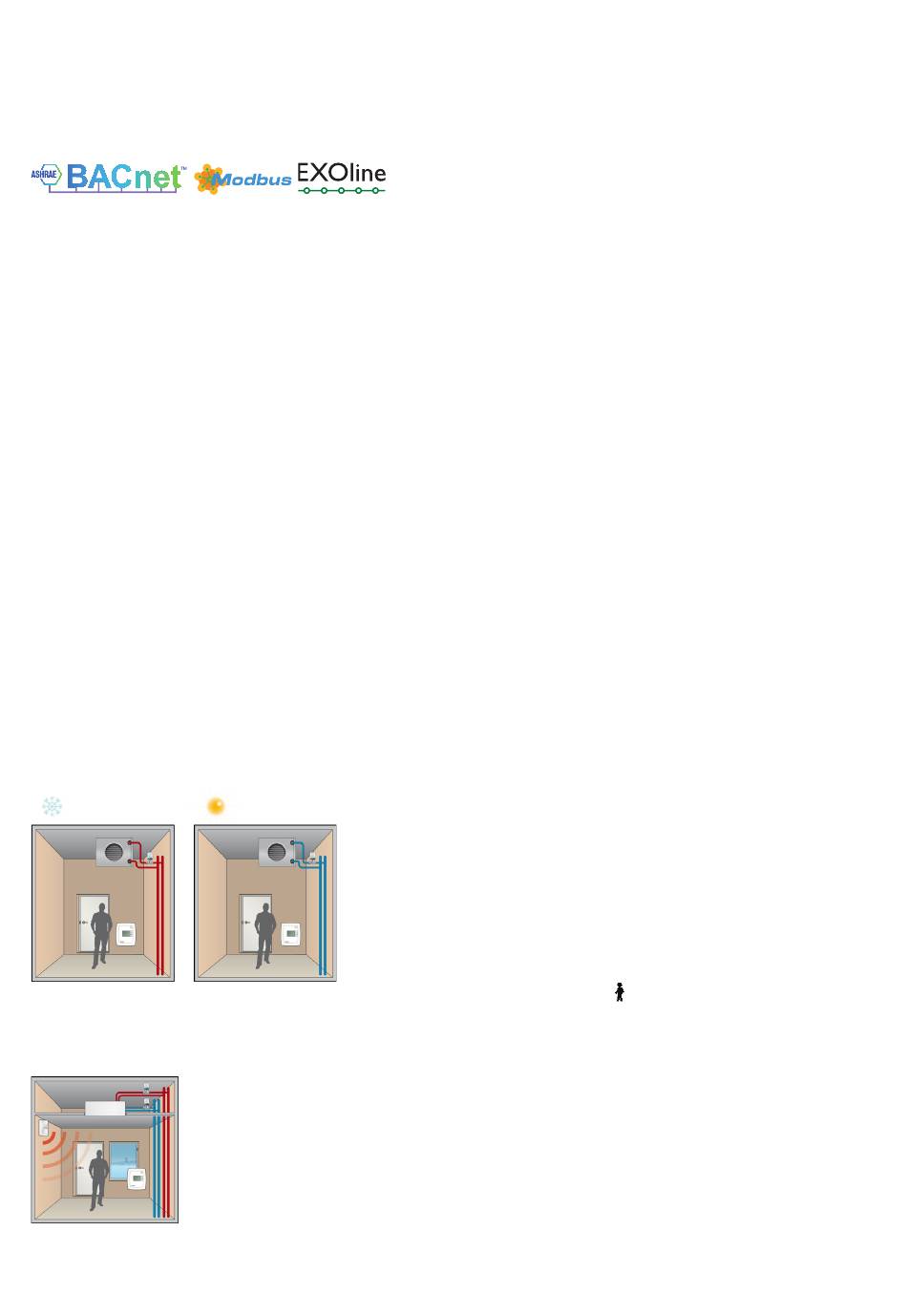

2- und 4-Rohr-Systeme
In 2-Rohr-Systemen wird ein und derselbe Kreis
abwechselnd zum Heizen oder Kühlen verwendet. Im
Sommer wird das System von kaltem, im Winter von
warmem Wasser durchströmt.
Bei der Konfiguration des RCF-230CTD-EC für ein
2-Rohr-System wird der Ausgang DO4 für die Regelung
von Heizen oder Kühlen je nach Jahreszeit (Vorlauftem-
peratur) mittels eines Stellantriebs, eines Ventils o. ä.
verwendet (Change-Over-Funktion). Bei Verwendung eines
3-Punkt-Stellantriebs wird dieser für die auf/zu Funktion an
DO4 und DO5 angeschlossen.
WINTER
4-Rohr-Systeme haben zwei separate Kreise und Ventile
zum Heizen und Kühlen. Der Regler steuert zum Heizen
und Kühlen über zwei verschiedene Regelausgänge
nacheinander zwei thermische Stellantriebe an.
2
eingestellt werden.
©
SOMMER
RCF-230CTD-EC
Automatisches Umschalten zwischen Heizen und Kühlen
(Change-Over-Funktion)
Der RCF-230CTD-EC hat einen Change-Over-Eingang, der bei
der Regelung von 2-Rohr-Systemen verwendet wird. Je nach
Medientemperatur (Jahreszeit) setzt diese Funktion den Ausgang
DO4 automatisch auf Heizen oder Kühlen um.
An den Change-Over-Eingang kann entweder ein potenzialfreies
Relais oder ein PT1000-Fühler angeschlossen werden.
Die Funktion für den Relaiskontakt kann als normal offen (NO)
oder normal geschlossen (NC) konfiguriert werden. Bei
Nichtverwendung des Change-Over-Einganges wird empfohlen,
den Eingang unangeschlossen und auf NO (Werkseinstellung) zu
belassen.
Bei Verwendung eines Fühlers muss dieser so montiert werden,
dass die Vorlauftemperatur des Fan-Coils gemessen werden kann.
Um einen zufriedenstellenden Betrieb zu gewährleisten, muss
das System über eine kontinuierliche Zirkulation im Primärkreis
verfügen. Bei Verwendung eines Fühlers wird die Ausgangsfunktion
auf Heizen geschaltet, wenn die Vorlauftemperatur über 28 °C,
und auf Kühlen, sobald sie unter 16 °C liegt.
Ist die Funktion Heizen aktiviert, erscheint im Display „HEAT",
bei Kühlen „COOL".
Wenn ein elektrischer Erhitzer verwendet wird und die Chan-
ge-Over-Funktion auf Heizen steht, regelt der RCF-230CTD-EC mit
der Sequenz Heizen/Heizen und der DO5 wird zuerst aktiviert.
Falls kein Change-Over-Fühler angeschlossen ist, ist die Sequenz
grundsätzlich Heizen/Heizen. Soll Kühlen Teil der Sequenz
sein, muss der Parameter 2 (Change-Over-Modus) manuell
umgestellt werden.
Mit der Präsenzerkennung Energie sparen
Durch den Anschluss eines Präsenzmelders oder Key-Card-Schal-
ters (in Hotels) an einen Digitaleingang ist es möglich, zwischen
Komfort- und Eco-Modus umzuschalten. So kann die Temperatur
an die Raumnutzung angepasst und gleichzeitig
auf einem komfortablen Niveau gehalten werden.
Bei Verwendung eines Präsenzmelders kann eine Verzögerung
für die Umschaltung zwischen Komfort- und ECO-Modus
eingestellt werden, damit der Modus bei kurzzeitigem Eintreten
oder Verlassen des Raumes nicht sofort geändert wird.
Alternativ dazu kann auch ein Fensterkontakt an den Eingang
angeschlossen werden. Dadurch wird der Regler bei offenem
Fenster in den Abschaltbetrieb geschaltet, um den Energieverbrauch
zu senken.
Betriebsmodi
Es gibt vier verschiedene Betriebsmodi: Komfort, Eco (Standby),
Off (Abschaltbetrieb) und Fenster. Das Umschalten zwischen
den Modi erfolgt im Gerät oder über das übergeordnete System.
Komfort: Wird im Display angezeigt, ist der Raum in Benutzung.
Die Temperatur wird auf Komfortniveau gehalten, mit einer
neutralen Zone (NZC) zwischen der Aktivierung von Heiz-
oder Kühlfunktion (Werkseinstellung für NZC = 2 K ( °C)).
Eco (Standby): Im Display wird „Standby" angezeigt. Der Raum
wird derzeit nicht genutzt und die Regelung ist auf niedrigen
Energieverbrauch eingestellt. Dieser Modus kann z. B. abends,
nachts, an Wochenenden oder auch tagsüber aktiviert werden,
wenn sich längere Zeit niemand im Raum befindet. Sobald der
Raum betreten wird, schaltet der Regler in den Betriebsmodus.
Die Sollwerte für Heiz- und Kühlbeginn sind beliebig einstellbar.
Werkseinstellungen: Heizen = 15° C, Kühlen = 30 °C.
Off (Abschaltbetrieb): Im Display wird „Off" angezeigt. Die
Display-Beleuchtung ist abgeschaltet. Weder Heizen noch
