9 3D-PATIENTENAUFNAHME
9.7 3D-Aufnahme
50
Planmeca ProMax 3D Plus & 3D Mid
HINWEIS
Stellen Sie sicher, dass Sie den richtigen Patienten- und
Aufnahmemodus im Planmeca Romexis Programm
gewählt haben.
1.

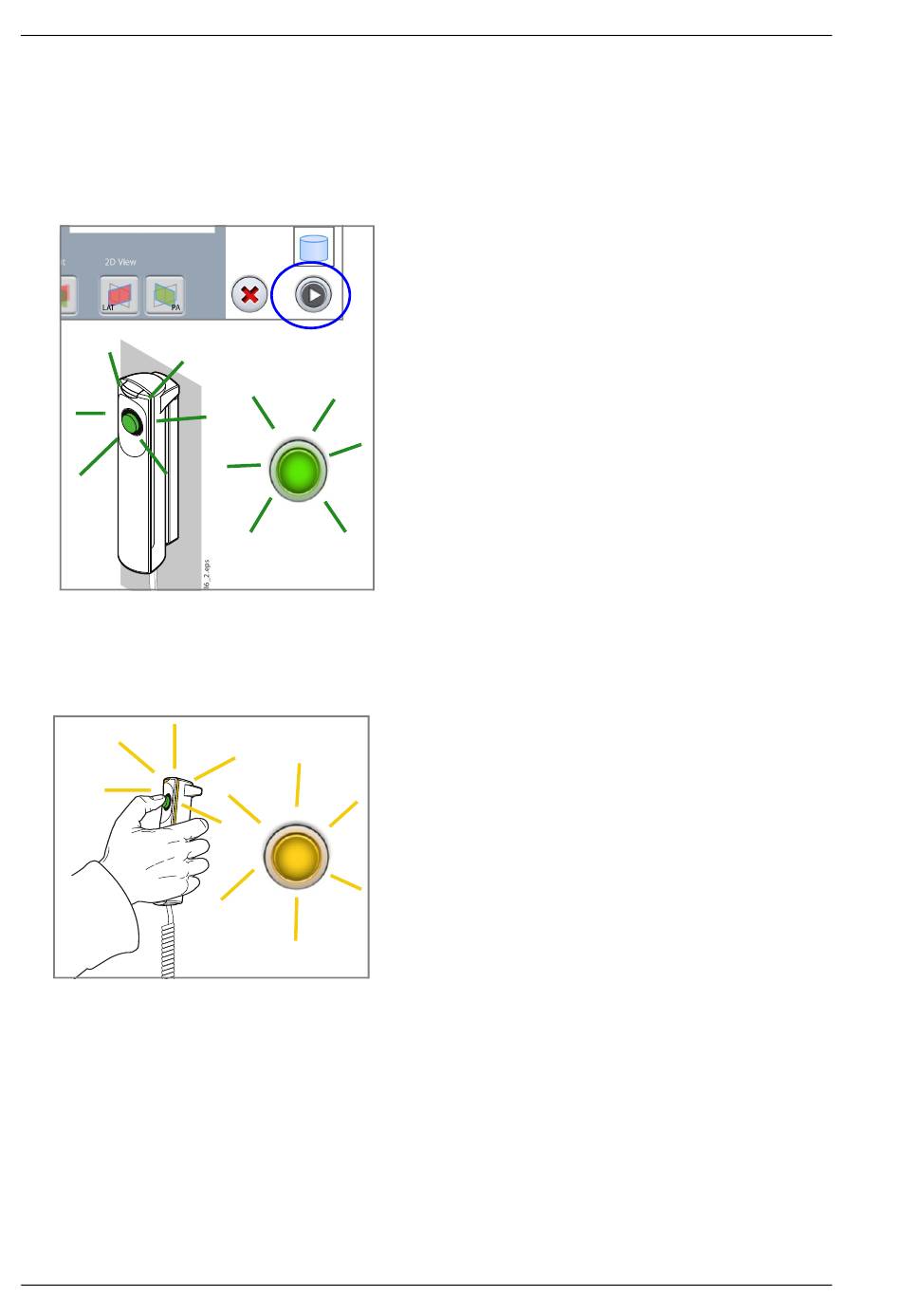

Drücken Sie die Vorwärts-Taste.
Grüne Lampen blinken auf dem Touchscreen und
Auslöseknopf, wenn sich das Röntgensystem für
eine Aufnahme bereit macht. Die grünen Lampen
hören auf zu Blinken und leuchten dauerhaft, wenn
das Röntgensystem für eine Aufnahme bereit ist.
2.
Bitten Sie den Patienten, so still wie möglich zu
bleiben.
•
Wenn Sie gleichzeitig eine 3D-Fotoaufnahme
des Gesichts machen, erklären Sie dem
Patienten, dass die Lichter an beiden Seiten des
Sensors während der Aufnahme blinken und
dass er sich weder erschrecken noch bewegen
soll. Bitten Sie den Patienten, die Augen
entweder geschlossen zu halten oder auf einen
bestimmten Punkt zu richten, damit sie im Bild
nicht halb geöffnet sind.
3.
Begeben Sie sich hinter einen Strahlenschutz.
4.
Drücken und halten Sie den Auslöseknopf während
der gesamten Aufnahmedauer gedrückt.
Während der Aufnahme leuchten gelbe
Strahlungswarnleuchten auf dem Auslöser und dem
Touchscreen, und Sie hören einen
Strahlungswarnton. Zusätzlich wird auf dem
Touchscreen ein Warnsymbol „Strahlung" angezeigt.
Der C-Arm bewegt sich um den Kopf des Patienten.
•
Planmeca ProMax 3D Mid-Geräte:
Wenn Sie zwei vertikale Bildvolumen
aufnehmen, wird zuerst das untere und zuletzt
das obere Volumen aufgenommen. Der C-Arm
wird zwischen den beiden Volumen automatisch
nach oben gefahren. Bei der Aufwärtsbewegung
des C-Arms ist ein Signalton zu hören.
•
Wenn Sie zwei horizontale Bildvolumen
aufnehmen, wird zuerst die linke und zuletzt die
rechte Seite des Patienten aufgenommen.
•
Wenn Sie ein Bildvolumen und ein 3D-Foto des
Gesichts aufnehmen, wird zuerst das
Röntgenbild und zuletzt das Foto aufgenommen.
Während der Fotoaufnahme ist ein schnelles
Ticken zu hören.
Bedienungsanleitung (3D-Bildgebung)
