Schritte

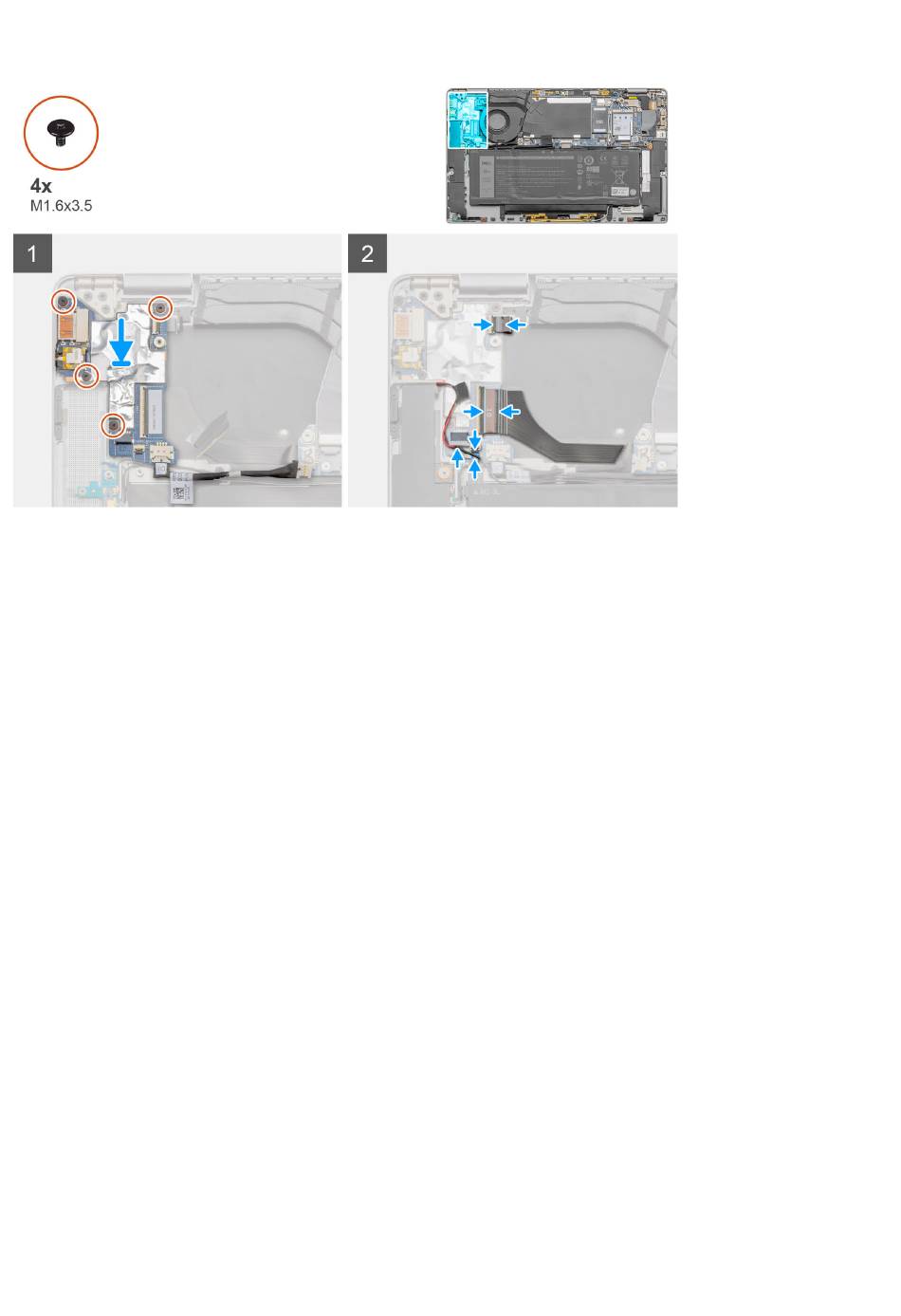

1. Platzieren Sie die E/A-Platine korrekt ausgerichtet im System.
2. Bringen Sie die vier Schrauben (M1,6x3,5) wieder an, um die E/A-Zusatzplatine zu befestigen.
3. Schließen Sie das LED-Platinenkabel, das Kabel des Fingerabdruck-Lesegeräts und das Datenkabel der E/A-Tochterplatine an die
Anschlüsse auf der E/A-Platine an.
Nächste Schritte
1. Bauen Sie das
E/A-Tochterplatinenkabel
2. Bauen Sie den
Systemlüfter
3. Bringen Sie die
Bodenabdeckung
4. Installieren Sie das SIM-Kartenfach.
5. Setzen Sie die
microSD-Karte
6. Folgen Sie den Anweisungen unter
Betriebsschalter
Entfernen des Netzschalters
Voraussetzungen
1. Befolgen Sie die Anweisungen im Abschnitt
2. Entfernen Sie die microSD-Karte.
3. Entfernen Sie das SIM-Kartenfach.
4. Rufen Sie den
Servicemodus
5. Entfernen Sie die Bodenabdeckung.
6. Entfernen Sie den Systemlüfter.
7. Entfernen Sie die E/A-Zusatzplatine.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des Netzschalters und stellen das Verfahren zum Entfernen bildlich dar.
34
Entfernen und Einbauen von Komponenten
ein.
ein.
an.
ein.
Nach der Arbeit an Ihrem
Vor der Arbeit an Komponenten im Inneren des
auf.
Computer.
Computers.
