6. Anschluss externer Geräte
6.1. Steuerungsanschlüsse

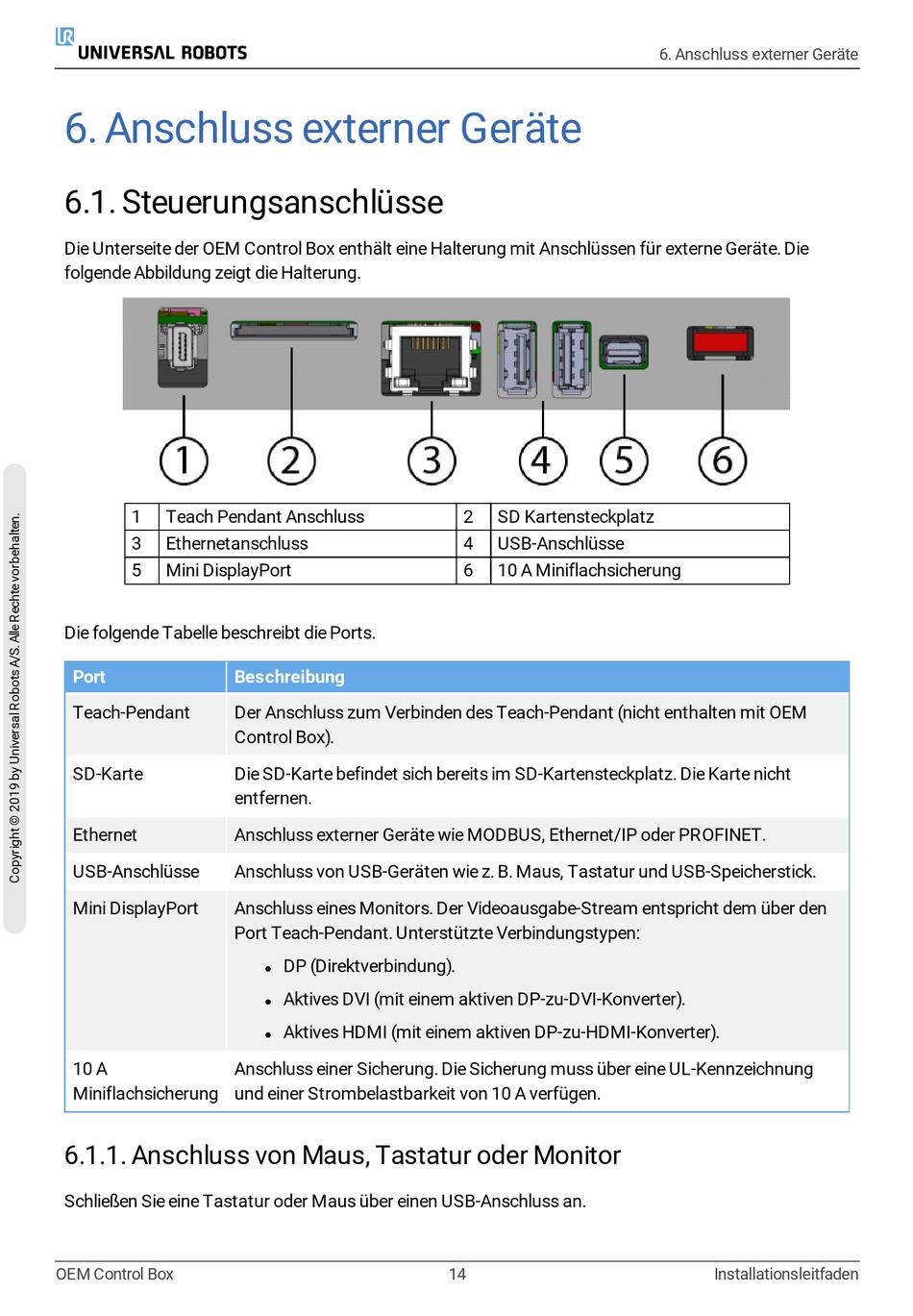

Die Unterseite der OEM Control Box enthält eine Halterung mit Anschlüssen für externe Geräte. Die
folgende Abbildung zeigt die Halterung.
1 Teach Pendant Anschluss
3 Ethernetanschluss
5 Mini DisplayPort
Die folgende Tabelle beschreibt die Ports.
Port
Teach-Pendant
SD-Karte
Ethernet
USB-Anschlüsse
Mini DisplayPort
10 A
Miniflachsicherung

6.1.1. Anschluss von Maus, Tastatur oder Monitor

Schließen Sie eine Tastatur oder Maus über einen USB-Anschluss an.
OEM Control Box
Beschreibung
Der Anschluss zum Verbinden des Teach-Pendant (nicht enthalten mit OEM
Control Box).
Die SD-Karte befindet sich bereits im SD-Kartensteckplatz. Die Karte nicht
entfernen.
Anschluss externer Geräte wie MODBUS, Ethernet/IP oder PROFINET.
Anschluss von USB-Geräten wie z. B. Maus, Tastatur und USB-Speicherstick.
Anschluss eines Monitors. Der Videoausgabe-Stream entspricht dem über den
Port Teach-Pendant. Unterstützte Verbindungstypen:
DP (Direktverbindung).
l
Aktives DVI (mit einem aktiven DP-zu-DVI-Konverter).
l
Aktives HDMI (mit einem aktiven DP-zu-HDMI-Konverter).
l
Anschluss einer Sicherung. Die Sicherung muss über eine UL-Kennzeichnung
und einer Strombelastbarkeit von 10 A verfügen.
2 SD Kartensteckplatz
4 USB-Anschlüsse
6 10 A Miniflachsicherung
14
