4. Elektrische Installation: DC-Quelle (Gleichstrom)

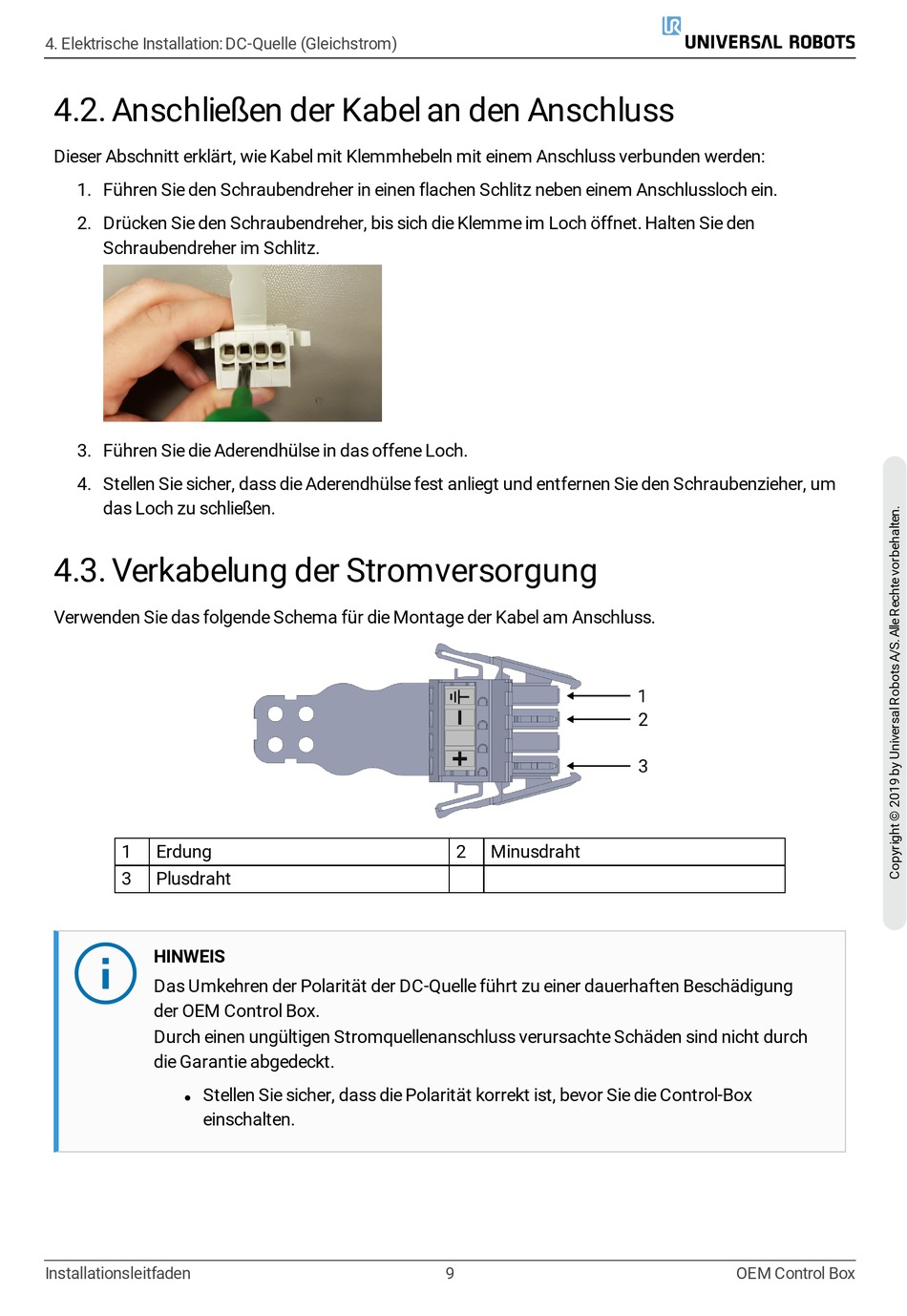

4.2. Anschließen der Kabel an den Anschluss
Dieser Abschnitt erklärt, wie Kabel mit Klemmhebeln mit einem Anschluss verbunden werden:
1. Führen Sie den Schraubendreher in einen flachen Schlitz neben einem Anschlussloch ein.
2. Drücken Sie den Schraubendreher, bis sich die Klemme im Loch öffnet. Halten Sie den
Schraubendreher im Schlitz.
3. Führen Sie die Aderendhülse in das offene Loch.
4. Stellen Sie sicher, dass die Aderendhülse fest anliegt und entfernen Sie den Schraubenzieher, um
das Loch zu schließen.

4.3. Verkabelung der Stromversorgung

Verwenden Sie das folgende Schema für die Montage der Kabel am Anschluss.
1 Erdung
3 Plusdraht
HINWEIS
Das Umkehren der Polarität der DC-Quelle führt zu einer dauerhaften Beschädigung
der OEM Control Box.
Durch einen ungültigen Stromquellenanschluss verursachte Schäden sind nicht durch
die Garantie abgedeckt.
Stellen Sie sicher, dass die Polarität korrekt ist, bevor Sie die Control-Box
l
einschalten.
Installationsleitfaden
2 Minusdraht
9 OEM Control Box
