Reset-Taste
Halten Sie die Reset-Taste mit einem geeigneten Werkzeug für mindestens 20 Sekunden gedrückt, um das System
auf die Werkseinstellungen zurückzusetzen.
Kameraverkabelung
Bitte beachten Sie die folgenden Hinweise zu möglichen Kabelanschlüssen.
Spannungsversorgung
Schließen Sie einen 12 V DC/24 V AC-Adapter an die zweiadrige Klemmleiste des Universalkabels sowie eine Steckdose
an. Alternativ können Sie auch das Ethernet-Kabel mit dem RJ-45-Stecker des Universalkabels verbinden und das
andere Kabelende an einen PoE-Switch (Power over Ethernet) anschließen.
Anschluss des Ethernet-Kabels
Verbinden Sie ein Ende des Ethernet-Kabels mit dem RJ-45-Stecker des Universalkabels, und schließen Sie das
andere Kabelende an einen Netzwerk-Switch oder PC an.
HINWEIS: Die beiden Status-LEDs geben Aufschluss darüber, ob das Gerät eingeschaltet ist und Netzwerkaktivitäten
stattfinden. Leuchtet eine der LEDs nicht, überprüfen Sie bitte den entsprechenden Anschluss.

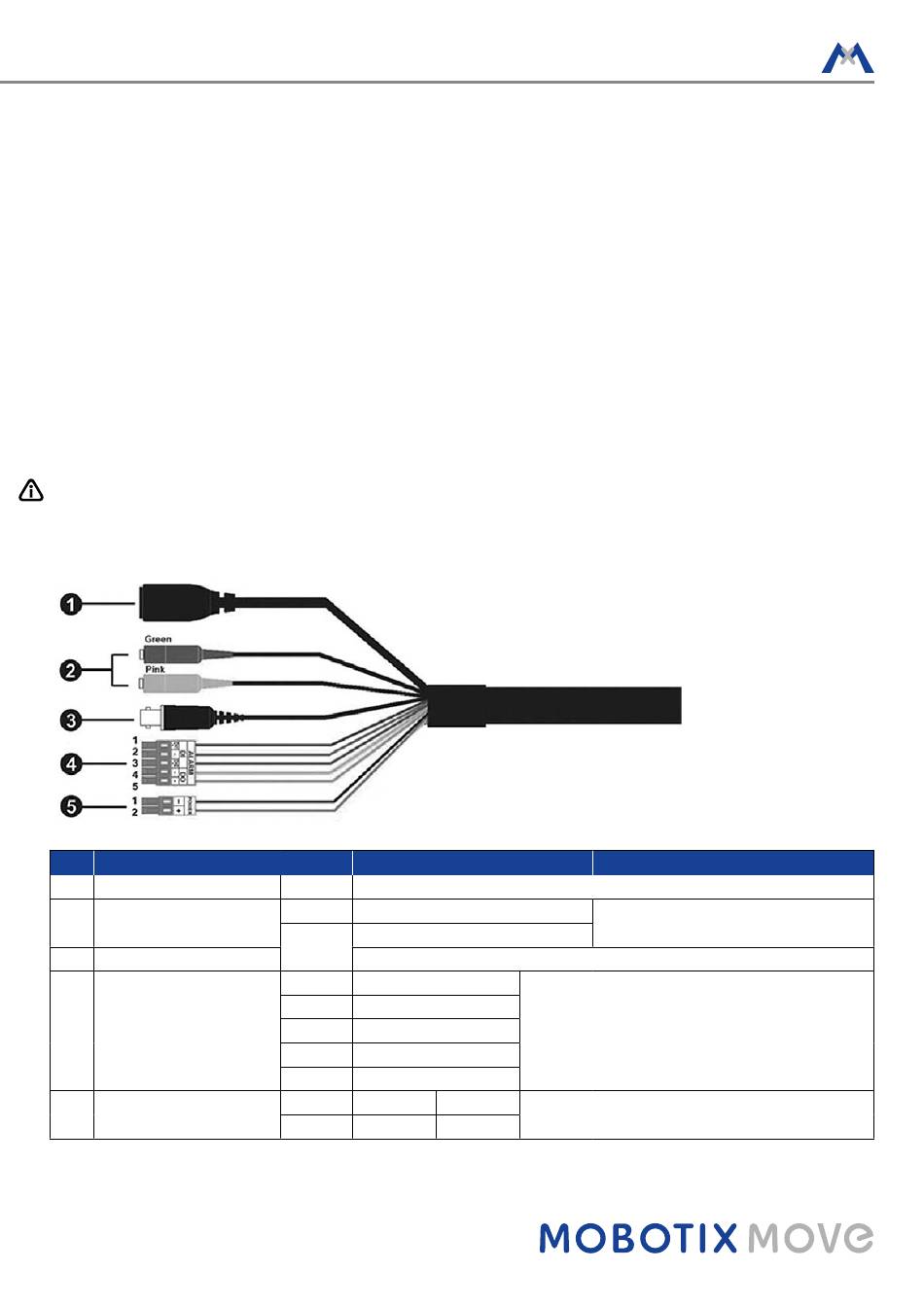

Universalkabel
Nr.
Anschlusselement
1
RJ-45
2
Audio I/O
3
BNC (Optional)
Alarm I/O
4
(fünfadrige Klemmleiste)
Power (12 V DC/24 V AC)
5
(zweiadrige Klemmleiste)
Pins
Definition
–
Für Netzwerk- und PoE-Verbindungen
Grün
Audio Out/Mic Out (Line Out)
Pink
Audio In/Mic In (Line In)
–
Analoger Videoausgang
1
Alarm In 2+
2
Alarm In -
3
Alarm In 1+
4
Alarm Out -
5
Alarm Out +
1
12 V DC −
24 V AC 1
2
12 V DC +
24 V AC 2
Bemerkungen
Mit Gegensprechfunktion
Alarmverbindung
Spannungsversorgung
