Verbrennungsluft
Die Luftzufuhr (Fig. 1, 8) ist geschlossen, wenn der
Schieber nach rechts und offen, wenn der Schieber
nach links gechoben ist. Er soll in der Anheiz- und
Nachfüllphase offen sein. Während des Dauerbrands
wird die Verbrennungsluft mit diesem Schieber geregelt.
Reinigung der Glasscheibe
Wichtig! Vor der Reinigung Tür schließen und fest
arretieren. Dies geschieht anhand des Arretierungs-
knopfes. (Siehe Öffnung der Tür)
Zum Schutz der Dichtung wird der Keil (Fig. 5) unter der
Tür an der linken Seite platziert. Die Schraube rechts in
der Mitte des Türrahmens (Fig. 6) im Uhrzeigersinn dre-
hen (Sechskantschlüssel verwenden), danach kann die
Tür herausgeschwenkt werden. Nach der Reinigung wird
die Tür geschlossen, die Schraube wieder zugespannt
und der Keil entfernt.
Zubehör
Für den SCAN DSA 5 Ofen gibt es folgende Zubehörteile:
• Sims (Stahl oder Speckstein)
• Rauchrohrverkleidung
•
Vorlegeplatte (Stahl oder Glas)
•
Frischluftstutzen
Bitte lesen Sie diese Gebrauchsanweisung sowie die generelle Aufstellanleitung gründlich durch, bevor Sie mit
3
7
6
1

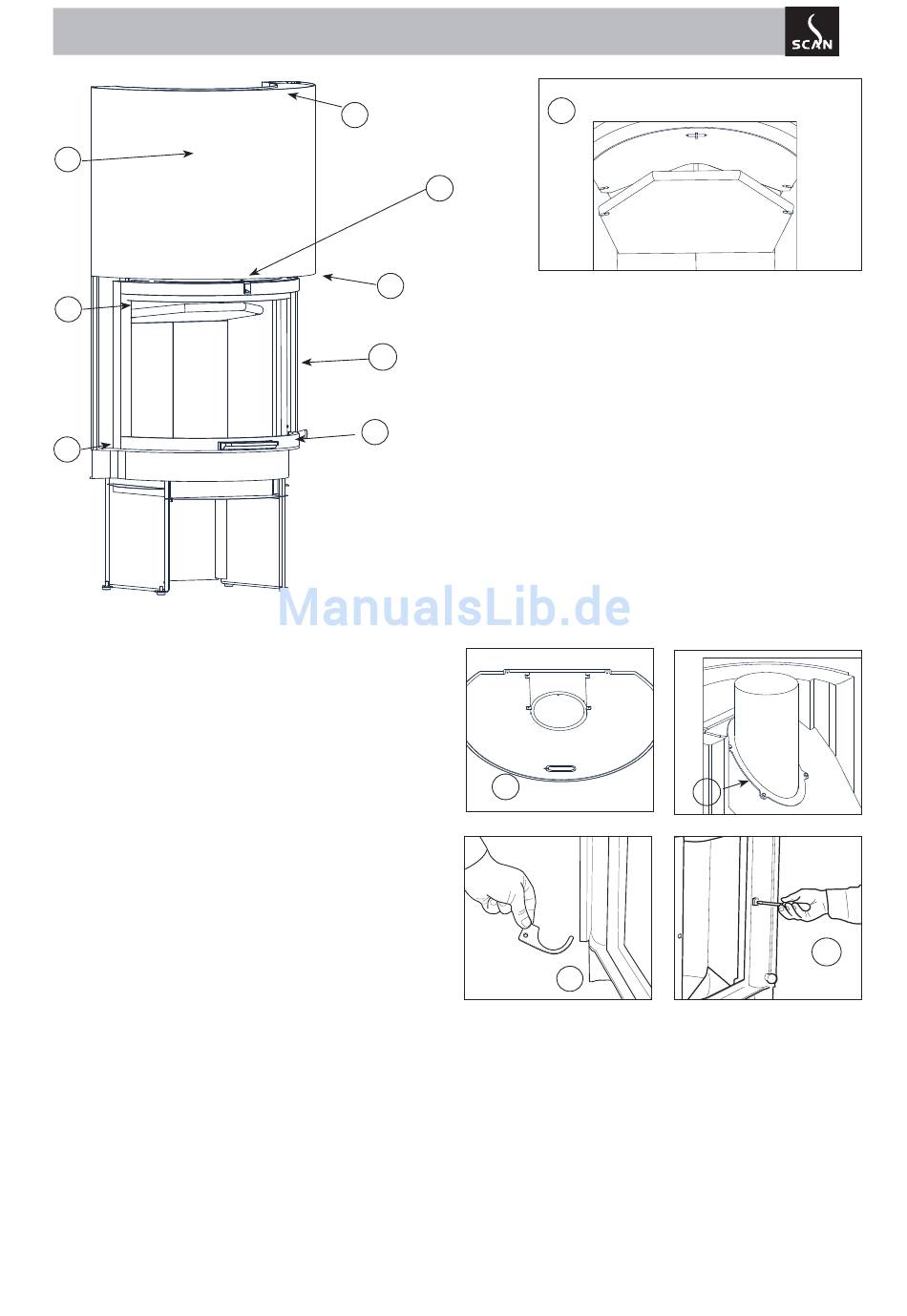

Fig. 1
der Montage beginnen oder den Ofen in Betrieb nehmen.
2
8
Fig. 2
Rauchumlenkplatte
Nach dem Reinigen des Schornsteins ist es
notwendig, den herunterfallenden Russ an
der Rauchumlenkplatte zu entfernen. Bei der
Demontage werden die Halterungen an einer
Seite herausgezogen, und die Rauchumlenkplat-
ten können schräg herausgenommen werden.
Bitte mit Sorgfalt vorgehen, damit die aus dem
porösen Material gefertigte Rauchumlenkplatte
keinen Schaden nimmt.
3
Fig. 3
5
Fig. 5
4
Fig. 4
6
Fig. 6
