- Seite 1 Gebrauchsanweisung PHYSIO Evo/One Immer auf der sicheren Seite.
- Seite 2 Vertrieb: Hersteller: KaVo Dental GmbH Kaltenbach & Voigt GmbH Bismarckring 39 Bismarckring 39 D-88400 Biberach D-88400 Biberach Tel. +49 (0) 7351 56-0 www.kavo.com Fax +49 (0) 7351 56-1488...
-
Seite 3: Inhaltsverzeichnis
Sicherheitshinweise ......................... 8 Produktbeschreibung ..........................9 Zweckbestimmung – Bestimmungsgemäße Verwendung .............. 9 Arbeitsstuhl PHYSIO Evo/One ...................... 10 Typen- und Hinweisschilder ......................11 Technische Daten PHYSIO Evo ....................11 Technische Daten PHYSIO One ....................12 Montage ..............................13 Verpackung ........................... 13 4.1.1 Transport und Lagerung .................... - Seite 4 Gebrauchsanweisung PHYSIO Evo/One Inhaltsverzeichnis Beheben von Störungen .......................... 26 2/26...
-
Seite 5: Benutzerhinweise
Gebrauchsanweisung PHYSIO Evo/One 1 Benutzerhinweise | 1.1 Benutzerführung 1 Benutzerhinweise 1.1 Benutzerführung Voraussetzung Diese Anweisung vor der ersten Inbetriebnahme des Produktes lesen, um Fehl‐ bedienungen und Schädigungen zu vermeiden. 1.2 Abkürzungen Kurz‐ Erklärung form Gebrauchsanweisung Pflegeanweisung Montageanweisung Technikeranweisung Sicherheitstechnische Kontrolle... -
Seite 6: Garantiebestimmungen
Im Falle des Verzuges und des groben Verschuldens oder Vorsatzes gilt dies nur, soweit nicht zwingende gesetzliche Vorschriften entge‐ genstehen. KaVo haftet nicht für Defekte und deren Folgen, die entstanden sind durch natürli‐ che Abnutzung, unsachgemäße Reinigung oder Wartung, Nichtbeachtung der Bedienungs-, Wartungs- oder Anschlussvorschriften, Verkalkung oder Korrosion, Verunreinigung in der Luft- und Wasserversorgung oder chemische oder elektri‐... -
Seite 7: Transportschäden
3. Produkt nicht benutzen. 4. Schaden beim Transportunternehmen melden. 5. Schaden bei KaVo melden. 6. Beschädigtes Produkt keinesfalls vor Rücksprache mit KaVo zurücksenden. 7. Die unterzeichnete Empfangsbescheinigung an KaVo senden. Ist das Produkt beschädigt, ohne dass bei der Ablieferung ein Schaden an der Verpackung erkennbar war, muss wie folgt vorgegangen werden: 1. -
Seite 8: Angaben Auf Der Verpackung: Lagerung Und Transport
Gebrauchsanweisung PHYSIO Evo/One 1 Benutzerhinweise | 1.7 Transport und Lagerung Hinweis Verletzt der Empfänger eine ihn nach der vorstehenden Bestimmung treffende Pflicht, so gilt ein Schaden als erst nach der Ablieferung entstanden (gemäß CMR-Gesetz, Kapitel 5, Artikel 30). 1.7.3 Angaben auf der Verpackung: Lagerung und Transport Hinweis Für den eventuellen Versand zum Service oder zur Reparatur die Verpackung... -
Seite 9: Sicherheit
Gebrauchsanweisung PHYSIO Evo/One 2 Sicherheit | 2.1 Beschreibung der Sicherheitshinweise 2 Sicherheit 2.1 Beschreibung der Sicherheitshinweise 2.1.1 Warnsymbol Warnsymbol 2.1.2 Struktur GEFAHR Die Einführung beschreibt Art und Quelle der Gefahr. Dieser Abschnitt beschreibt mögliche Folgen einer Missachtung. ▶ Der optionale Schritt enthält notwendige Maßnahmen zur Vermeidung von Gefahren. -
Seite 10: Sicherheitshinweise
Sachschaden durch ungeeignetes Zubehör. Die Verwendung von anderem Zubehör, anderen Komponenten und Leitungen als den angegebenen mit Ausnahme der Komponenten und Leitungen, die KaVo als Ersatzteile für interne Komponenten verkauft, kann zu einer erhöhten Aus‐ sendung oder einer reduzierten Störfestigkeit des Produkts führen. -
Seite 11: Produktbeschreibung
3 Produktbeschreibung | 3.1 Zweckbestimmung – Bestimmungsgemäße Verwendung 3 Produktbeschreibung 3.1 Zweckbestimmung – Bestimmungsgemäße Verwendung Der PHYSIO Evo/One ist ein Arbeitsstuhl für zahnärztliche Behandler in einer Zahnarztpraxis gemäß DIN EN ISO 7493. Alle Ausführungen des Arbeitsstuhls PHYSIO Evo/One sind nach den zurzeit gel‐... -
Seite 12: Arbeitsstuhl Physio Evo/One

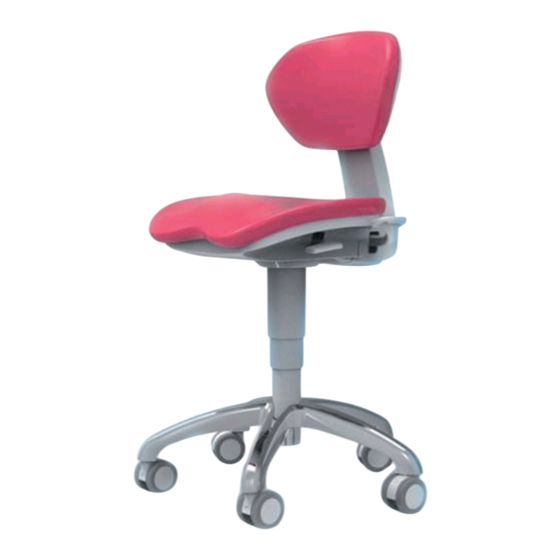

3 Produktbeschreibung | 3.2 Arbeitsstuhl PHYSIO Evo/One 3.2 Arbeitsstuhl PHYSIO Evo/One KaVo PHYSIO Evo/One Der Arbeitsstuhl PHYSIO Evo/One wird ab Werk mit weichen Rollen Mat.-Nr. 1.009.8491 für harte Bodenbeläge ausgeliefert. Lauffläche und Gehäuse der Rollen sind zweifarbig. Harte Rollen für weiche Bodenbeläge, z. B. Teppichboden sind als Bausatz Mat.-Nr. -
Seite 13: Typen- Und Hinweisschilder
Personal! Att ention : Exchang e and work in the area of the gas spring on ly by trained personn el! Hinweisschild PHYSIO Evo/One 3.4 Technische Daten PHYSIO Evo Niedrigste Sitzhöhe, unbelastet 465 mm Höchste Sitzhöhe, unbelastet 660 mm Niedrigste Sitzhöhe, belastet... -
Seite 14: Technische Daten Physio One
Gebrauchsanweisung PHYSIO Evo/One 3 Produktbeschreibung | 3.5 Technische Daten PHYSIO One Breite 600 mm Gewicht 12,5 kg 3.5 Technische Daten PHYSIO One Niedrigste Sitzhöhe, unbelastet 465 mm Höchste Sitzhöhe, unbelastet 660 mm Niedrigste Sitzhöhe, belastet 460 mm Höchste Sitzhöhe, belastet 630 mm Verstellbereich der Sitzhöhe,... -
Seite 15: Montage
Gewicht: 15 kg 4.2 Montage Arbeitsstuhl PHYSIO Evo/One Hinweis Der Arbeitsstuhl PHYSIO Evo/One wird in niedrigster Sitzhöhe und mit nach vor‐ ne geklappter Rückenlehne ausgeliefert. Hinweis Austausch und Arbeiten im Bereich des Sitzhöhenverstellelements dürfen nur durch geschultes Personal durchgeführt werden. - Seite 16 Gebrauchsanweisung PHYSIO Evo/One 4 Montage | 4.2 Montage Arbeitsstuhl PHYSIO Evo/One ▶ Rollen in das Stuhlkreuz einsetzen und drücken, bis die Rollen einrasten. ▶ Leicht an den Rollen ziehen, um zu prüfen, ob die Rollen sicher eingerastet sind. 14/26...
-
Seite 17: Sitzpolster Montieren
Gebrauchsanweisung PHYSIO Evo/One 4 Montage | 4.2 Montage Arbeitsstuhl PHYSIO Evo/One 4.2.2 Sitzpolster montieren ▶ Sitzpolster an den 4 Kugelbolzen einrasten. 15/26... -
Seite 18: Rückenlehnenpolster Montieren
4.2.4 Gasdruckfeder einstellen Hinweis Der Druckpunkt der Gasdruckfeder ist vom Werk aus eingestellt. Wenn die Sitz‐ höhe des Arbeitsstuhls PHYSIO Evo/One nicht sicher eingestellt werden kann, muss der Druckpunkt der Gasdruckfeder angepasst werden. Siehe auch: 6.1.1 Sitzhöhe einstellen, Seite 21 ▶... - Seite 19 Gebrauchsanweisung PHYSIO Evo/One 4 Montage | 4.2 Montage Arbeitsstuhl PHYSIO Evo/One ▶ Mit einem Kreuzschlitzschraubendreher Druckpunkt folgendermaßen einstel‐ len: Schraube eindrehen, Gasdruckfeder wird früher entriegelt. Schraube herausdrehen, Gasdruckfeder wird später entriegelt. ▶ Sitzpolster wieder montieren. 17/26...
-
Seite 20: Demontage
Gebrauchsanweisung PHYSIO Evo/One 5 Demontage | 5.1 Arbeitsstuhl PHYSIO Evo/One demontieren 5 Demontage Hinweis Austausch und Arbeiten im Bereich des Sitzhöhenverstellelements dürfen nur durch geschultes Personal durchgeführt werden. 5.1 Arbeitsstuhl PHYSIO Evo/One demontieren ▶ Rückenlehnenpolster und Sitzpolster entfernen, um Beschädigungen zu ver‐... -
Seite 21: Gasdruckfeder Demontieren
5.3 Gasdruckfeder demontieren Hinweis Wenn die Gasdruckfeder zu heftig aus dem Stuhlkreuz geschlagen wird, können Lackschäden am Arbeitsstuhl PHYSIO Evo/One entstehen. Um Lackschäden zu vermeiden, kann ein Stück Holz zwischen Gasdruckfeder und Hammer gelegt werden. ▶ Um Lackschäden am Arbeitsstuhl zu vermeiden, Gasdruckfeder mit einem großen Gummihammer vorsichtig aus dem Stuhlkreuz schlagen. - Seite 22 Gebrauchsanweisung PHYSIO Evo/One 5 Demontage | 5.3 Gasdruckfeder demontieren ▶ Gasdruckfeder bis zum Stuhlträger aus dem Stuhlkreuz schlagen. 20/26...
-
Seite 23: Bedienung
Gebrauchsanweisung PHYSIO Evo/One 6 Bedienung | 6.1 PHYSIO Evo 6 Bedienung 6.1 PHYSIO Evo PHYSIO Evo ① Sitzhöhe einstellen ③ Rückenlehnenneigung einstellen ② Sitzflächenneigung einstellen 6.1.1 Sitzhöhe einstellen ▶ Hebel ① vorne links betätigen. ▶ Sitzfläche je nach gewünschter Höhe belasten bzw. entlasten. -
Seite 24: Rückenlehnenneigung Einstellen
Gebrauchsanweisung PHYSIO Evo/One 6 Bedienung | 6.1 PHYSIO Evo ▶ Hebel ② hinten rechts nach unten drücken, bis der Hebel ② einrastet. ▶ Sitzfläche nach Wunsch neigen. ▶ Hebel ② hinten rechts lösen, um die Position der Sitzfläche zu fixieren. -
Seite 25: Physio One
Gebrauchsanweisung PHYSIO Evo/One 6 Bedienung | 6.2 PHYSIO One 6.2 PHYSIO One PHYSIO One ① Sitzhöhe einstellen ② Rückenlehnen-/Sitzflächenneigung einstellen 6.2.1 Sitzhöhe einstellen ▶ Hebel ① vorne links betätigen. ▶ Sitzfläche je nach gewünschter Höhe belasten bzw. entlasten. ▶ Hebel ① vorne links entlasten, um die gewünschte Sitzhöhe zu fixieren. - Seite 26 Gebrauchsanweisung PHYSIO Evo/One 6 Bedienung | 6.2 PHYSIO One ▶ Hebel ② hinten rechts lösen, um Sitzfläche und Rückenlehne zu fixieren. 24/26...
-
Seite 27: Aufbereitungsmethoden Nach Din En Iso 17664
Gebrauchsanweisung PHYSIO Evo/One 7 Aufbereitungsmethoden nach DIN EN ISO 17664 | 7.1 Allgemeine Pflegehinweise 7 Aufbereitungsmethoden nach DIN EN ISO 17664 7.1 Allgemeine Pflegehinweise VORSICHT Produktschäden durch falsche Desinfektion. Funktionsstörungen. ▶ Desinfektionsmittel nach den Angaben des Herstellers anwenden! ▶ Nur Wischdesinfektion durchführen! ▶... -
Seite 28: Beheben Von Störungen
8 Beheben von Störungen Hinweis Der Druckpunkt der Gasdruckfeder ist vom Werk aus eingestellt. Wenn die Sitz‐ höhe des Arbeitsstuhls PHYSIO Evo/One nicht sicher eingestellt werden kann, muss der Druckpunkt der Gasdruckfeder angepasst werden. Siehe auch: 4.2.4 Gasdruckfeder einstellen, Seite 16...
