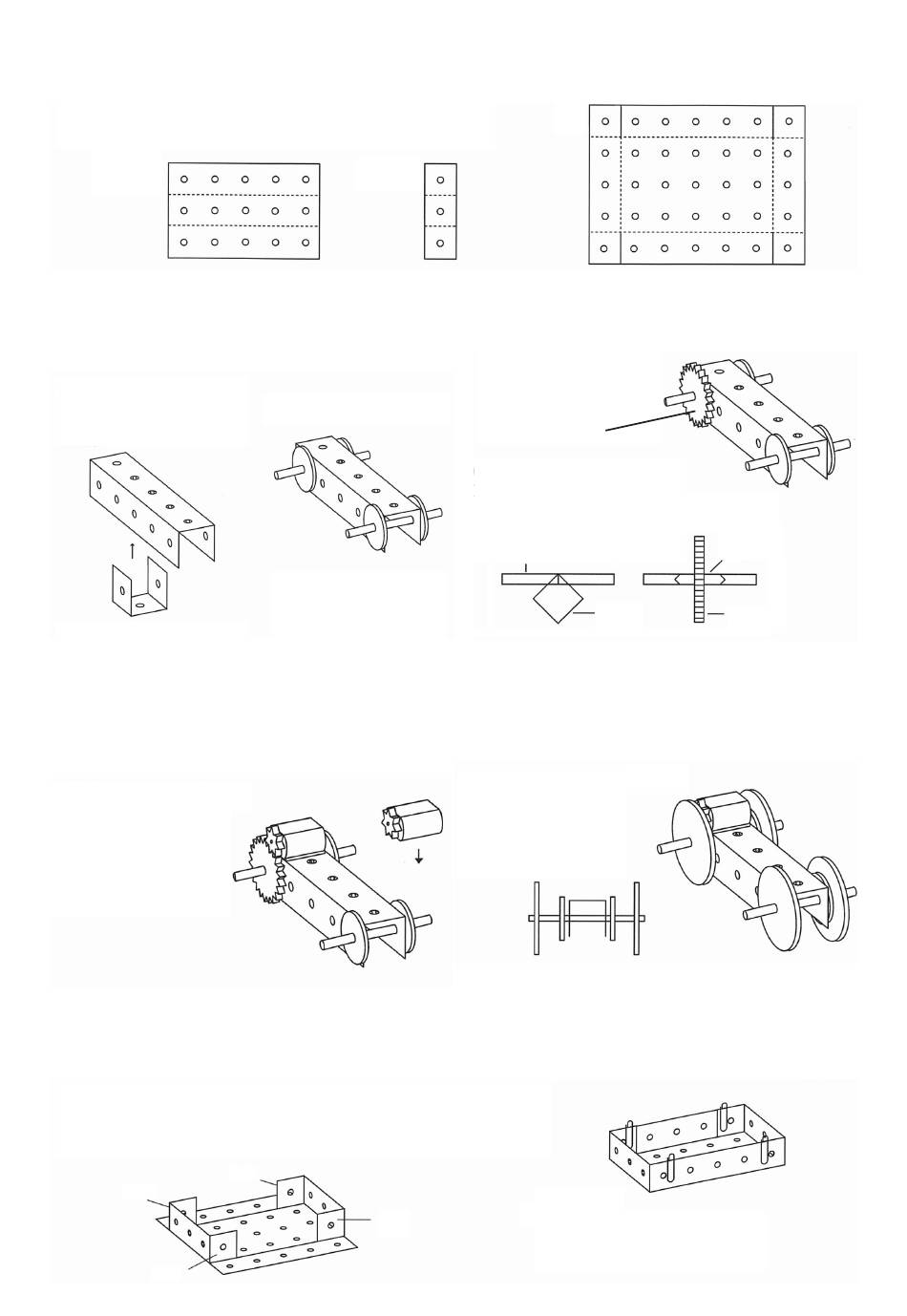

VORBEREITEN DER EINZELTEILE:
Diese Bauteile müssen aus den U-Profil zugeschnitten werden:
U-Profil 125 mm
Schritt 1: Herstellen des Grundgestells und
Anbringen der Achsen
Zum Herstellen des
Grundgestells das
U-Profil 125mm nach
Abbildung falten.
Ebenso wird das U-Profil 25
mm gefaltet und mittig von
unten in das Grundgestell
zur Verstärkung eingeleimt
Schritt 3: Anbringen des Motors
Das kleine Zahnrad
nach Abbildung auf den
Motor stecken.
An der Unterseite des
Motors einen Klebepad
anbringen und den
Motor so auf das Grund-
gestell kleben, dass
die Zahnräder korrekt
ineinander greifen.
Schritt 5: Anfertigen der Fernbedienung
Die Basis nach Abbildung zuschneiden und falten. An
vorgegebenen Stellen Leim anbringen und zusammen-
kleben.
Leim
Leim
2
1 x
U-Profil 25 mm
Vom beiliegenden Rund-
stab 2 Achsen á 80 mm
abschneiden.
4 kleine Räder so auf den
Achsen anbringen, dass
die Achsen mittig sitzen
und sich noch leicht
drehen können.
ACHTUNG:
Die Achsen müssen frei
drehen können!
Leim
Leim
1 x
Schritt 2: Anbringen des großen Zahnrades
Das große Zahnrad
muss (nach Abb.) auf
die Achse gesteckt
werden.
Achse
Klebeband
Tipp! Sollte das Zahnrad nicht fest auf der Achse sitzen,
ein Stück Klebeband nach Abbildung um die Ach
se wickeln und das Zahnrad darauf befestigen
Schritt 4: Anbringen der Räder
Die vier großen Räder
nach Abbildung auf
die Achsen stecken.
Vorderansicht
Tipp! Um einen festen Sitz der Räder zu gewährleisten,
sollten etwas Leim auf die entsprechende Position
der Räder aufgetragen und die Räder anschlie
ßend auf diese Position geschoben werden.
Tipp! Bis der Leim getrocknet ist die Klebestellen mit
Büroklammern fixieren.
1 x Basis
Klebeband
Zahnrad
N204415#1
