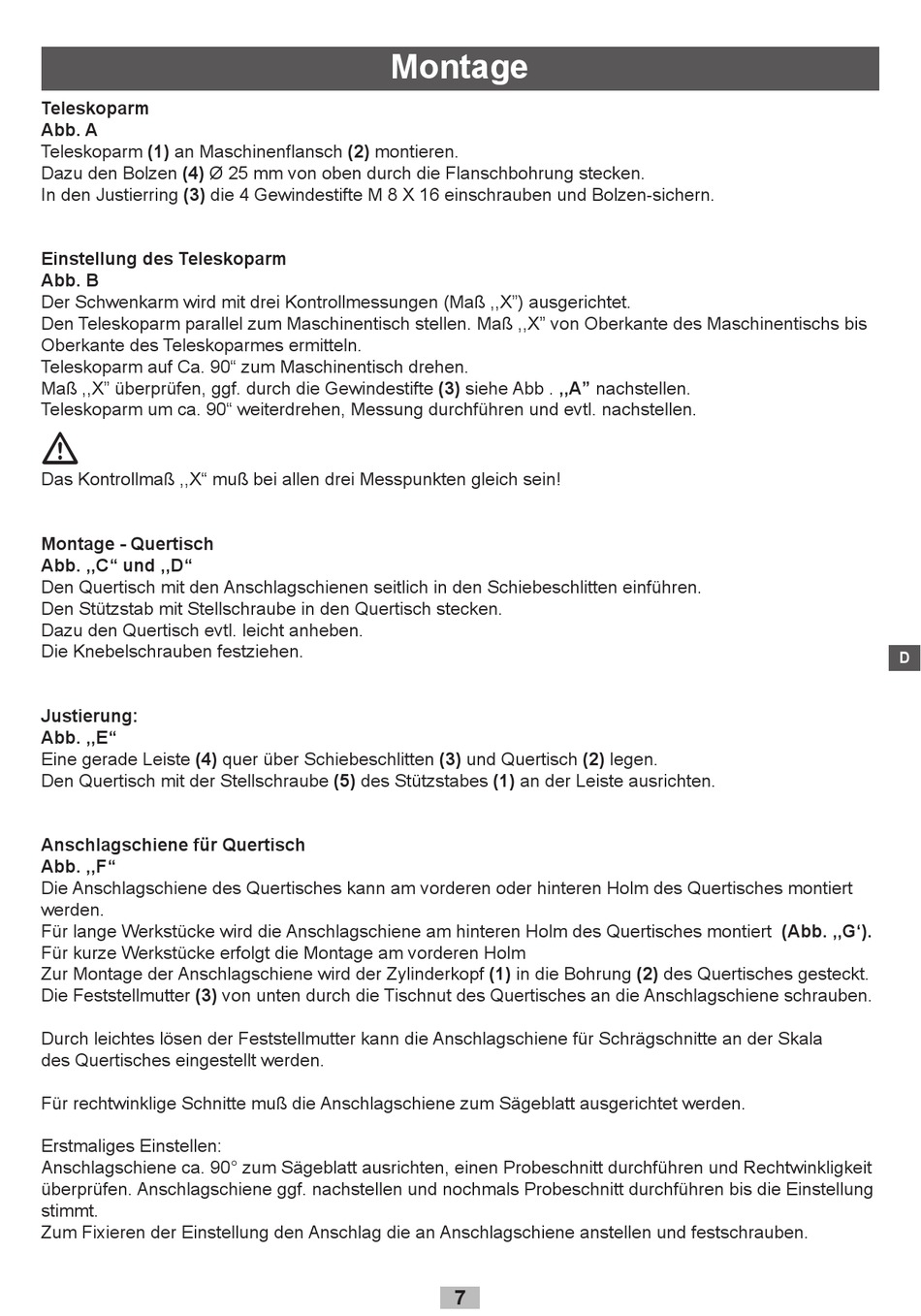

Montage
Teleskoparm
Abb. A
Teleskoparm (1) an Maschinenflansch (2) montieren.
Dazu den Bolzen (4) Ø 25 mm von oben durch die Flanschbohrung stecken.
In den Justierring (3) die 4 Gewindestifte M 8 X 16 einschrauben und Bolzen-sichern.
Einstellung des Teleskoparm
Abb. B
Der Schwenkarm wird mit drei Kontrollmessungen (Maß ,,X") ausgerichtet.
Den Teleskoparm parallel zum Maschinentisch stellen. Maß ,,X" von Oberkante des Maschinentischs bis
Oberkante des Teleskoparmes ermitteln.
Teleskoparm auf Ca. 90" zum Maschinentisch drehen.
Maß ,,X" überprüfen, ggf. durch die Gewindestifte (3) siehe Abb . ,,A" nachstellen.
Teleskoparm um ca. 90" weiterdrehen, Messung durchführen und evtl. nachstellen.
Das Kontrollmaß ,,X" muß bei allen drei Messpunkten gleich sein!
Montage - Quertisch
Abb. ,,C" und ,,D"
Den Quertisch mit den Anschlagschienen seitlich in den Schiebeschlitten einführen.
Den Stützstab mit Stellschraube in den Quertisch stecken.
Dazu den Quertisch evtl. leicht anheben.
Die Knebelschrauben festziehen.
D
Justierung:
Abb. ,,E"
Eine gerade Leiste (4) quer über Schiebeschlitten (3) und Quertisch (2) legen.
Den Quertisch mit der Stellschraube (5) des Stützstabes (1) an der Leiste ausrichten.
Anschlagschiene für Quertisch
Abb. ,,F"
Die Anschlagschiene des Quertisches kann am vorderen oder hinteren Holm des Quertisches montiert
werden.
Für lange Werkstücke wird die Anschlagschiene am hinteren Holm des Quertisches montiert (Abb. ,,G').
Für kurze Werkstücke erfolgt die Montage am vorderen Holm
Zur Montage der Anschlagschiene wird der Zylinderkopf (1) in die Bohrung (2) des Quertisches gesteckt.
Die Feststellmutter (3) von unten durch die Tischnut des Quertisches an die Anschlagschiene schrauben.
Durch leichtes lösen der Feststellmutter kann die Anschlagschiene für Schrägschnitte an der Skala
des Quertisches eingestellt werden.
Für rechtwinklige Schnitte muß die Anschlagschiene zum Sägeblatt ausgerichtet werden.
Erstmaliges Einstellen:
Anschlagschiene ca. 90° zum Sägeblatt ausrichten, einen Probeschnitt durchführen und Rechtwinkligkeit
überprüfen. Anschlagschiene ggf. nachstellen und nochmals Probeschnitt durchführen bis die Einstellung
stimmt.
Zum Fixieren der Einstellung den Anschlag die an Anschlagschiene anstellen und festschrauben.
7
