RD7200 Ortungsempfänger
1
2
4
8
5
6
7
9
18
16 17
18
19
20
21
22
23
24
25
26
30
27
3
10
11
14
12
13
14
31
29
32
28
126

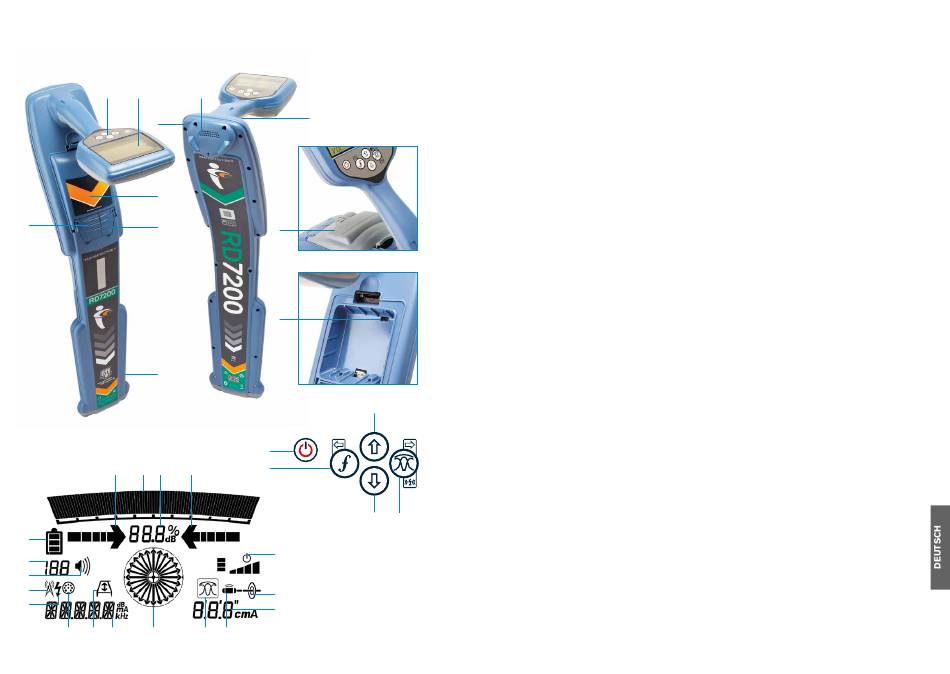

Merkmale des
Ortungsempfängers
1.
Bedienfeld.
2.
LCD mit automatischer
Hintergrundbeleuchtung.
3.
Haptisches Feedback (Vibrationen).
4.
Lautsprecher.
5.
Batteriefach.
6.
Zubehörbuchse.
7.
Kopfhörerbuchse.
8.
Bluetooth
9.
SWING-Alarmsystem.
10. Optionaler Lithium-Ionen-Akkupack.
11. USB-Port (im Batteriefach)
Bedienfeld des
Ortungsempfängers
12. Ein/Aus-Taste.
13. Frequenz-Taste.
14. Aufwärts- und Abwärts-Pfeile.
15. Antennen(modus)taste.
Bildschirm-Icons des
Ortungsempfängers
16. Signalstärken-Balkenanzeige mit
Schleppzeiger.
17. Signalstärkenanzeige (numerisch).
15
18. Null-/Proportional-Richtungspfeile.
19. Batterieladung.
20. Empfangs-Sensitivität
21. Lautstärkestufe.
22. Symbol für Radio-Modus.
23. Symbol für Stromnetz-Modus (50
Herz).
24. Symbol für Zubehör/Messung
25. Symbol für A-Frame Rahmenantenne.
26. Numerische Anzeige für Frequenz /
Signalstrom / Menü.
27. Symbol für Antennen-Modus:
Zeigt die Auswahl des Antennen-Modus
an: Peak / Peak+
28. Sonden-Symbol: Zeigt an, dass eine
Sonde als Signalquelle ausgewählt ist.
-Modul.
®
29. Leiter-Icon: Zeigt an, dass ein
besendeter Leiter als Signalquelle
ausgewählt ist.
30. Kompass: Zeigt die Richtung der
georteten Leitung oder Sonde relativ
zum Empfänger an.
31. Standby-Anzeige des Senders.
32. Tiefen-Anzeige.
127
™
/ Null / Guidance.
