RP-8240B2 & RP-8250B2
Schließen Sie nach dem Entlüften unbedingt alle Ausgleichshähne. Die
Hebebühne kann nicht angehoben werden, so lange einer der Ausgleichshähne
geöffnet ist.
7.9

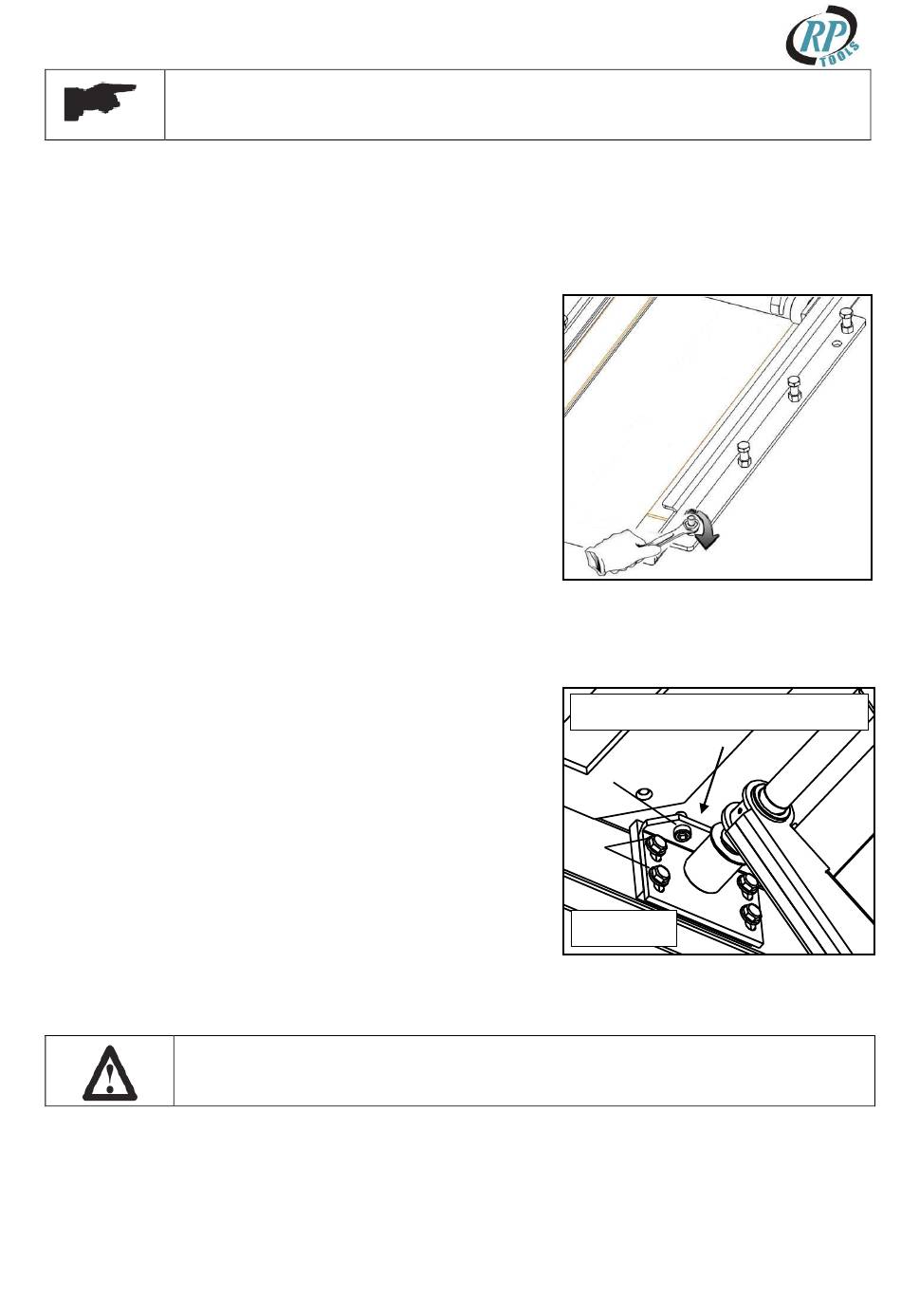

BEFESTIGUNG UND AUSRICHTUNG DER FAHRSCHIENEN

Um das Fahrwerk von Kraftfahrzeugen zu justieren, sollten beide Fahrschienen perfekt nivelliert sein
und auf der gleichen Höhe sein, wenn sie auf den Sicherheitssperren ruhen.
Für die korrekte und akkurate Ausrichtung/Nivellierung gehen Sie folgendermaßen vor:
 Bringen Sie die Fahrschienen (ohne Fahrzeug) auf eine
Höhe von
Spureinstellung). Stellen Sie sicher, dass sich die
beiden Fahrschienen in der gleichen Position befinden,
wenn Sie auf den Sicherheitssperren ruhen.
 Nutzen Sie die Basisplatten als Schablone und Bohren
Sie mit einem D16 Bohrhammer etwa 120 mm tiefe
Löcher in den Beton. Um die bestmögliche Befes-
tigung sicherzustellen, erweitern Sie die Löcher nicht
und achten Sie darauf, dass der Bohrer nicht flattert.
 Entfernen Sie nach dem Bohren den Bohrstaub
gründlich mit Hilfe von Druckluft oder einer
Drahtbürste
 Fügen Sie die Unterlegscheiben, Muttern und Bodenverankerungen zusammen und schlagen Sie
diese mit einem Hammer in die Löcher, bis die Unterlegscheibe auf die Basisplatte gedrückt
wird.
 Stellen Sie mit Hilfe einer Wasserwaage sicher, dass
beide Fahrschienen horizontal nivelliert sind und
richten Sie diese, falls nötig, folgendermaßen aus:
- Lösen Sie die vier Schrauben (Abb. 22-1) der
Halterung der vorderen Scherenarmes
- Justieren Sie die beiden Schrauben (Abb. 22-2)
nach oben oder unten, bis die beiden Fahrschienen
perfekt nivelliert sind.
- Wenn diese Einstellungen durchgeführt wurden,
führen Sie die Abstandsbleche, wie in Abb. 22
gezeigt, von oben in die Halterung ein.
 Ziehen Sie alle Schrauben und Muttern an, sobald sich
die Abstandsbleche und mitgelieferten Ankerbolzen an Ihrem Platz befinden.
7.10 EINBAU DER ENDABSCHALTER (vgl. Abb. 23)
Nur speziell ausgebildetem Personal ist es gestattet, dies durchzuführen. Eine
falsche Justierung der Endabschalter kann Schäden an der Hebebühne, an
Sachen und Personen zur Folge haben.
REV. 01
RP-TOOLS Werkstatt-Technik
etwa 1 m (normale Höhe für
Abstandsblech hier einschieben
2
1
Abb. 22
60 / 84
Abb. 21
