Beschreibung Des Startbildschirms; Beschreibung Der Heizkreis-Anzeige - OERTLI 200 PSL HYBRID Serie Bedienungsanleitung

4 Produktbeschreibung
Abb.9
1
2
4
Abb.10
1 2 3
4 5
28 200 PSL HYBRID
4.4.4
Wenn sich die Bedieneinheit im Standby-Modus befindet, die
Auswahltaste drehen, um auf den Startbildschirm zuzugreifen.
3
MW-3001019-3
4.4.5
Auf dem Startbildschirm die Auswahltaste drehen, um auf die Bildschirme
für die einzelnen Heizkreise innerhalb der Anlage zuzugreifen.
MW-6000860-3
6

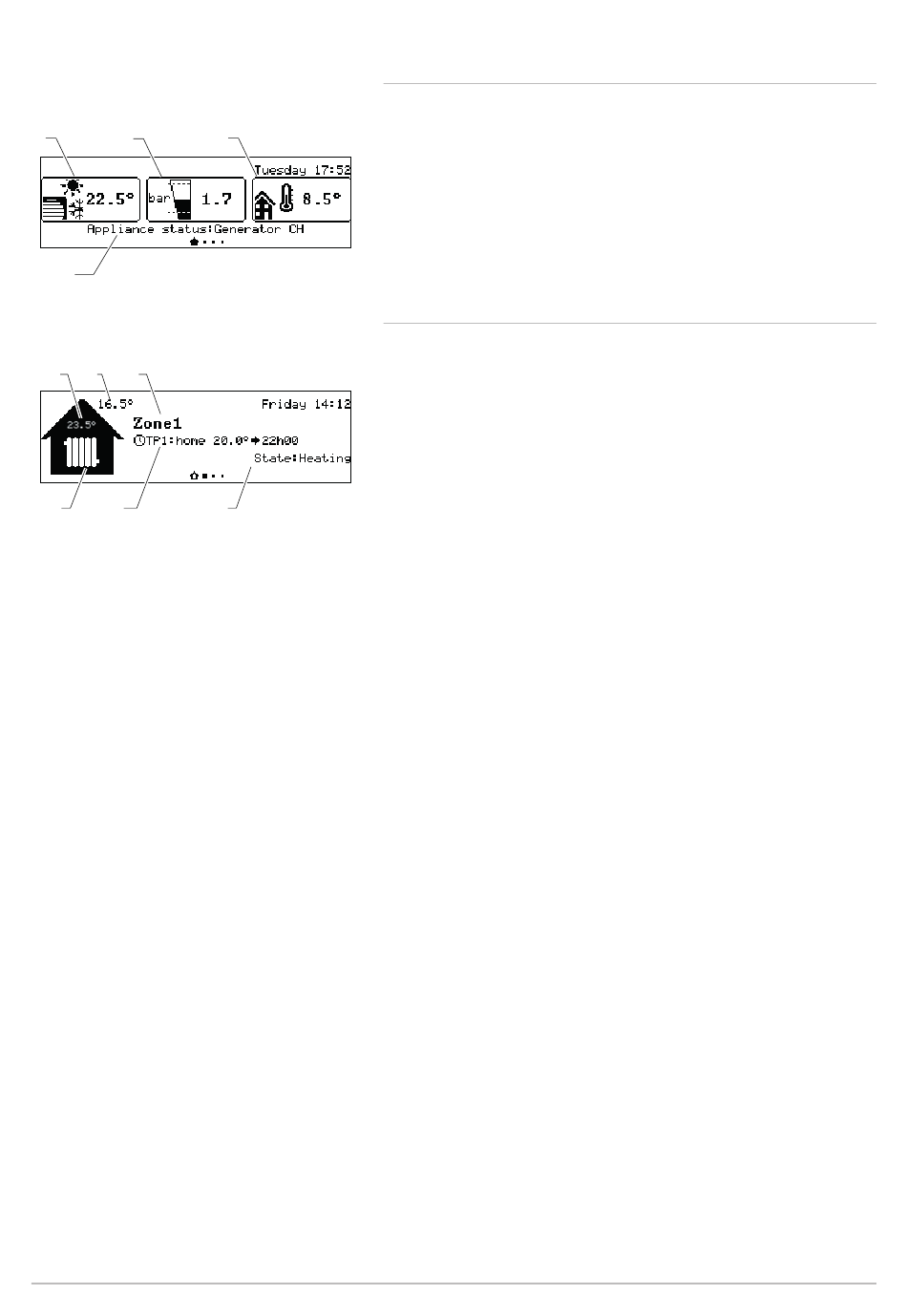

Beschreibung des Startbildschirms

1 Symbol für die Vorlauftemperatur von Anlage und Heizkreis
2 Wasserdruck
3 Vom Außentemperaturfühler gemessene Temperatur
4 Gerätestatus

Beschreibung der Heizkreis-Anzeige

1 Raumtemperatur (wenn ein Raumgerät installiert ist)
2 Außentemperatur
3 Name des Heizkreises
4 Heizkreis-Symbol
5 Aktuell aktive Betriebsart
6 Information zum Heizkreisstatus
