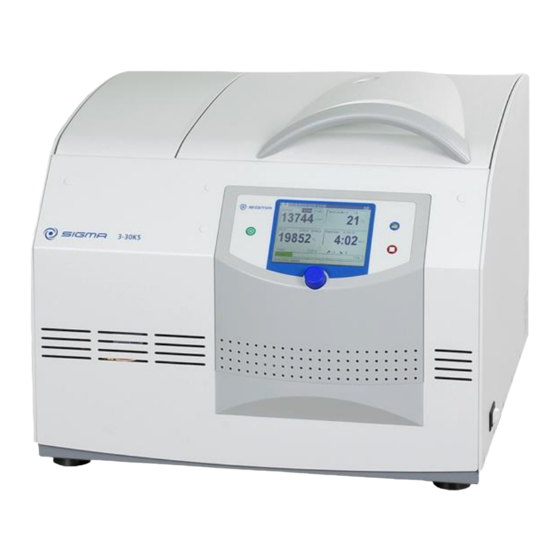

Sigma 3-30KS Betriebsanleitung

Kühlzentrifuge
Vorschau ausblenden Andere Handbücher für 3-30KS:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

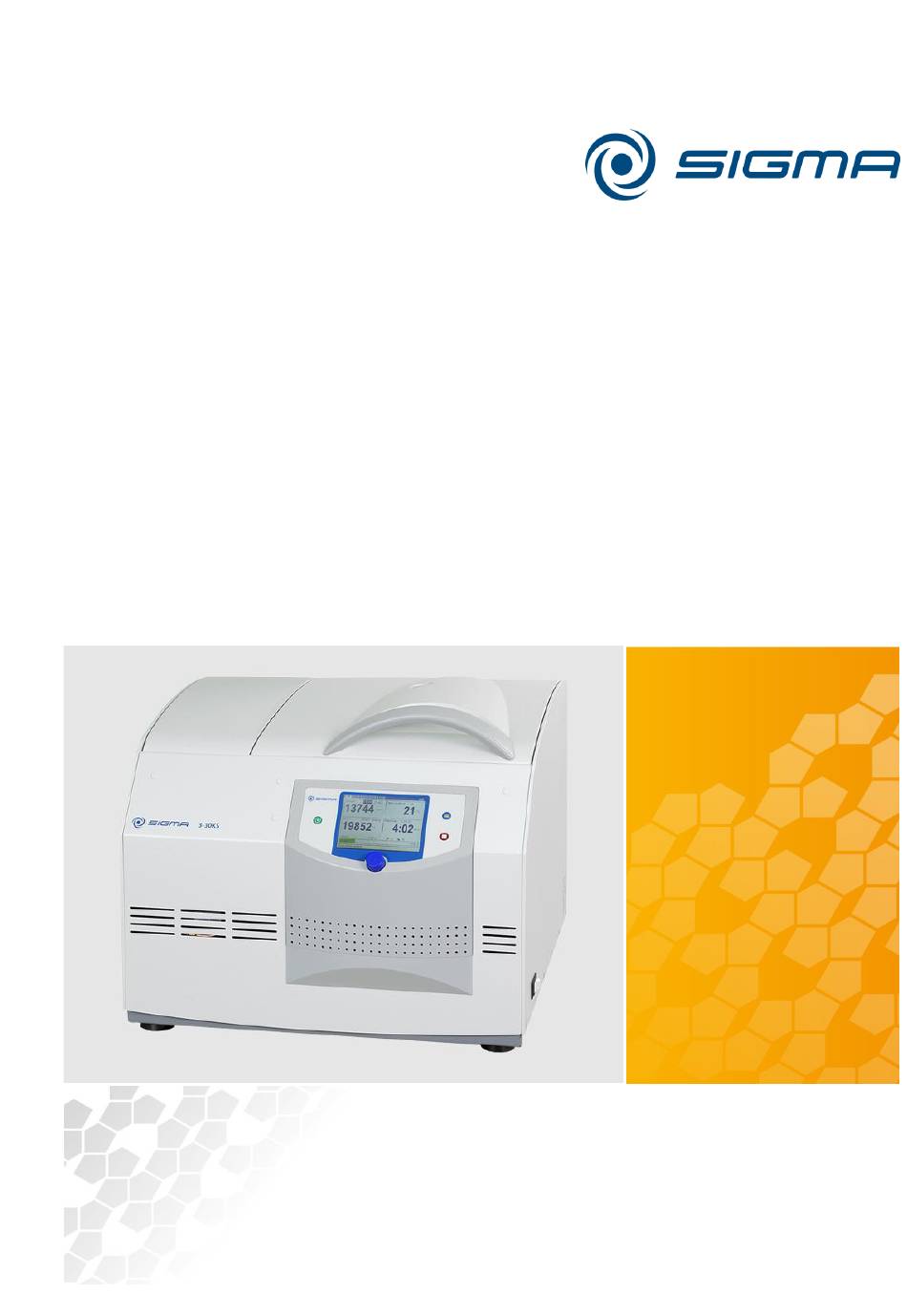

Originalbetriebsanleitung
sb
07/2012
Rev. 1.21 vom 08.05.2020
Sigma 3-30KS; ;
Art.-Nr. 0701301
Sigma 3-30KS
ab Fabrik-Nr. 146129
Kühlzentrifuge
Betriebsanleitung
Zum späteren Gebrauch aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sigma 3-30KS

Inhaltszusammenfassung für Sigma 3-30KS

  • Seite 1 Originalbetriebsanleitung 07/2012 Rev. 1.21 vom 08.05.2020 Sigma 3-30KS; ; Art.-Nr. 0701301 Sigma 3-30KS ab Fabrik-Nr. 146129 Kühlzentrifuge Betriebsanleitung Zum späteren Gebrauch aufbewahren!
  • Seite 2 Kühlzentrifuge Sigma 3-30KS Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 2 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...
  • Seite 3 Kühlzentrifuge Sigma 3-30KS © Copyright by Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode am Harz Germany Tel.: +49 (0) 5522 / 5007-0 Fax: +49 (0) 5522 / 5007-12 Internet: www.sigma-zentrifugen.de E-Mail: info@sigma-zentrifugen.de Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 3 / 91 Originalbetriebsanleitung, Art.-Nr.
  • Seite 4 Kühlzentrifuge Sigma 3-30KS Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 4 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 5: Inhaltsverzeichnis

    Kühlzentrifuge Sigma 3-30KS Inhaltsverzeichnis Allgemeine Informationen ....................9 Stellenwert der Betriebsanleitung..................9 Bestimmungsgemäße Verwendung .................. 9 Gewährleistung und Haftung ..................... 9 Urheberrecht ........................10 Normen und Vorschriften ....................10 Lieferumfang ........................10 Aufbau und Wirkungsweise ....................11 Aufbau der Zentrifuge ..................... 11 2.1.1...
  • Seite 6 Kühlzentrifuge Sigma 3-30KS Inhaltsverzeichnis Lagerung und Transport ....................25 Abmessungen und Gewicht .................... 25 Lagerbedingungen ......................25 Transporthinweise ......................25 Verpackung ........................26 Transportsicherung ......................26 Aufstellung und Anschluss ....................27 Aufstellort ........................27 Energieversorgung ......................27 5.2.1 Anschlussart ......................27 5.2.2...
  • Seite 7 Kühlzentrifuge Sigma 3-30KS Inhaltsverzeichnis Störungen und Fehlersuche ..................... 58 Allgemeine Störungen ..................... 58 7.1.1 Notentriegelung des Deckels ..................59 Tabelle der Fehlermeldungen ..................60 Kontakt im Servicefall ..................... 61 Wartung und Instandhaltung .................... 62 Wartungsarbeiten ......................62 8.1.1 Zentrifuge ........................62 8.1.1.1...
  • Seite 8 Kühlzentrifuge Sigma 3-30KS Inhaltsverzeichnis Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 8 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 9: Allgemeine Informationen

    Feststoffgemische getrennt werden und die nur für diesen Verwendungs- zweck bestimmt sind. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Sigma Laborzentrifugen GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch • das Beachten aller Hinweise aus der Betriebsanleitung und •...

  • Seite 10: Urheberrecht

    Kühlzentrifuge Sigma 3-30KS 1 Allgemeine Informationen → Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma Sigma Laborzentrifugen GmbH. Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie enthält Vorschriften und Hinweise, die weder vollständig noch teilweise •...

  • Seite 11: Aufbau Und Wirkungsweise

    Kühlzentrifuge Sigma 3-30KS 2 Aufbau und Wirkungsweise → Aufbau und Wirkungsweise → Aufbau der Zentrifuge 2.1.1 Funktions- und Bedienelemente Deckel Bedienoberfläche (s. Kap. 6.3.1 - "Bedienoberfläche") Netzschalter Abb. 1: Gesamtansicht der Zentrifuge Typenschild (s. Kap. 2.1.2 - "Typenschild") Netzeingangskabel Abb. 2: Rückansicht der Zentrifuge (220-240 V) Version 07/2012, Rev.
  • Seite 12 Kühlzentrifuge Sigma 3-30KS 2 Aufbau und Wirkungsweise Abb. 3: Rückansicht der Zentrifuge (200 V und 208 V) Sicherungsschalter Abb. 4: Detailansicht A - Netzeingangswinkel Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 12 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 13: Typenschild

    Kühlzentrifuge Sigma 3-30KS 2 Aufbau und Wirkungsweise 2.1.2 Typenschild Hersteller Leistungsaufnahme Max. Drehzahl Max. kinetische Energie Seriennummer Artikelnummer Typenbezeichnung Nennspannung CE-Kennzeichnung gemäß Richtlinie 2006/42/EG 10 Symbol für gesonderte Entsorgung (s. Kap. 9 - "Entsorgung") 11 Betriebsanleitung beachten 12 Herstellungsdatum 13 Max. zulässige Dichte 14 Kältemitteldaten...

  • Seite 14: Wirkungsweise

    Kühlzentrifuge Sigma 3-30KS 2 Aufbau und Wirkungsweise → Wirkungsweise → 2.2.1 Prinzip der Zentrifugation Die Zentrifugation ist ein Verfahren zur Trennung von heterogenen Stoff- gemischen (Suspensionen, Emulsionen oder Gasgemischen) in seine Komponenten. Das Stoffgemisch, das auf einer Kreisbahn rotiert, wird hierbei der Zentripetalbeschleunigung ausgesetzt, die um ein Vielfaches größer ist als die Erdbeschleunigung.

  • Seite 15: Drehzahl, Radius, Relative Zentrifugalbeschleunigung

    Kühlzentrifuge Sigma 3-30KS 2 Aufbau und Wirkungsweise → 2.2.2.1 Drehzahl, Radius, Relative Zentrifugalbeschleunigung Die Beschleunigung g, der die Proben ausgesetzt sind, kann durch eine Vergrößerung des Radius in der Rotorkammer und durch die Erhöhung der Drehzahl vergrößert werden. Diese drei Parameter sind voneinander abhängig und über folgende Formel miteinander verknüpft:...

  • Seite 16: Sicherheit

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit → Sicherheit → Beschilderung des Geräts An allen von Sigma gefertigten Zentrifugentypen werden die nachfolgend beschriebenen Beschilderungen verwendet. Gefährliche elektrische Ein (Netzverbindung) Spannung Heiße Oberfläche Aus (Netzverbindung) Typenschild (s. Kap. 2.1.2 - Vorsicht Quetschgefahr "Typenschild") CE-Zeichen gemäß...

  • Seite 17: Symbol- Und Hinweiserklärungen

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit Die Sicherheitshinweise an der Zentrifuge sind in lesbarem Zustand zu halten und ggf. zu erneuern. HINWEIS An diesem Zentrifugentyp werden nicht alle Beschilderungen verwendet. HINWEIS → Symbol- und Hinweiserklärungen In der Betriebsanleitung werden folgende Benennungen und Zeichen für Gefährdungen verwendet:...

  • Seite 18: Verantwortung Des Betreibers

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit → Verantwortung des Betreibers Der Betreiber verpflichtet sich, nur geeignetes Personal an der Zentrifuge arbeiten zu lassen (s. Kap. 3.4 - "Bedienpersonal"). Die Zuständigkeiten des Personals für das Bedienen, Warten und Instand- halten sind klar festzulegen.

  • Seite 19: Sicherheitshinweise

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit → Sicherheitshinweise 3.6.1 Elektrische Sicherheit Zum Schutz vor Stromschlägen ist die Zentrifuge mit einem geerdeten Netzkabel und Netzstecker ausgestattet. Um die Wirksamkeit dieser Sicherheitsfunktion zu gewährleisten, sind folgende Punkte zu beachten: • Sicherstellen, dass die entsprechende Wandsteckdose korrekt ange- schlossen ist.

  • Seite 20: Brandschutz

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit • Keine Substanzen zentrifugieren, die das Material von Rotoren, Einsätzen oder Zentrifuge beschädigen können. Stark korrodierende Substanzen verursachen z.B. Materialschäden und beeinträchtigen die mechanische Festigkeit von Rotor und Einsätzen. • Zentrifuge bei Funktionsstörungen sofort außer Betrieb nehmen.

  • Seite 21: Sicherheitshinweise Zur Zentrifugation

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit → 3.6.5 Sicherheitshinweise zur Zentrifugation Die nachfolgenden Hinweise sind vor jeder Zentrifugation zu beachten: • Ordnungsgemäße Aufstellung und korrekten Anschluss der Zentrifuge überprüfen (s. Kap. 3.6.5 - "Sicherheitshinweise zur Zentrifugation"). • Grundsätzlich einen Sicherheitsbereich von mindestens 30 cm um die Zentrifuge freihalten.

  • Seite 22: Sicherheit Von Rotoren Und Zubehör

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit 3.6.7 Sicherheit von Rotoren und Zubehör 3.6.7.1 Lebensdauer Rotoren und Zubehör haben eine begrenzte Lebensdauer. • Aus Sicherheitsgründen ist eine regelmäßige Überprüfung (mindestens einmal monatlich) durchzuführen! • Besonderes Augenmerk auf Veränderungen wie Korrosionsbildung, Anrisse, Materialabtragung etc. richten.

  • Seite 23: Sicherheitseinrichtungen

    3.7.4 Schutzleiterprüfung Mit entsprechendem Messgerät kann eine Schutzleiterprüfung durch autorisiertes Fachpersonal durchgeführt werden. Informationen bei der Sigma Serviceleitung (s. Kap. 7.3 - "Kontakt im Servicefall"). → 3.7.5 Unwuchtüberwachungssystem Ein Dialogfenster und ggf. ein akustisches Signal zeigen an, dass sich die Zentrifuge im unzulässigen Unwuchtbereich befindet.

  • Seite 24: Verhalten Bei Gefahren Und Unfällen

    Kühlzentrifuge Sigma 3-30KS 3 Sicherheit → Verhalten bei Gefahren und Unfällen • In Notsituationen Zentrifuge sofort ausschalten! • Im Zweifelsfall immer den Notarzt rufen! GEFAHR → Restrisiken Die Zentrifuge ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw.

  • Seite 25: Lagerung Und Transport

    Kühlzentrifuge Sigma 3-30KS 4 Lagerung und Transport → Lagerung und Transport → Abmessungen und Gewicht Sigma 3-30KS Höhe: 460 mm Höhe bei geöffnetem Deckel: 890 mm Breite: 570 mm Tiefe: 616 mm Gewicht: 100 kg → Lagerbedingungen Die Zentrifuge kann in der Originalverpackung bedenkenlos bis zu einem Jahr gelagert werden.

  • Seite 26: Verpackung

    Kühlzentrifuge Sigma 3-30KS 4 Lagerung und Transport Verpackung Die Zentrifuge ist in einer Holzkiste verpackt. • Nach dem Abnehmen des Deckels die Seitenwände nach oben abziehen. • Verpackungsmaterial herausnehmen. • Zentrifuge mit einer Hubeinrichtung vom Kistenboden abheben. Beim Heben der Zentrifuge grundsätzlich seitlich ansetzen.

  • Seite 27: Aufstellung Und Anschluss

    Der Netzstecker dient als Trennvorrichtung und muss deshalb zu jeder Zeit frei zugänglich sein. VORSICHT Sigma Zentrifugen sind Geräte der Schutzklasse I. Die Zentrifugen dieser Baureihe haben eine dreiadrige Netzanschlussleitung mit Festkabel. Geräteseitig sind sie mit einem Netzschalter mit integriertem thermischen Schutzschalter ("Circuit breaker") geschützt.

  • Seite 28: Sicherungen

    Kühlzentrifuge Sigma 3-30KS 5 Aufstellung und Anschluss 5.2.2 Sicherungen Zentrifugen mit einer Nennspannung von 220-240 V müssen bauseits typisch mit jeweils 16 Amp L oder B abgesichert werden. Zentrifugen mit einer Nennspannung von 200 V oder 208 V müssen bauseits mit 16 Amp Leitungsschutzschalter mit D-Charakteristik abgesichert werden.

  • Seite 29: Betrieb

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → Betrieb → Erste Inbetriebnahme • Vor der ersten Inbetriebnahme ist dafür zu sorgen, dass die Zentrifuge ordnungsgemäß aufgestellt und installiert ist (s. Kap. 5 - "Aufstellung und Anschluss"). GEFAHR → Einschalten • Netzschalter betätigen.

  • Seite 30: Einsetzen Von Rotoren Und Zubehör

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.2.2 Einsetzen von Rotoren und Zubehör → 6.2.2.1 Einsetzen eines Standardrotors • Zentrifugendeckel mit der Deckeltaste öffnen. • Rotorbefestigungsschraube aus der Motorwelle herausschrauben (entgegen dem Uhrzeigersinn). • Rotor von oben senkrecht mit der Mittelbohrung auf die Motorwelle aufsetzen.

  • Seite 31: Einsetzen Eines Standard-Winkelrotors Mit Hermetikdeckel

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.2.2.2 Einsetzen eines Standard-Winkelrotors mit Hermetikdeckel • Zentrifugendeckel mit der Deckeltaste öffnen. • Rotorbefestigungsschraube aus der Motorwelle herausschrauben (entgegen dem Uhrzeigersinn). • Hermetikdeckel auf den Rotor schrauben und im Uhrzeigersinn handfest anziehen. • Rotor mit Deckel von oben senkrecht mit der Mittelbohrung auf die Motorwelle setzen.

  • Seite 32: Einsetzen Eines Rotors Mit G-Lock -System

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb ® 6.2.2.3 Einsetzen eines Rotors mit g-lock -System ® Die Handhabung eines Rotors mit g-lock -System ist in einer separaten Bedienungsanleitung beschrieben. Separate Bedienungsanleitung zum Rotorschnellverriegelungssystem ® g-lock beachten! HINWEIS → 6.2.2.4 Einsetzen von Zubehör •...
  • Seite 33 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Zentrifugieren mit geringerer Kapazität • Probengefäße rotationssymmetrisch aufteilen, so dass die Becher und deren Aufhängung gleichmäßig belastet werden. • Die Beladung von Winkelrotoren auf nur einer Achse ist unzulässig. zulässig unzulässig Abb. 10: Zulässige und unzulässige Beladung von Winkel- und Ausschwingrotoren (Beispiele) Beschilderung am Gerät beachten (siehe folgende Abbildung)!

  • Seite 34: Adapter

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb 6.2.2.5 Adapter Um eine einfache Bedienung für unterschiedliche Gefäßgrößen zu gewähr- leisten, wurden entsprechende Adapter entwickelt. • Adapter mit der gleichen Anzahl von Gefäßen und gleichen Gewichten beladen und symmetrisch anordnen, um Unwucht zu vermeiden.

  • Seite 35: Steuerung Spincontrol S

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → Steuerung Spincontrol S → 6.3.1 Bedienoberfläche Die Bedienung erfolgt über drei Tasten mit eingebauten Leuchtdioden und einen Funktionsknopf. Das Display ist in verschiedene Anzeigefelder gegliedert. Die unterschiedlichen Funktionen können durch Drücken und Drehen des Funktionsknopfes aufgerufen werden.

  • Seite 36: Manueller Betrieb

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.2 Manueller Betrieb → 6.3.2.1 Starten einer Zentrifugation Die Zentrifuge ist betriebsbereit, wenn die Starttaste leuchtet. • Starttaste drücken, um eine Zentrifugation zu starten. → 6.3.2.2 Unterbrechen einer Zentrifugation • Stopptaste drücken, um eine Zentrifugation zu unterbrechen. Der Lauf wird vorzeitig beendet.

  • Seite 37: Menü Standard

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.2.5 Menü Standard Das Standardmenü wird mit dem Symbol " " in der Menüleiste dargestellt und erscheint wenige Sekunden nach dem Einschalten der Zentrifuge. In diesem Menü werden die Parameter einer Zentrifugation angezeigt und verändert.
  • Seite 38 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Laufzeit Dieses Feld zeigt im oberen Bereich die vorgewählte Zentrifugationszeit an, darunter wird die Restlaufzeit angegeben. Die Laufzeit wird vom Starten der Zentrifuge bis zum Beginn der Bremsphase gezählt und beträgt maximal 99 h 59 min 59 sec.
  • Seite 39 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Rotor: Rotorauswahlliste In diesem Feld wird der momentan verwendete Rotor angezeigt. • Feld "Rotor" auswählen und Eingabe bestätigen. Eine Liste aller möglichen Rotoren ohne Becher wird angezeigt. • Den gewünschten Rotor auswählen. – Bei Auswahl eines Winkelrotors werden direkt Zusatzinformationen zum Rotor angezeigt.
  • Seite 40 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Beschleunigung Mit dieser Funktion wird eine Beschleunigungskurve ausgewählt. Es besteht die Auswahl zwischen linearem Anstieg (Kurven 0-9) und quadratischem Anstieg (Kurven 10-19). Die Beschleunigungskurven 20-29 sind frei programmierbar (s. Kap. 11.3 - "Beschleunigungs- und Bremskurven").
  • Seite 41 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Abb. 17: Schnellkühlprogramm "RAPID_TEMP" Das Schnellkühlprogramm kann nur geladen werden, wenn die tatsächliche Temperatur über der Solltemperatur liegt. HINWEIS • Start-Taste drücken, um den Temperierlauf zu starten. • Während des Temperierlaufs kann die Soll-Temperatur im Bereich unterhalb der Ist-Temperatur verändert werden.
  • Seite 42 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Bei Verwendung des Schnellkühlprogramms wird die Temperatur des unbeladenen Aluminiumbechers angezeigt. Werden nicht vorgekühlte Proben nach einem "RAPID_TEMP"-Lauf in die Becher eingesetzt, ergibt sich eine individuelle Abweichung zwischen der angezeigten Temperatur und der tatsächlichen Probentemperatur.

  • Seite 43: Menü Prozessbibliothek

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb 6.3.2.6 Menü Prozessbibliothek Die Prozessbibliothek wird über das Symbol " " in der Menüleiste aufgerufen und zeigt dem Benutzer eine Übersicht seiner gespeicherten Programme als Prozesse an. Die Prozesse werden mit Namen, RZB, Laufzeit und Temperatur gelistet (Ausnahme: Das Programm "RAPID_TEMP"...

  • Seite 44: Menü Parameter

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.2.7 Menü Parameter Das Parametermenü wird in der Menüleiste mit dem Symbol " " dargestellt. Hier werden verschiedene Rahmenbedingungen für die Zentrifugation festgelegt, die den Prozess überwachen und den Zugriffschutz auf die Zentrifuge regeln.
  • Seite 45 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Dichte Diese Einstellung ist sinnvoll für Glasgefäße. Ist die Dichte der zu zentrifugierenden Flüssigkeit größer als 1,2 g/cm , muss der Wert manuell angepasst werden, damit das Glasgefäß nicht zerbricht. Dadurch verringert sich die maximal mögliche Enddrehzahl (s. Kap. 2.2.2.2 - "Dichte"). Im Drehzahlfeld wird die Reduzierung durch einen Pfeil nach unten ""...
  • Seite 46 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Temperaturüberwachung Die Steuerung verfügt über eine Temperaturüberwachung, die bei Abweichung einer einstellbaren Temperaturdifferenz zum Sollwert die Zentrifuge stoppt und eine Fehlermeldung ausgibt. • Temperaturüberwachung durch Anklicken aktivieren. • Gewünschten Grenzwert "Delta T" in Schritten von 1°C bzw. 1°F einstellen und bestätigen.
  • Seite 47 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Sperren Um ein unberechtigtes Bedienen der Zentrifuge zu verhindern, können folgende Funktionen gesperrt werden: • Programm speichern (Level 01) • Parameteränderung, Kurzlauf (Level 02) • Programm laden (Level 03) • Starttaste (Level 04) Sperren einer Funktion •...

  • Seite 48: Menü Setup

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.2.8 Menü Setup Im Setup-Menü, dargestellt mit dem Symbol " " in der Menüleiste, können grundsätzliche Einstellungen der Steuerung vorgenommen werden. So soll eine optimale Anpassung an den Einsatzbereich der Zentrifuge erreicht werden. Abb. 23: Menü Setup Funktion Deckel nach Lauf öffnen...
  • Seite 49 Kühlzentrifuge Sigma 3-30KS 6 Betrieb Startverzögerung Bei aktivierter Startverzögerung startet die Zentrifuge erst nach Ablauf der vorgewählten Zeit. In der Laufzeitanzeige erscheint das Symbol "". Bremszeit anzeigen Im aktivierten Modus wird die Bremszeit während und nach der Bremsung anstelle der Laufzeit angezeigt. Unterhalb der Zeitanzeige wird das Symbol "...
  • Seite 50 Kühlzentrifuge Sigma 3-30KS 6 Betrieb System Zyklen Hier wird die Zyklenzahl und Laufzeit des eingesetzten Rotors und der Becher angezeigt. Info Dieser Punkt zeigt Informationen zu den in dieser Zentrifuge eingesetzten Software-Versionen an. Sensor Der Sensormodus ist dem Servicepersonal vorbehalten.

  • Seite 51: Menü Kurve

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.2.9 Menü Kurve In diesem Menü können unter Beachtung einiger Einschränkungen individuelle Beschleunigungs- und Bremskurven erstellt und bearbeitet werden (s. Kap. 11.3 - "Beschleunigungs- und Bremskurven"). Es wird in der Menüleiste mit dem Symbol "...

  • Seite 52: 6.3.2.10 Menü Hilfe

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb Einschränkungen • Brems- und Beschleunigungskurven dürfen sowohl Intervalle mit positiver und negativer Steigung als auch mit Steigung 0 enthalten. • Die Steigung der Kurvenintervalle darf mind. 1 min /sec und max. 1000 min /sec betragen.

  • Seite 53: 6.3.2.11 Kontraständerung

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.2.11 Kontraständerung Um den Kontrast zu ändern: • Stopp-Taste gedrückt halten und Funktionsknopf eine Raste nach links drehen. Nach Loslassen der Stopp-Taste erscheint ein Dialogfenster. • Kontrast des Displays neu einstellen und Änderung bestätigen.

  • Seite 54: Programm Speichern

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.3.1 Programm speichern • Alle Parameter eingeben, die das Programm enthalten soll. • Aus dem Standardmenü die Option "Progr" auswählen und bestätigen. Die Programmliste wird angezeigt. • In der Programmliste einen beliebigen Speicherplatz auswählen.

  • Seite 55: Programm Ausführen

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb Abb. 28: Laden eines Programms → 6.3.3.3 Programm ausführen • Aus dem Standardmenü die Option "Progr" auswählen und durch Drücken des Funktionsknopfes bestätigen. Die Programmliste wird angezeigt. • Aus der Programmliste das gewünschte Programm auswählen und durch Drücken des Funktionsknopfes bestätigen.

  • Seite 56: Automatische Programmrotation

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.3.5 Automatische Programmrotation Mit Hilfe der automatischen Programmrotation können verschiedene Programme direkt hintereinander ausgeführt werden. • Im Setup-Menü die Funktion "Programmrotation" aktivieren. Abb. 30: Funktion Programmrotation Wird bei aktivierter Programmrotation ein Programm geladen, wird dieses Programm als Startprogramm für die Rotation gesetzt.

  • Seite 57: Optionen Zur Ein- Und Ausgabe Von Daten

    Kühlzentrifuge Sigma 3-30KS 6 Betrieb → 6.3.4 Optionen zur Ein- und Ausgabe von Daten • Anschluss für serielle Schnittstelle (modellabhängig, teilweise Standard). • Externes Signal aktiv DC 24V, max. 0,5A (Best.-Nr. 17701) • Potentialfreier Schalter max. AC 250V, 6A (Best.-Nr. 17702) →...

  • Seite 58: Störungen Und Fehlersuche

    Kühlzentrifuge Sigma 3-30KS 7 Störungen und Fehlersuche → Störungen und Fehlersuche → Allgemeine Störungen Störungen werden durch ein Dialogfenster angezeigt. Ist das akustische Signal aktiviert, ertönt es mit Erscheinen der Fehlermeldung. • Fehlerquelle beheben (Tabellen siehe unten). • Fehlermeldungen mit der Deckel-Taste quittieren.

  • Seite 59: Notentriegelung Des Deckels

    Kühlzentrifuge Sigma 3-30KS 7 Störungen und Fehlersuche 7.1.1 Notentriegelung des Deckels Bei z. B. Stromausfall besteht die Möglichkeit, den Zentrifugendeckel manuell zu öffnen. • Zentrifuge am Netzschalter ausschalten und Netzstecker ziehen. • Den Stopfen (siehe Abb., Pos. 1) an der Frontverkleidung aushebeln, z.B.

  • Seite 60: Tabelle Der Fehlermeldungen

    Kühlzentrifuge Sigma 3-30KS 7 Störungen und Fehlersuche → Tabelle der Fehlermeldungen Fehlernr. Fehlerart Maßnahmen Bemerkung • Systemfehler auslaufen lassen Bei allen Fehlern stoppt die Zentrifuge oder läuft frei aus • Netz aus/ein • 10-19 Tachofehler auslaufen lassen • Netz aus/ein •...

  • Seite 61: Kontakt Im Servicefall

    Tel. +49 (0) 55 22 / 50 07-44 44 E-mail: support.lab@sigma-zentrifugen.de außerhalb Deutschlands: Setzen Sie sich mit unserer Vertretung Ihres Landes in Verbindung. Die Adresse finden Sie unter www.sigma-zentrifugen.de → [Vertriebspartner] • Bei Inanspruchnahme des Kundendienstes stets den Zentrifugentyp und die Fabriknummer angeben.

  • Seite 62: Wartung Und Instandhaltung

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → Wartung und Instandhaltung Zentrifuge, Rotor und Zubehör sind hohen mechanischen Belastungen aus- gesetzt. Eine sorgfältige Pflege durch den Benutzer verlängert die Lebens- dauer und verhindert den vorzeitigen Ausfall. Kommt es wegen mangelnder Pflege zu Korrosionsbildung oder Folgeschäden, kann beim Hersteller kein Garantieanspruch und keine...

  • Seite 63: Kondensator (Nur Bei Kühlzentrifugen Mit Luftgekühltem Kältesystem)

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → 8.1.1.1 Kondensator (nur bei Kühlzentrifugen mit luftgekühltem Kältesystem) Um das vom Kälteaggregat komprimierte Kältemittel abzukühlen, wird bei Zentrifugen mit luftgekühltem Kältesystem ein lamellierter Kondensator (Verflüssiger) eingesetzt. Staub und Schmutz behindern die Kühlung durch den Luftstrom. Staub- belag auf Kondensatorrohren und Lamellen vermindert den Wärme-...

  • Seite 64: Kunststoffzubehör

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → 8.1.2.1 Kunststoffzubehör Mit zunehmender Temperatur (z.B. beim Trocknen) verringert sich die Chemikalienbeständigkeit von Kunststoffen (s. Kap. 11.5 - "Beständigkeitstabelle"). • Kunststoffzubehör nach der Arbeit mit Lösemitteln, Säuren oder Laugen sorgfältig reinigen. Kunststoffzubehör darf nicht gefettet werden! WARNUNG →...

  • Seite 65: Tragbolzen

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → 8.1.4 Tragbolzen Nur gefettete Tragbolzen gewährleisten gleichmäßiges Ausschwingen der Becher und damit einen ruhigen Lauf der Zentrifuge. Ungenügend gefettete Tragbolzen können Ursache für eine Unwuchtabschaltung sein. • Tragbolzen und Bechernut reinigen, um das alte Tragbolzenfett zu entfernen.

  • Seite 66: Glasbruch

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → 8.1.5 Glasbruch Bei Glasbruch müssen sämtliche Splitter sofort und vollständig (z.B. mit einem Staubsauger) entfernt werden. Gummieinsätze müssen erneuert werden, da auch nach gründlicher Reinigung nicht alle Glaspartikel entfernt werden können. VORSICHT Glassplitter beschädigen die Oberflächen-Beschichtung (z.B.

  • Seite 67: 8.2.1 Autoklavieren

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → 8.2.1 Autoklavieren Die Lebensdauer des Zubehörs hängt primär von der Häufigkeit des Auto- klavierens und der Benutzung ab. • Zubehör bei ersten Anzeichen farblicher Veränderungen, Strukturver- änderungen, Undichtigkeiten etc. unverzüglich austauschen. •...

  • Seite 68: Instandhaltungsarbeiten

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → Instandhaltungsarbeiten Bei Instandhaltungsarbeiten, die die Entfernung der Verkleidung erfordern, besteht die Gefahr eines elektrischen Schlags oder mechanischer Verletzungen. • Instandhaltungsarbeiten sind ausschließlich qualifiziertem GEFAHR Fachpersonal vorbehalten. • Nach Abschluss jeder Instandhaltungsmaßnahme muss eine normenkonforme Endprüfung durch qualifiziertes Fachpersonal...
  • Seite 69 Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung Wartungsvertrag für Sigma Zentrifugen Mit dem Wartungsvertrag bietet die Firma Sigma Laborzentrifugen GmbH eine Dienstleistung an, die über die Pflege und Wartung des Anwenders hinaus einen zuverlässigen Betrieb der Zentrifuge gewährleistet. Eine vertragliche Wartung durch unserer Serviceteam beinhaltet die Inspektion der Sigma Laborzentrifugen gemäß...

  • Seite 70: Rücksendung Defekter Teile

    Kühlzentrifuge Sigma 3-30KS 8 Wartung und Instandhaltung → Rücksendung defekter Teile Trotz aller Sorgfalt bei der Fertigung unserer Produkte ist es hin und wieder notwendig, das Gerät oder ein Zubehörteil an den Hersteller zurückzu- senden. Um eine Rücksendung von Zentrifugen, Ersatzteilen oder Zubehör zügig und wirtschaftlich bearbeiten zu können, benötigen wir vollständige und...
  • Seite 71 Neuverpackung für den Rücktransport zu Ihren Lasten. HINWEIS Die Formulare stehen online als Formular-Download zur Verfügung unter www.sigma-zentrifugen.de → [Service] → [Instandsetzung und Reparatur]. Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 71 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 72: Entsorgung

    Sigma Zentrifugen sind gemäß Richtlinie 2012/19/EU mit nebenstehendem Symbol gekennzeichnet. Es bedeutet, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. • Die Firma Sigma Laborzentrifugen GmbH nimmt diese Zentrifugen kostenfrei zurück. • Der Anwender hat dafür zu sorgen, dass das Gerät dekontaminiert ist.

  • Seite 73: 10 Technische Daten

    Kühlzentrifuge Sigma 3-30KS 10 Technische Daten → 10 Technische Daten Hersteller: Sigma Laborzentrifugen GmbH An der Unteren Söse 50 37520 Osterode (Deutschland) Typ: 3-30KS Anschlussdaten Elektr. Anschluss: siehe Typenschild Schutzklasse: IP-Code: Leistungsaufnahme (kW): Eingangssicherung (AT): 12,0 Vorsicherung am Transformator (AT):...

  • Seite 74: Umgebungsbedingungen

    Kühlzentrifuge Sigma 3-30KS 10 Technische Daten → 10.1 Umgebungsbedingungen • Die Daten gelten für eine Umgebungstemperatur von +23°C und Nenn- spannung ± 10%. Die minimalen Temperaturen sind ≤ +4°C und abhängig von Rotortyp, Drehzahl und Umgebungstemperatur. Bei einer Nennspannung von 100 V oder 200 V gelten Toleranzen von +10% / -5%.

  • Seite 75: 11 Anhang

    Kühlzentrifuge Sigma 3-30KS 11 Anhang → 11 Anhang → 11.1 Zubehörprogramm Das komplette Zubehörprogramm steht online als Download unter www.sigma-zentrifugen.de zur Verfügung. 11.1.1 Radien der Rotoren Die Angaben zum Radius in der Zubehörtabelle beziehen sich auf die dargestellten Werte des jeweiligen Rotors. Die Berechnung des Radius ist in Kapitel 2.2.2.1 - "Drehzahl, Radius, Relative Zentrifugalbeschleunigung"...

  • Seite 76: Drehzahl-Schwerefeld-Diagramm

    Kühlzentrifuge Sigma 3-30KS 11 Anhang → 11.2 Drehzahl-Schwerefeld-Diagramm Abb. 37: Drehzahl-Schwerefeld-Diagramm Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 76 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 77: Beschleunigungs- Und Bremskurven

    Kühlzentrifuge Sigma 3-30KS 11 Anhang → 11.3 Beschleunigungs- und Bremskurven Die Kurvennummerierung erfolgt sowohl beim linearen als auch beim quadratischen Anstieg in Richtung steigender Beschleunigung (von rechts nach links). Die Bremskurven verhalten sich spiegelbildlich zu den Beschleunigungs- kurven und werden mit denselben Nummern beziffert. Eine Ausnahme bildet die Kurve 0: sie gewährleistet einen freien Auslauf.
  • Seite 78 Kühlzentrifuge Sigma 3-30KS 11 Anhang Abb. 40: Diagramm der linearen Kurven Abb. 41: Diagramm der quadratischen Kurven Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 78 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 79: Tabelle: Lebensdauer Von Rotoren Und Zubehör

    Kühlzentrifuge Sigma 3-30KS 11 Anhang → 11.4 Tabelle: Lebensdauer von Rotoren und Zubehör • Sind keine abweichenden Angaben vorhanden, müssen Rotor und Becher nach 10 Jahren durch den Hersteller geprüft werden. • Sind Angaben zur maximalen Zyklenanzahl und zur Lebensdauer vorhanden, ist die Angabe maßgeblich, die zuerst eintritt.

  • Seite 80: Beständigkeitstabelle

    Kühlzentrifuge Sigma 3-30KS 11 Anhang → 11.5 Beständigkeitstabelle Die Angaben beziehen sich auf Beständigkeiten bei 20°C. HINWEIS – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Acetaldehyd Acetamid gesättigt Aceton Acrylnitril Allylalkohol Aluminiumchlorid AlCl gesättigt Aluminiumsulfat Ameisensäure...
  • Seite 81 Kühlzentrifuge Sigma 3-30KS 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Chlorwasser Chromalaun KCr(SO gesättigt Chromsäure Cyclohexanol Decan Dichlormethan – Dieselöl Dimethylanilin Dimethylformamid (DMF) Dimethylsulfoxid (DMSO) Dioxan Eisen-(II)-chlorid FeCl gesättigt Essigsäure Essigsäure Essigsäuremethylester...
  • Seite 82 Kühlzentrifuge Sigma 3-30KS 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Kaliumhydroxid Kaliumhydroxid Kaliumnitrat Kaliumpermanganat KMnO Kupfersulfat CuSO x 5H Magnesiumchlorid MgCl Methanol Methylethylketon (MEK) Milchsäure – Mineralöl Natriumbisulfit NaHSO Natriumcarbonat Natriumchlorid NaCl...
  • Seite 83 Kühlzentrifuge Sigma 3-30KS 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Salpetersäure Salzsäure Salzsäure konzentriert Schwefelkohlenstoff Schwefelsäure Schwefelsäure rauchend Schwefelwasserstoff Silbernitrat AgNO Styrol – Talg Tetrachlorkohlenstoff (TETRA) Tetrahydrofuran (THF) Tetrahydronaphtalin Thionylchlorid Toluol –...
  • Seite 84 Kühlzentrifuge Sigma 3-30KS 11 Anhang Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 84 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 85: Eg-Konformitätserklärung

    Kühlzentrifuge Sigma 3-30KS 11 Anhang 11.6 EG-Konformitätserklärung Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 85 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...
  • Seite 86 Kühlzentrifuge Sigma 3-30KS 11 Anhang Version 07/2012, Rev. 1.21 vom 08.05.2020 • sb 86 / 91 Originalbetriebsanleitung, Art.-Nr. 0701301...

  • Seite 87: 12 Index

    Kühlzentrifuge Sigma 3-30KS Index 12 Index Betriebssicherheit ........63 Betriebsspannung ........27 Abholauftrag ..........71 Brandschutz ..........20 Abmessungen ..........25 Bremskurve .......... 40, 51 Abweichende Lebensdauer von Rotoren und Bremsung ..........40 Zubehör ..........22 Bremszeit anzeigen ........49 Adapter ..........
  • Seite 88 Kühlzentrifuge Sigma 3-30KS Index Druckstellen ..........64 Gefahrenhinweise ...... 9, 30, 31, 34 Gefahrenstoffe ........21, 66 EG-Konformitätserklärung ......85 Gefäße ............34 Eingangssicherung ........73 Gefügezerstörungen an der Oberfläche ..64 Einlagerung ..........25 Geräte der Schutzklasse I ......27 Einsatzort .............
  • Seite 89 Kühlzentrifuge Sigma 3-30KS Index Korrosionsbildung ........ 22, 62 Nichtgebrauch der Zentrifuge ....20, 57 Korrosionserscheinungen ......64 Normen und Vorschriften ......10 Korrosionsspuren ........19 Notentriegelung ......... 59 Kostenvoranschlag ........70 Nutzvolumen - für das Gefäß angegebenes Volumen ..........34 Kunststoffzubehör, Reinigung und Pflege ..
  • Seite 90 Kühlzentrifuge Sigma 3-30KS Index Rissbildung .......... 63, 64 Sperren ............47 Rotor entnehmen ........31 Sperren einer Funktion ......47 ® Rotor mit g-lock -System einsetzen ... 32 Sprache ............. 49 Rotoraufnahme .......... 30 Standardmenü ........... 37 Rotorauswahlliste........39 Standardrotor einsetzen ......30 Rotorbefestigungsschlüssel ...
  • Seite 91 Zubehörs ..........63 Überseetransport ........25 Warnsignal ..........50 Umgebungsbedingungen ......74 Wartungsarbeiten........62 Umgebungstemperatur ......74 Wartungsvertrag für Sigma Zentrifugen ..69 Unbedenklichkeitsbescheinigung des Betreibers ..........70 Wichtige Sachverhalte ....... 17 Undichtigkeiten .......... 67 Winkelrotor mit Hermetikdeckel einsetzen.. 31 Unfallverhütung ..........
