Wasserundurchlässigkeitsprüfer
2.0407 / 2.0408 / 2.0409 / 2.0410

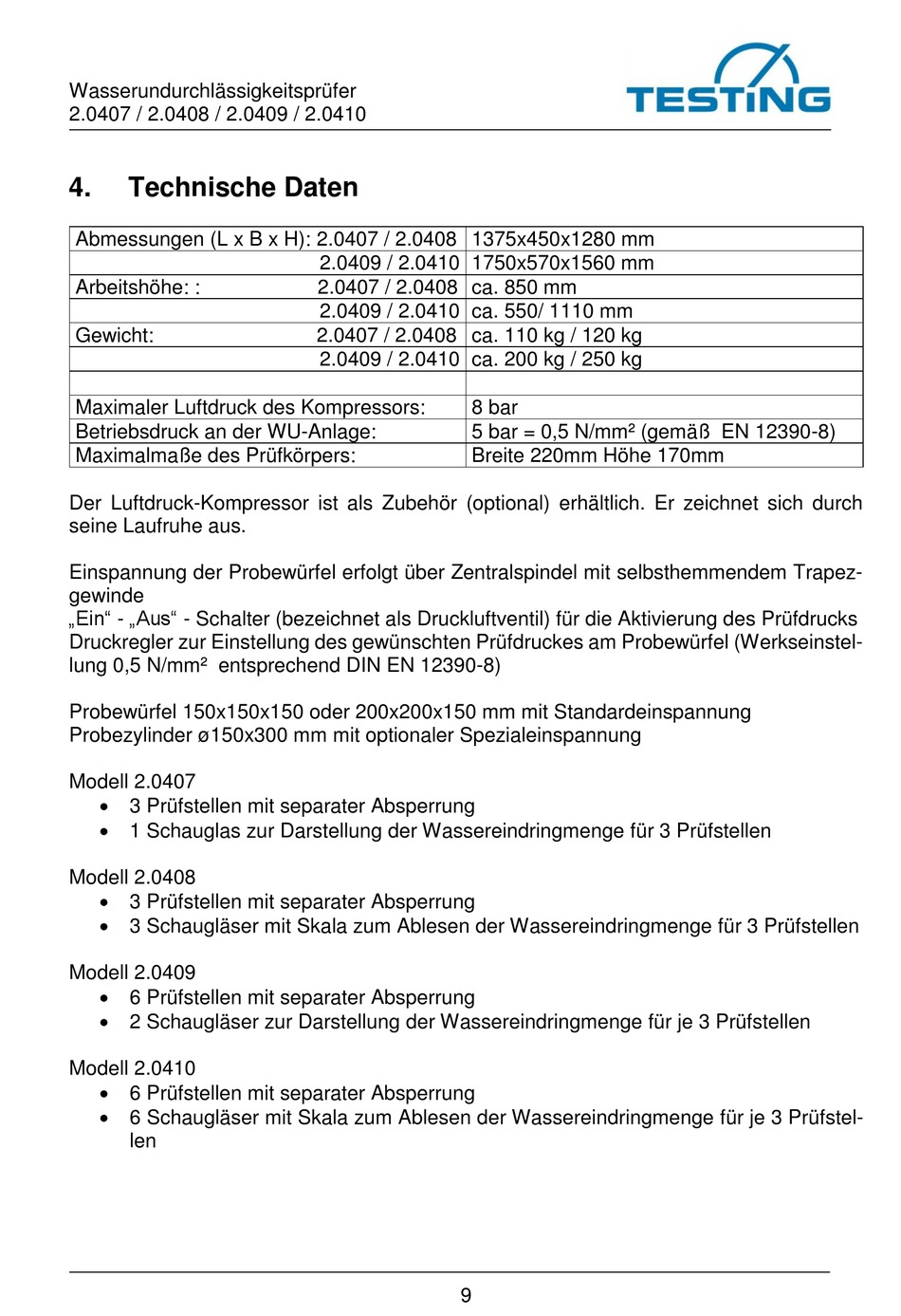

4.

Technische Daten

Abmessungen (L x B x H): 2.0407 / 2.0408 1375x450x1280 mm
Arbeitshöhe: :
Gewicht:
Maximaler Luftdruck des Kompressors:
Betriebsdruck an der WU-Anlage:
Maximalmaße des Prüfkörpers:
Der Luftdruck-Kompressor ist als Zubehör (optional) erhältlich. Er zeichnet sich durch
seine Laufruhe aus.
Einspannung der Probewürfel erfolgt über Zentralspindel mit selbsthemmendem Trapez-
gewinde
„Ein" - „Aus" - Schalter (bezeichnet als Druckluftventil) für die Aktivierung des Prüfdrucks
Druckregler zur Einstellung des gewünschten Prüfdruckes am Probewürfel (Werkseinstel-
lung 0,5 N/mm² entsprechend DIN EN 12390-8)
Probewürfel 150x150x150 oder 200x200x150 mm mit Standardeinspannung
Probezylinder ø150x300 mm mit optionaler Spezialeinspannung
Modell 2.0407
 3 Prüfstellen mit separater Absperrung
 1 Schauglas zur Darstellung der Wassereindringmenge für 3 Prüfstellen
Modell 2.0408
 3 Prüfstellen mit separater Absperrung
 3 Schaugläser mit Skala zum Ablesen der Wassereindringmenge für 3 Prüfstellen
Modell 2.0409
 6 Prüfstellen mit separater Absperrung
 2 Schaugläser zur Darstellung der Wassereindringmenge für je 3 Prüfstellen
Modell 2.0410
 6 Prüfstellen mit separater Absperrung
 6 Schaugläser mit Skala zum Ablesen der Wassereindringmenge für je 3 Prüfstel-
len
2.0409 / 2.0410 1750x570x1560 mm
2.0407 / 2.0408 ca. 850 mm
2.0409 / 2.0410 ca. 550/ 1110 mm
2.0407 / 2.0408 ca. 110 kg / 120 kg
2.0409 / 2.0410 ca. 200 kg / 250 kg
8 bar
5 bar = 0,5 N/mm² (gemäß EN 12390-8)
Breite 220mm Höhe 170mm
