Endress+Hauser Soliphant M FTM50 Austauschanleitung Seite 2

KA628F/00/a2/09.06

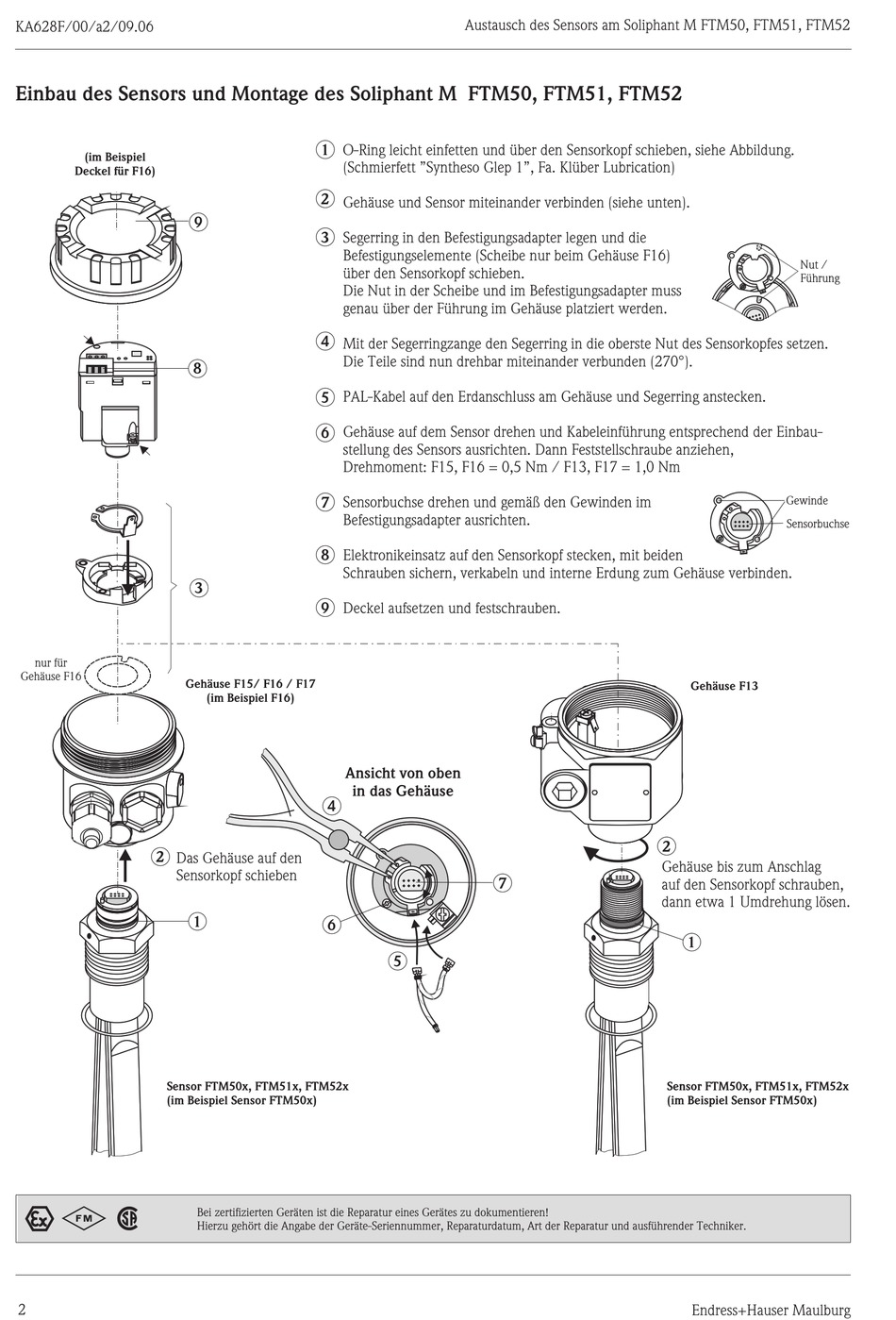

Einbau des Sensors und Montage des Soliphant M FTM50, FTM51, FTM52
(im Beispiel
Deckel für F16)
nur für
Gehäuse F16
2 Das Gehäuse auf den
Sensorkopf schieben
Sensor FTM50x, FTM51x, FTM52x
(im Beispiel Sensor FTM50x)
0 2 1
2
1 O-Ring leicht einfetten und über den Sensorkopf schieben, siehe Abbildung.
(Schmierfett "Syntheso Glep 1", Fa. Klüber Lubrication)
2
Gehäuse und Sensor miteinander verbinden (siehe unten).
9
3 Segerring in den Befestigungsadapter legen und die
Befestigungselemente (Scheibe nur beim Gehäuse F16)
über den Sensorkopf schieben.
Die Nut in der Scheibe und im Befestigungsadapter muss
genau über der Führung im Gehäuse platziert werden.
4
Mit der Segerringzange den Segerring in die oberste Nut des Sensorkopfes setzen.
Die Teile sind nun drehbar miteinander verbunden (270°).
8
PAL-Kabel auf den Erdanschluss am Gehäuse und Segerring anstecken.
5
Gehäuse auf dem Sensor drehen und Kabeleinführung entsprechend der Einbau-
6
stellung des Sensors ausrichten. Dann Feststellschraube anziehen,
Drehmoment: F15, F16 = 0,5 Nm / F13, F17 = 1,0 Nm
7 Sensorbuchse drehen und gemäß den Gewinden im
Befestigungsadapter ausrichten.
8
Elektronikeinsatz auf den Sensorkopf stecken, mit beiden
Schrauben sichern, verkabeln und interne Erdung zum Gehäuse verbinden.
3
9 Deckel aufsetzen und festschrauben.
Gehäuse F15/ F16 / F17
(im Beispiel F16)
Ansicht von oben
in das Gehäuse
4
1
6
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
Austausch des Sensors am Soliphant M FTM50, FTM51, FTM52
7
5
Nut /
Führung
Gewinde
Sensorbuchse
Gehäuse F13
2
Gehäuse bis zum Anschlag
auf den Sensorkopf schrauben,
dann etwa 1 Umdrehung lösen.
1
Sensor FTM50x, FTM51x, FTM52x
(im Beispiel Sensor FTM50x)
Endress+Hauser Maulburg
