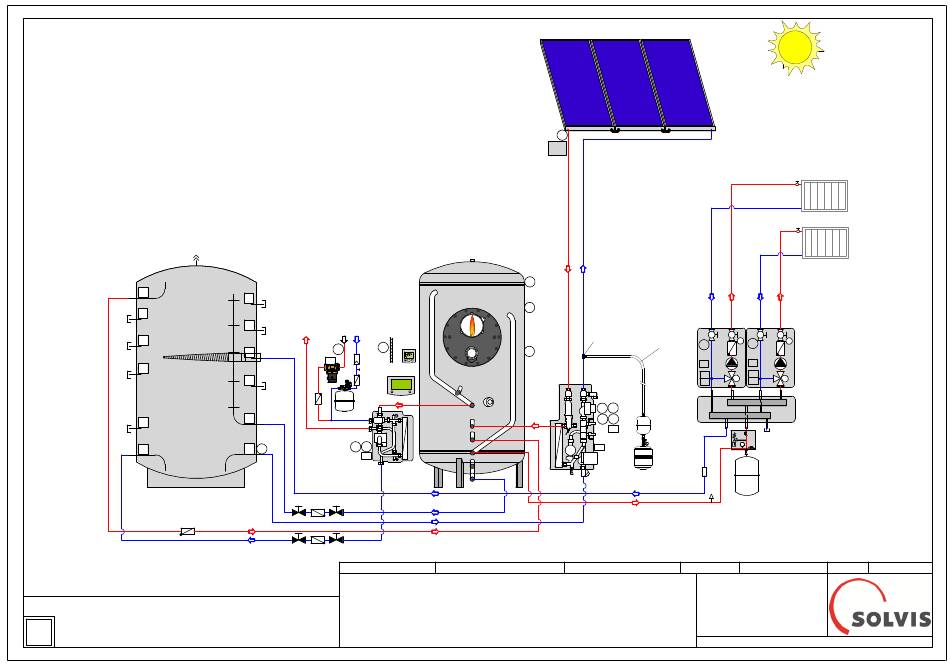

Solvis Max7 Anlagenschema Seite 51
SolvisStrato
1
3
5
7
9
11
FSB
20 mbar
Für die elektrische Verschaltung ALS-MAX-7 beachten
7.1
2
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
4
Zirk.
KW
TWW
S10
S11
6
+
A1
+
F
8
SC-3
10
WWS-24
S2
12
S18
S3
W
2x Art.-Nr. 26731
Bearbeiter: Berndt Mayer
Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
Solvis Kollektoren
S8
BD
SolvisMax Gas/Öl-BW
SolvisMax Gas/Öl
S1
S4
T-Stück,
beiliegend
S9
SV
SR
SÜS-Max
prim.
prim.
Entlüftung
WWV
S5 S6
SV
S17
S7
sek.
SV
SP1
HR
HV
SP2
WWR
SR
+
sek.
SR
Datei: / SX7+SR
BV:
Heizkreis 1
Heizkreis 2
T
T
T
T
flexibles Wellrohr, 1 m
S
S
S13
S12
verlängerbar
HKS-G
HKS-G
A4
A3
A10
A8
M
M
A11
A9
VB-2
VG-xx
SG-H
3 bar
P
+
SOL
MAG
SAS
LA
Maßstab
Anzahl der Seiten: 1
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
Seite: 1 Stand: 09.2020
