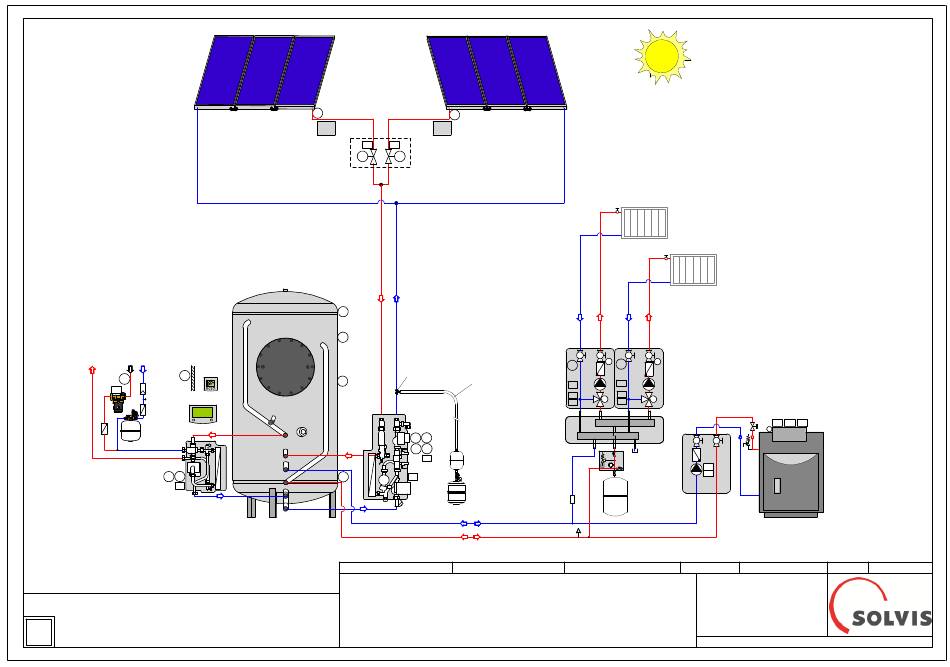

Solvis Max7 Anlagenschema Seite 26
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
Zirk.
KW
TWW
S10
S11
A1
SC-3
WWS-24
S18
S2
W
Für die elektrische Verschaltung ALS-MAX-7 beachten
2.6
Solvis Kollektoren
S8
BD
A6
M
OWD-NO
SolvisMax Gas/Öl-BW
SolvisMax Solo
S1
S4
S9
+
+
F
SV
prim.
Entlüftung
SÜS-Max
WWV
SV
SV
sek.
HR
HV
S3
WWR
SR
Bearbeiter: Berndt Mayer
Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
S16
BD
A7
M
T-Stück,
beiliegend
flexibles Wellrohr, 1 m
verlängerbar
SR
prim.
S5 S6
S7
S17
VG-xx
SP1
SP2
SOL
SAS
SR
sek.
Datei: / SL7+FK+Ost-West
Heizkreis 1
Heizkreis 2
T
T
T
T
S
S
S13
S12
HKS-G
HKS-G
A4
A3
A10
A8
M
M
A11
A9
4-36
l/min
VB-2
T
T
PLAS
3 bar
SG-H
3 bar
P
A13
LP
+
MAG
LA
BV:
Maßstab
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
A12 A14
O-1
S14
Feuerungs-
automat
Öl-/Gaskessel
Anzahl der Seiten: 1
Seite: 1 Stand: 09.2020
