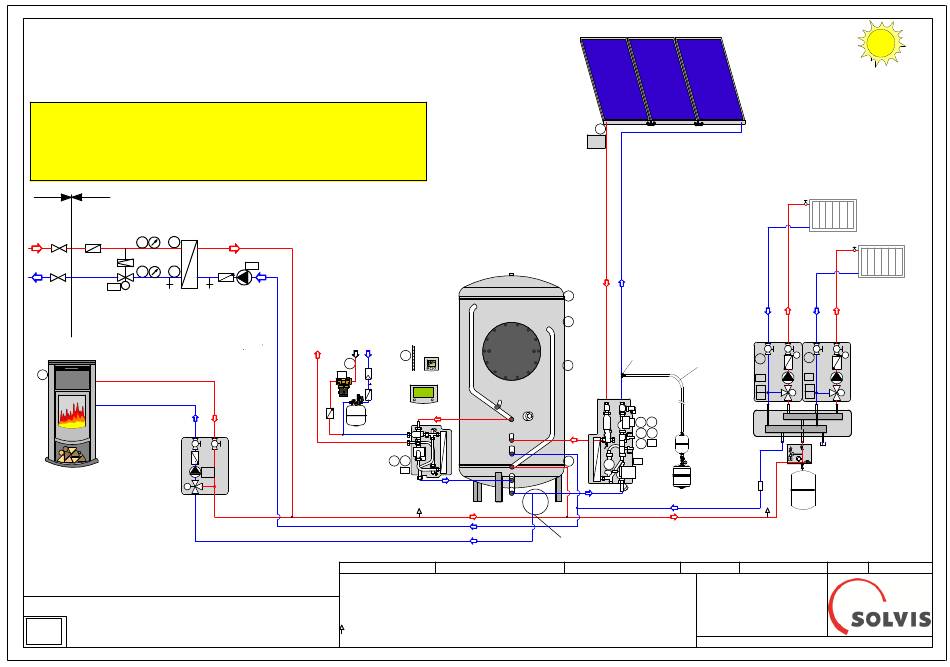

Solvis Max7 Anlagenschema Seite 30
Bitte beachten!!!
Der Plattenwärmetauscher und Ladepumpe, sowie die notwendigen Armaturen (Bauteile)
der Fernwärme-Übergabestation müssen bauseits besorgt werden.
Anlegefühler S14 und S15 (Art.-Nr. 09350) über Solvis bestellen.
Bitte beachten!!!
Die SC3 übernimmt das komplette Wärmemanagement
Die Ansteuerung des Fernwärme-Stellventils erfolgt über A12 (230 V) und die der Ladepumpe
über A14 (potenzialfrei).
Dadurch könnte man mit A12 und A14das Ventil und die Ladepumpe Getrennt ein-/ausschalten
(Nachlauf/Verzögerung). In den Werkseinstellungen schalten beide parallel.
Bei der Inbetriebnahme muss in der SC3 die Anlage als "Fernwärme" initialisiert werden.
Versorger
Kunde
FVL
Schmutzfänger
T
S15
T
S14
FRL
M
A12
Volumenstrombegrenzer
Differenzdruckregler
Regelventil
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
S16
T
PLAS-4,5
A7
T
50°C-70°C
Für die elektrische Verschaltung ALS-MAX-7 beachten
2.10
A14
FSB
Ladepumpe
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
Zirk.
KW
TWW
S11
A1
T
WWS-24
S18
Bearbeiter: Berndt Mayer
Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
LA
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
SolvisMax Gas/Öl-BW
SolvisMax Solo
S1
S4
S10
+
S9
+
F
SC-3
Entlüftung
WWV
SV
HR
HV
S2
S3
W
WWR
SR
LA
Anschluss-T-Stück Feststoffkessel
Art.-Nr. 27107
Datei: / SL7+Fernwärme+FBK
BV:
Solvis Kollektoren
S8
BD
T
T-Stück,
beiliegend
flexibles Wellrohr, 1 m
S12
verlängerbar
HKS-G
A3
A8
SV
SR
A9
prim.
prim.
SÜS-Max
S5 S6
SV
S17
S7
sek.
VG-xx
I3 SP1
SP2
SOL
SAS
SR
sek.
LA
Maßstab
Anzahl der Seiten: 1
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
Heizkreis 1
Heizkreis 2
T
T
T
S
S
S13
HKS-G
A4
A10
M
M
A11
VB-2
SG-H
3 bar
P
+
MAG
Seite: 1 Stand: 09.2020
