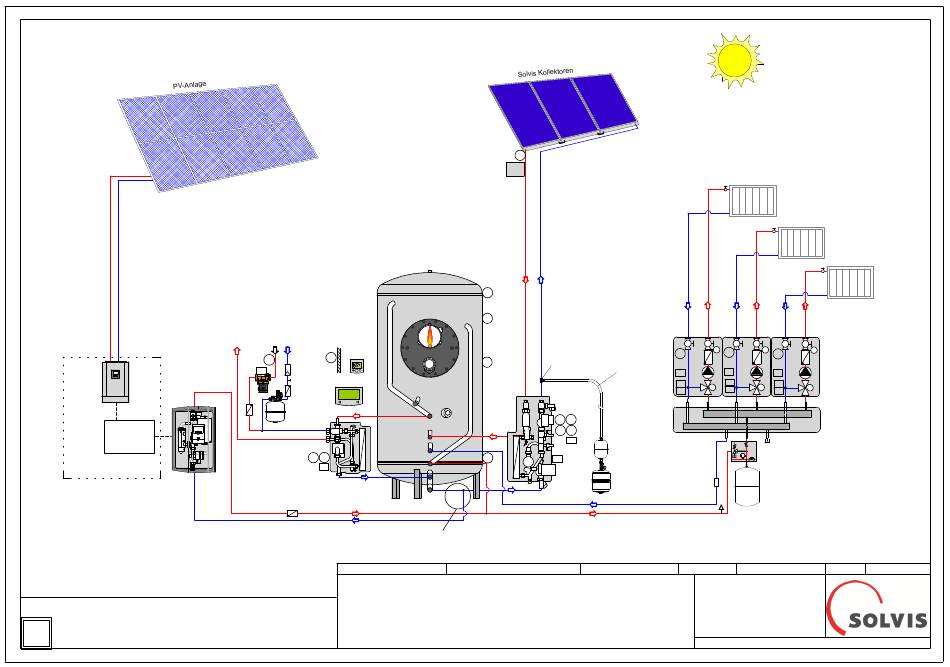

Solvis Max7 Anlagenschema Seite 12
Wechsel-
richter
PV2Heat
Schaltschrank
Bauseits:
Nicht im Solvis
Produktprogramm!
Für die elektrische Verschaltung ALS-MAX-7 beachten
1.6
SolvisMax Gas/Öl-BW
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
Zirk.
KW
TWW
S10
S11
+
A1
+
F
SC-3
WWS-24
S18
S2
W
FSB
20 mbar
Anschluss-T-Stück Feststoffkessel
Bearbeiter: Berndt Mayer
Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
S8
BD
SolvisMax Gas/Öl
S1
S4
T-Stück,
S9
beiliegend
SV
SR
prim.
prim.
Entlüftung
SÜS-Max
WWV
S5 S6
SV
S17
S7
SV
sek.
SP1
HR
HV
S3
SP2
WWR
SR
sek.
SR
Art.-Nr. 27107
Datei: /SXÖ7+Thermie + PV2Heat
Heizkreis 1
T
T
T
T
S
S
S13
S12
flexibles Wellrohr, 1 m
HKS-G
HKS-G
verlängerbar
A4
A3
A10
A8
M
M
A11
A9
VB-3
VG-xx
SG-H
3 bar
P
+
MAG
SAS
SOL
LA
BV:
Maßstab
Anzahl der Seiten: 1
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
Heizkreis 2
Heizkreis 3
T
T
S
S16
HKS-G
A5
A6
M
A7
Seite: 1 Stand: 09.2020
