Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
Zirk.
KW
TWW
S10
S11
+
A1
+
F
SC-3
WWS-24
S2
S18
W
Für die elektrische Verschaltung ALS-MAX-7 beachten
2.8
Solvis Kollektoren
S8
BD
SolvisMax Gas/Öl-BW
SolvisMax Solo
S1
S4
T-Stück,
beiliegend
S9
SV
SR
prim.
prim.
SÜS-Max
Entlüftung
WWV
S5 S6
SV
S17
sek.
SV
HR
HV
S3
SP2
WWR
SR
sek.
SR
Bearbeiter: Berndt Mayer

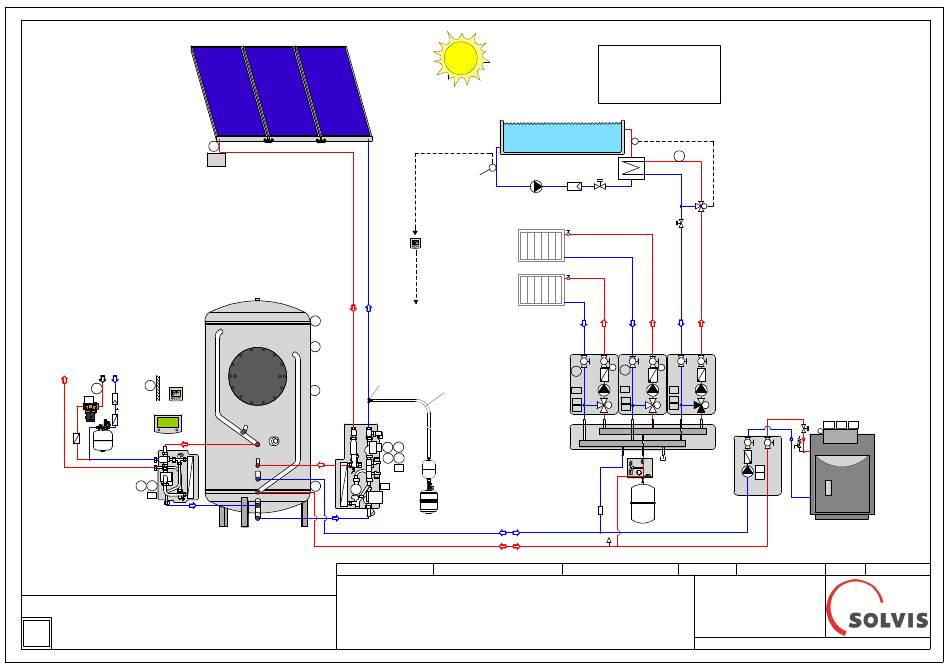

Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
Schwimmbecken
Schwimmbadwärmetauscher
T
und Pumpe bauseits
Sensor
(Art.-Nr. 15154)
Heizkreis 2
Raumbedienelement
ohne Sensor
+
+
(Art.-Nr. 15253)
F
Heizkreis 1
an R3 (Heizkreis 3)
der SolvisControl 3
S12
flexibles Wellrohr, 1 m
verlängerbar
A3
VB-3
S7
VG-xx
SP1
SOL
Datei: / SL7 + FK + Pool
BV:
Bitte beachten:
Der Pool wird über den dritten Heizkreis
mit einer eingestellten Fixtemperatur
zu den freigegebenen Nachheizzeiten
beheizt.
Zusätzlich kann die Solarüberschuss-
funktion aktiviert werden.
T
S16
.
V
T
.
V
T
T
T
T
T
T
S
S
S13
HKS-G
HKS-G
A4
A5
A6
A10
A8
M
M
M
A7
A11
A9
T
SG-H
3 bar
P
+
MAG
SAS
LA
Maßstab
Anzahl der Seiten: 1
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
A12 A14
O-1
4-36
l/min
S14
Feuerungs-
automat
T
Öl-/Gaskessel
PLAS
3 bar
A13
LP
Seite: 1 Stand: 09.2020
