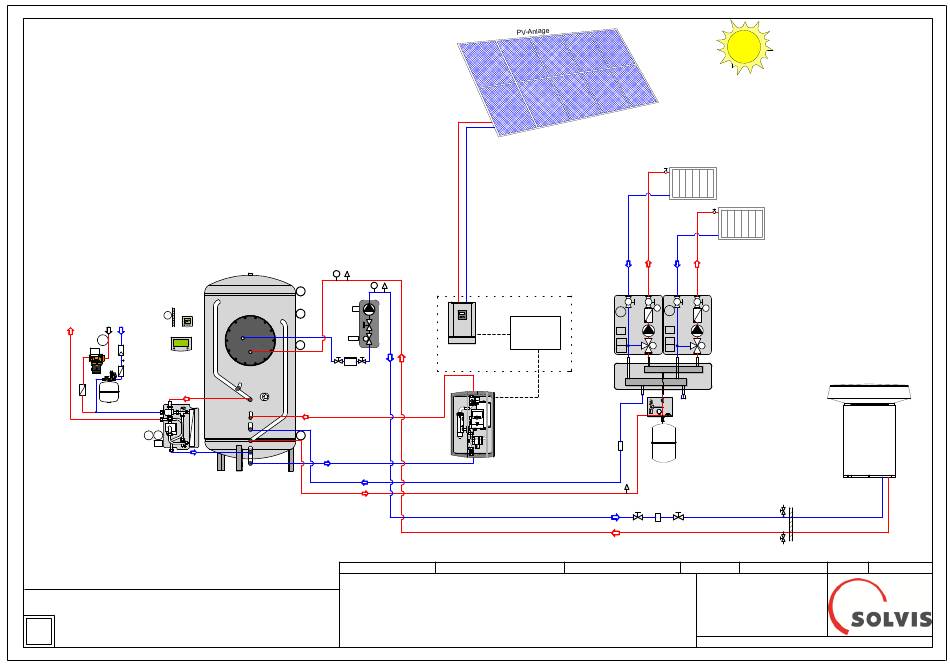

Solvis Max7 Anlagenschema Seite 41
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
S10
+
Zirk.
KW
TWW
F
+
S11
SC-2
A1
WWS-24
S18
S2
W
Für die elektrische Verschaltung ALS-MAX-7 beachten
4.7
T
LA
T
SolvisMax Gas/Öl-BW
SolvisMax Vaero
S1
PLAS-2500
LA
0 1
S4
.
10-40
V
l/min
Alarm
M
S9
Wh
HZK-WMZ-2,5
(zur Erfassung der Wärmemengen-
abgabe an den Speicher)
Entlüftung
Art.-Nr. 24135
WWV
SV
HR
HV
S3
WWR
SR
Bearbeiter: Berndt Mayer
Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
Wechsel-
S12
richter
Schaltschrank
A3
A8
Bauseits:
A9
Nicht im Solvis
Produktprogramm!
PV2Heat
SAS
Datei: / SX Vaero7+Vaero+PV2Heat
BV:
Heizkreis 1
Heizkreis 2
T
T
T
T
S
S
S13
HKS-G
HKS-G
A4
A10
M
M
A11
VB-2
SG-H
3 bar
P
+
MAG
LA
SAS
Maßstab
Anzahl der Seiten: 1
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
SolvisVaero
AS
Seite: 1 Stand: 09.2020
