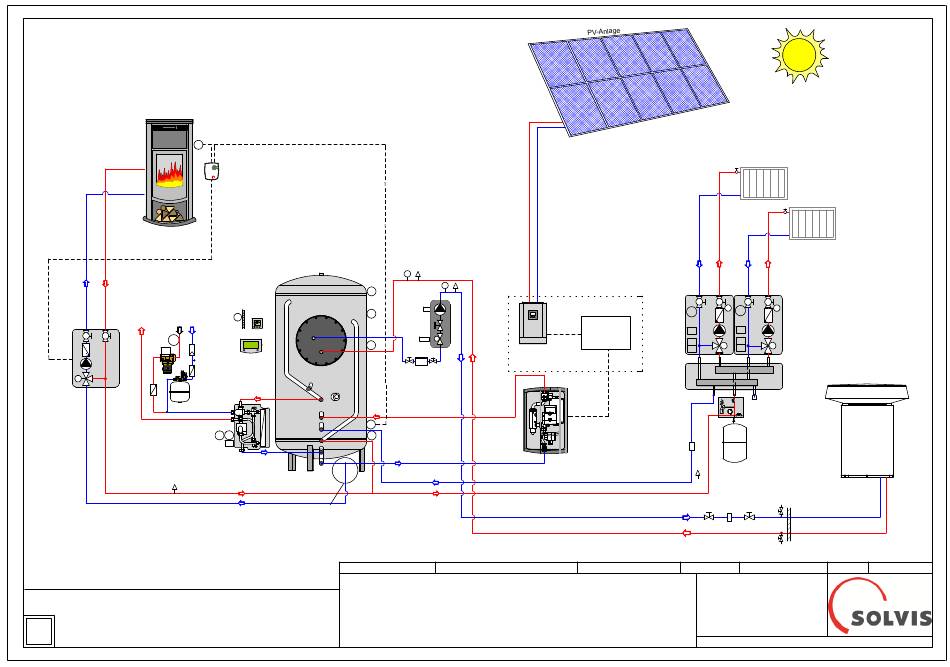

Solvis Max7 Anlagenschema Seite 42
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
T
Delta
Sicherheitsarmaturen
nach Stand der
Technik einbauen!!!
(Zubehör siehe Preisliste 2020)
Zirk.
KW
TWW
T
T
S11
PLAS-4,5
A1
T
50°C-70°C
LA
Für die elektrische Verschaltung ALS-MAX-7 beachten
4.8
Co ntrol
S O LVIS
SolvisMax Gas/Öl-BW
SolvisMax Vaero
S1
S4
S10
+
F
+
SC-2
S9
Entlüftung
WWV
SV
T
HR
WWS-24
HV
S18 S2
S3
W
WWR
SR
Anschluss-T-Stück Feststoffkessel
Art.-Nr. 27107
Bearbeiter: Berndt Mayer
Das dargestellte Schema stellt einen Anlagenüberblick auf Basis der uns vorliegenden Informationen dar.
Es ersetzt keine konkrete Planung.
Im Übrigen weisen wir darauf hin, dass -für eine ordnungsgemäße Funktion der Anlage- die Vorgaben
unserer Installations-, Bedienungs- und Wartungsanweisungen eingehalten werden müssen.
Solvis-Hinweise zur Fremdkesselanbindung ersetzen nicht die Rücksprache mit dem Kesselhersteller.
---------------------------------------------------------------------- Achtung! ------------------------------------------------------------
Diese Skizze enthält nicht die zur fachgerechten Montage notwendigen Absperr- und Sicherheitsorgane.
(bitte einschlägige Normen, Richtlinien und technische Regeln beachten)
T
LA
T
PLAS-2500
LA
Wechsel-
0 1
richter
.
10-40
V
l/min
Alarm
M
Bauseits:
Nicht im Solvis
Wh
Produktprogramm!
HZK-WMZ-2,5
(zur Erfassung der Wärmemengen-
abgabe an den Speicher)
PV2Heat
Art.-Nr. 24135
Datei: / SX Vaero7+Vaero+PV2Heat+FBK
Heizkreis 1
T
T
T
S
S13
S12
HKS-G
HKS-G
Schaltschrank
A4
A3
A10
A8
M
A11
A9
SG-H
3 bar
P
+
MAG
SAS
LA
SAS
Maßstab
Anzahl der Seiten: 1
BV:
Wir behalten uns für diese Zeichnung
alle Urheberrechte vor. Ohne unsere
schriftliche Genehmigung darf sie nicht
vervielfältigt oder Dritten zugänglich
gemacht werden.
SOLVIS GmbH
Weitere Informationen finden Sie unter: https:// www.solvis.de
Heizkreis 2
T
S
M
VB-2
SolvisVaero
AS
Seite: 1 Stand: 09.2020
